Faroktárcsa

A rögzített hevederes szállítószalagok hátsó részéhez készült YUFENG Tail Pulley vastag varrat nélküli acélhéjat, integrált gumibetétet és megerősített kovácsolt tengelyt kombinál a folyamatos szíjfeszültség és ütközési terhelések kezelésére. Nagy teherbírású konstrukciója segít megelőzni a tengely deformációját, a késleltetést és a csapágyak elakadását, megbízható iránytámogatást biztosítva a közepes és nagy teherbírású ömlesztett szállítórendszerekhez.

Anyag és gyártás Craft

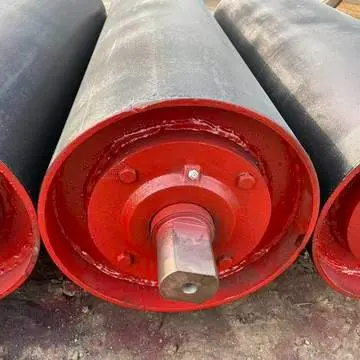

Nagy teherbírású szíjtárcsa test farokszállító szakaszokhoz

A YUFENG termékekhez felhasznált összes alapanyag minősített beszállítóktól származik, és a gyártás előtt szigorúan ellenőrzik. A szíjtárcsahenger megvastagított Q235 varrat nélküli acélcsövet használ homokfúvással és epoxi korróziógátló kezeléssel, amely megbízhatóan ellenáll a sáros víznek, a lúgos hamunak és a parti sóködnek. A felületet kopásálló, 68±5 Shore A keménységű NR/SBR gumi borítja, amely stabil hevederkontaktust biztosít és csökkenti a súrlódási veszteséget a folyamatos visszatérő oldali működés során.

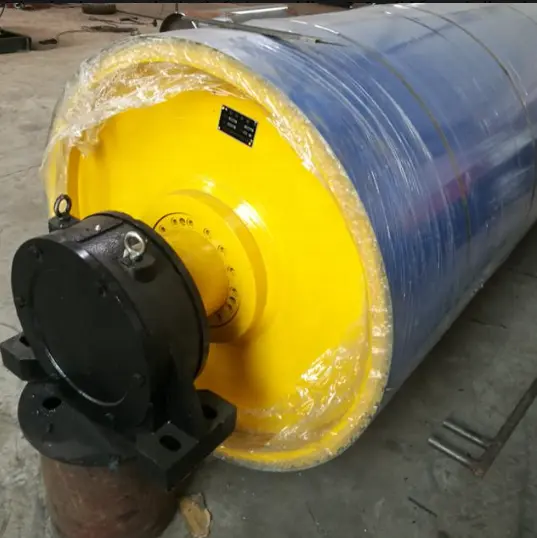

Megerősített tengely és csapágy konfiguráció

A központi tengely tömör C45 kovácsolt ötvözött acélból készül, és CNC megmunkálással, valamint integrált edzéssel és temperálással van megmunkálva, hogy javítsa a hajlítási ellenállást folyamatos szíjfeszítés mellett. A nagy teherbírású gömbgörgős csapágyak kétrétegű nejlon labirintus tömítésekkel és külső gumi porvédővel vannak kombinálva, segítve az ásványi por, nedvesség és iszap elszigetelését a csapágykamrából, valamint a sima forgás fenntartását a hosszú távú működés során.

Integrált hegesztés és végső teljesítményellenőrzés

A szíjtárcsa test és a tengely csatlakozása robotizált fúziós hegesztést használ a szerkezeti konzisztencia javítása és a feszültségkoncentráció csökkentése érdekében. Szállítás előtt minden faroktárcsán átesik a dinamikus egyensúly-korrekció, a statikus terhelés kifáradási tesztje, a gumikésleltetésű leválási szilárdság tesztje és a sópermet-szimuláció. Az ellenőrzési feljegyzéseket megőrzik a tétel nyomon követhetősége és a projekt minőségének ellenőrzése érdekében.

Terepi vizsgálati adatok és iparági fájdalompontok összehasonlítása

Hat hónapos folyamatos terepkövetés

A YUFENG hat egymást követő hónapon keresztül végzett folyamatos terepi nyomon követést földalatti szénbányákban, külszíni vasércbányákban, part menti ércterminálokban és cement-nyersanyag-szállító vonalakban. A faroktárcsát a szokásos vékonyfalú szíjtárcsákkal hasonlították össze hasonló nagy terhelésű üzemi körülmények között. A teszt a szerkezeti stabilitásra, a késleltetett integritásra, a csapágy működésére és a karbantartási gyakoriságra összpontosított, nem csak a laboratóriumi paraméterekre.

Szerkezeti stabilitás folyamatos szíjfeszítés közben

A közönséges vékonyfalú szíjtárcsák hajlamosabbak a tengely elhajlására és a henger deformációjára, ha ismétlődő szíjfeszülésnek vannak kitéve. A YUFENG termék megerősített henger- és kovácsolt tengely-konfigurációja stabil geometriát tartott fenn a követési időszak alatt, segítve a szíj állandó érintkezését és csökkentve a szíjtárcsa deformációja által okozott másodlagos szíj eltérés kockázatát.

Hosszabb késleltetésű megőrzés visszaküldési feltételek mellett

A magas hőmérsékletű vulkanizált gumi lagolás erősebb kötést képez a szíjtárcsa héjával, mint az alapvető ragasztási módszerek. Folyamatos szántóföldi működés közben a lemaradás szilárdan rögzített marad, anélkül, hogy nyilvánvaló lehámlás lenne, támogatva a stabil szíjérintkezést, miközben csökkentette a szíjtárcsa felújításának és cseréjének gyakoriságát.

Csökkentett farokrész karbantartási követelmények

A hat hónapos nyomon követési rekordok azt mutatták, hogy a YUFENG termékkel felszerelt szállítószalagok esetében kevesebb volt a farokszakasz megszakítása és kisebb a csereigény, mint a hagyományos vékonyfalú csigákat használó vonalakon. A megerősített konstrukció, a tartós késleltetés és a védett csapágyak együttes hatása 70%-kal csökkentette a karbantartási állásidőt, és 64%-kal csökkentette az éves szíjtárcsa-csere költségeit a tesztelt alkalmazásokban.

Valódi ipari projekt pályázati esetek

Belső-Mongólia külszíni szénbánya farok szállítószalag frissítése

Egy belső-mongóliai külszíni szénbánya-felújítási projektben az eredeti farokrész szokásos vékonyfalú csigákat használt, és több hónapos működés után tengelydeformációt, késleltetett hámlást és gyakori karbantartást tapasztaltak. A YUFENG termékre történő cserét követően a farokrész meghibásodási aránya jelentősen csökkent a hat hónapos folyamatos működés során. A havi pótalkatrészek és karbantartási kiadások 64%-kal csökkentek, míg a szíjtárcsa szervizciklusa kevesebb mint hat hónapról több mint 14 hónapra nőtt.

Part menti vasérc kirakodó terminál

Egy európai tengerparti vasércterminálon a YUFENG terméket választották ki a gyakori eső, sóköd és koptató ásványi maradványok mellett működő szállítószalag-rendszerekhez. A korrózióálló felületkezelés és a védett csapágykonfiguráció segített fenntartani a stabil szíjtárcsa forgást és a szíjérintkezést a hosszabb kültéri használat során, csökkentve a farokrészek gyakori cseréjének szükségességét.

Cement és kohászati ​​anyagok szállítósorai

A YUFENG terméket cementklinker-, kohászati ​​salak- és ásványi maradvány-szállító rendszerekben is használják, ahol a csiszolópor és finom anyagok felhalmozódhatnak a farokrész körül. A megerősített szíjtárcsatest és a kopásálló kések stabil hevederérintkezést biztosítanak a folyamatos szállításhoz, míg a védett csapágyelrendezés segít a megbízható forgás fenntartásában poros gyártási környezetben.

Teljes termékleírási paramétertáblázat

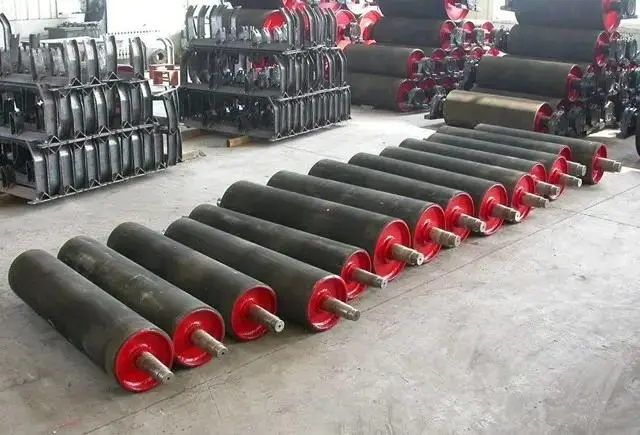

Támogatjuk a teljes méretű tömeggyártást és a szíjtárcsánk nem szabványos testreszabott feldolgozását, amely többféle hengerátmérőt, tengelyhosszt és gumibetétes típust is lefed, hogy megfeleljen a különböző szélességű és terhelési fokozatú szállítószalagoknak:

Miért válassza a YUFENG gyárat?

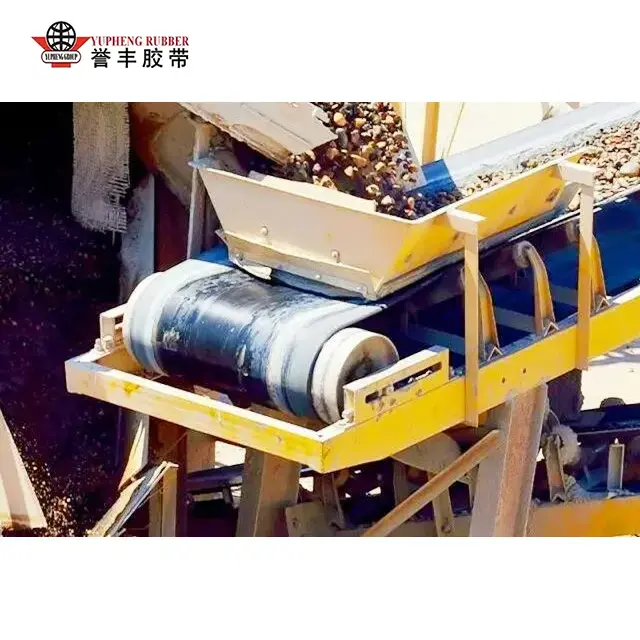

A szállítószalag farok részéhez készült

A YUFENG terméket kifejezetten szalagos szállítószalag-rendszerek visszatérő és farok részéhez tervezték, ahol a szíjtárcsának stabil szalagkapcsolatot kell fenntartania, miközben kezeli a folyamatos szalagfeszülést és anyagmaradványokat. Megerősített konstrukciója megbízható támogatást nyújt a huzamosabb ideig üzemelő közepes és nagy teherbírású szállítósorokhoz.

Stabil szíjérintkező és hátrameneti teljesítmény

A szíjtárcsa felülete úgy van kialakítva, hogy folyamatos forgás közben állandó kapcsolatot tartson fenn a szállítószalaggal. A rendelkezésre álló késleltetési minták segítenek növelni a súrlódást és csökkentik a szalag csúszását, így a szíjtárcsa alkalmassá teszi a szenet, ércet, adalékanyagot, cement anyagokat és egyéb ömlesztett termékeket kezelő szállítószalagokhoz.

Különböző szállítószalag-terhelésekhez igazított konfigurációk

A YUFENG a szíjtárcsát a szíjszélesség, a működési feszültség, a szállítószalag sebessége és az anyagjellemzők szerint konfigurálhatja. A különböző hengerméretek, tengelyméretek, késleltetett szerkezetek és csapágyelrendezések lehetővé teszik, hogy a farokszíjtárcsát a hagyományos szövetszíjakkal és a nagy teherbírású acélzsinór-szállítórendszerekkel is összeillessze.

Igényes megtérülési környezetekhez igazítva

A farokrészek ki lehetnek téve pornak, nedvességnek, anyagmaradványoknak és hőmérséklet-változásoknak. A YUFENG megfelelő felületvédelmet, késleltetési és csapágykonfigurációkat biztosít bányászati, kikötői, cementgyári, kohászati ​​és aggregátum-feldolgozási alkalmazásokhoz, segít fenntartani a stabil működést nehéz helyszíni körülmények között is.

Mérnöki támogatás csereprojektekhez

A szállítószalag korszerűsítése és a szíjtárcsa cseréje esetén a YUFENG a gyártás előtt felülvizsgálhatja a meglévő szíjtárcsa méreteit és működési paramétereit. Az ügyfelek méretrajzokat és konfigurációs ajánlásokat kaphatnak, hogy leegyszerűsítsék a cseremunkát és csökkentsék a kompatibilitási problémákat a telepítés során.

Gyakran Ismételt Kérdések

1. kérdés: Miben különbözik a faroktárcsa a hajtótárcsától?

A1:A szállítószalagnak a meghajtó szakasztól eltérő végén van elhelyezve, és főként a szalagot a visszatérési útján vezeti, miközben fenntartja a megfelelő érintkezést és feszességet. A meghajtó szíjtárcsa elsősorban a motor nyomatékát adja át a szíj mozgatásához, így a vonóerő és az erőátviteli követelmények eltérőek.

Q2: Hogyan válasszam ki a megfelelő termékméretet?

A2:A kiválasztásakor figyelembe kell venni a heveder szélességét, a szalag szakítószilárdságát, a szállítószalag sebességét, a szíjtárcsa átmérőjét, az üzemi feszültséget és az anyagi feltételeket. A YUFENG az ügyfél meglévő szállítószalag-paraméterei alapján tud megfelelő tárcsaméreteket és tengelykonfigurációkat ajánlani.

3. kérdés: Milyen késleltetési lehetőségek állnak rendelkezésre a faroktárcsához?

A3:A YUFENG sima gumit, gyémántmintás és egyéb csúszásgátló késleltetési lehetőségeket kínál. A kerámia késleltetés megfontolható nedves vagy nagy csúszású alkalmazásoknál is, ahol nagyobb tapadás szükséges. A megfelelő felület függ a heveder típusától, a nedvességszinttől és a szállítási körülményektől.
