Gyári közvetlen gumilift heveder nagy teherbírású szállító alkalmazásokhoz
YUFENG Gumi liftszíj, más néven serlegfelvonó heveder, egy megerősített gumiszalag, amelyet gabonát, cementet, sódert, szenet, ásványokat és egyéb ömlesztett anyagokat szállító függőleges emelőrendszerekhez terveztek. A heveder folyamatos teherhordó elemként működik a serleges felvonóknál, és ki kell bírnia a szíjtárcsák körüli ismételt hajlításokat, folyamatos függőleges feszültség mellett.
A YUFENG különböző nyúlási, szakítószilárdságú és emelési magasságú NN, EP és acélzsinóros felvonószalag-konstrukciókat szállít. A heveder testreszabott kanálrögzítő furatokkal, funkcionális gumikeverékekkel, élerősítéssel, fix hosszúságokkal és előlyukasztással szállítható a felvonó méreteinek és a kanál specifikációinak megfelelően.
Felvonószalagok osztályozása a váz megerősítésével
NN gumi liftszíj
Az NN nylon szövet jó rugalmasságot és ütésállóságot biztosít viszonylag gazdaságos felépítésével. Alkalmas kis- és közepes kanalas felvonókhoz, különösen gabona- és könnyűanyag-alkalmazásokhoz, körülbelül 30 m-es emelési magasságig.
EP gumi felvonó öv
Az EP poliészter szövet alacsonyabb tartós nyúlást és jobb nedvesség- és penészállóságot biztosít, mint a hagyományos pamut alapú szerkezetek. Alkalmas közepes, körülbelül 30-80 méteres emelési magasságokhoz, és széles körben használják cement-, homok-, adalékanyag- és egyéb ömlesztett anyag felvonókhoz.
Acél kábel gumi felvonó öv
Az acélzsinór-erősítés nagyon nagy szakítószilárdságot és rendkívül alacsony nyúlást biztosít az igényes függőleges emelési alkalmazásokhoz. Alkalmas nagy kapacitású felvonókhoz és ultramagas emelőrendszerekhez kb. 80 m felett, ahol minimálisra kell csökkenteni a gyakori feszességállítást.
| Övváz típus | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| NN gumi liftszíj | Jó rugalmasság, gazdaságos felépítés, mérsékelt nyúlás | Alacsony és közepes emelési magasságú, gabona és könnyű anyagú felvonók |
| EP gumi felvonó öv | Alacsony tartós nyúlás, nedvesség- és penészállóság | Közepes emelési magasságú, cementes, homokos és adalékos felvonók |
| Acélzsinóros liftszíj | Nagyon kis nyúlás, nagy szakítószilárdság | Ultramagas emelési magasság és nagy teherbírású ásványfelvonók |
A felvonószalag műszaki adatai és méretei
Carcass Grade
A YUFENG EP100–EP1000, NN100–NN800 és ST630–ST2000 szövettesteket kínál. A megfelelő fokozatot a felvonó magassága, a kanál terhelése, az anyagsűrűség, a szalagsebesség és a szükséges szakítószilárdság alapján kell kiválasztani.
Öv szélessége
Az elérhető hevederszélességek körülbelül 300 mm-től 1600 mm-ig terjednek. A heveder szélességének meg kell egyeznie a kanál méreteivel, az anyagáteresztő képességgel, a felvonóház szélességével, valamint a fej- és faroktárcsa konfigurációjával.
Fedélvastagság
A burkolat gumi vastagsága hozzávetőlegesen 3-10 mm között állítható be az anyag kopásától, az ütési szinttől és az üzemi körülményektől függően.

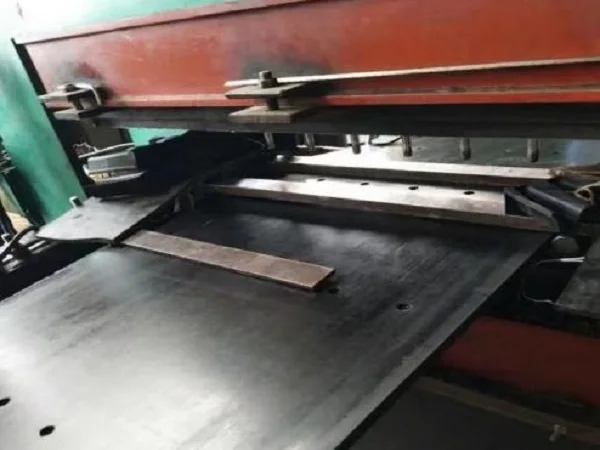

Vödör rögzítési furatok
A YUFENG támogatja a CNC vödörlyukasztást kerek vagy négyzet alakú furatokkal. A lyuk átmérője, távolsága és helyzete a kanalak rajza szerint feldolgozható, hogy pontos rögzítési pontokat biztosítson a felvonókanalakhoz.
Felvonószalag-típusok különböző anyagokhoz és környezetekhez
Általános kopásálló EP felvonószalag
A szabványos kopásálló felvonószalag természetes vagy megfelelő szintetikus gumi burkolatot használ az általános ömlesztett anyagok emeléséhez. Alkalmas cement, homok, adalékanyagok és hasonló anyagokhoz normál hőmérsékleti viszonyok között, -20°C és +60°C közötti tipikus működési tartományban.
Élelmiszer-minőségű gabonafelvonó szalag
Az élelmiszer-minőségű felvonószalagok megfelelő, nem mérgező és alacsony szagú gumikeverékeket használnak gabonakezelési alkalmazásokhoz. Rizshez, búzához, kukoricához és hasonló mezőgazdasági anyagokhoz tervezték, ahol a tisztíthatóság és az élelmiszerekkel való érintkezésre vonatkozó követelmények fontosak.
Lángálló antisztatikus felvonószalag
Ez a konfiguráció égésgátló és antisztatikus gumikeverékeket használ a földalatti bányászati alkalmazásokhoz, ahol tűzállóság és statikus disszipáció szükséges. Az alkalmazható modellek az MT/T668 szénbánya biztonsági követelményei szerint gyárthatók.
Magas hőmérsékletnek ellenálló felvonószalag
Az EPDM-alapú hőálló fedőgumi olyan alkalmazásokhoz használatos, amelyek forró anyagokat, például cementklinkert érintenek. A megfelelő konstrukciók a tényleges működési feltételektől és a szalag összetételétől függően körülbelül 180°C-os anyaghőmérsékletet is képesek kezelni.
Olaj- és korrózióálló felvonószalag
Az NBR alapú fedőgumi jobb ellenállást biztosít az ásványolajjal, kenőanyagokkal és kiválasztott vegyi közegekkel szemben. Ez a konfiguráció alkalmas vegyi üzemekhez és nyersanyagfelvonókhoz, ahol az olajoknak vagy korrozív anyagoknak való kitettség hatással lehet a hagyományos gumikeverékekre.
Ultramagasan emelhető acélzsinóros felvonószalag
Az acélzsinór-konstrukciót magas emelőtornyokhoz és nagy kapacitású felvonókhoz tervezték. Nagyon alacsony nyúlása és nagy szakítószilárdsága segít megőrizni a heveder stabilitását hosszú függőleges emelési távolságok és nagy folyamatos kanálterhelés mellett.
Vödör szerelés és szerkezeti testreszabás
A hasított test kiválasztása
Az ügyfelek választhatnak NN nylon szövetet, alacsony nyúlású EP poliészter szövetet vagy horganyzott acél zsinórt a felvonó magassága, a vödör terhelése és a szakítószilárdság szerint.
Lyukminta testreszabása
Kerek vagy szögletes vödör rögzítő furatok CNC lyukasztással az ügyfél rajzai szerint. A furat átmérője, a középpont távolsága és a hosszirányú távolság a kanál rögzítési rendszeréhez igazítható.
Felületi konfiguráció
A heveder a felvonó kialakításától és anyagmozgatási követelményeitől függően sima felülettel vagy kiválasztott csúszásgátló mintás felülettel szállítható.
Funkcionális gumikeverék
Kopásálló, élelmiszer-minőségű, égésgátló, magas hőmérsékletű és olajálló gumikeverékek választhatók a szállított anyag és az üzemi környezet szerint.
Élerősítés
Vastagított szakadásgátló élgumi beépíthető az ismétlődő hajlítással és élfeszültséggel szembeni ellenállás javítására a fej és a farok tárcsák körül.
Fix hosszúságú és előlyukasztási szolgáltatás
A YUFENG fix hosszúságú szakaszokat tud szállítani előre lyukasztott kanalas lyukakkal együtt, így a kész szalagot a felvonó beépítési méretei szerint lehet előkészíteni a szállítás előtt.
Felvonószalag felépítése és gyártásirányítása
Nagy szakítószilárdságú karkasz
Nagy szakítószilárdságú NN és EP szövetek vagy nagy szilárdságú horganyzott acél zsinórok alkotják a felvonószalag elsődleges húzószerkezetét. A vázat a szükséges emelési távolságnak és a kanál rakodási feltételeknek megfelelően választjuk ki.
Funkcionális burkolat gumi
A szűz természetes gumi, az NBR, az EPDM és más megfelelő vegyületek kiválaszthatók a kopás, a hőmérséklet, az olaj, az élelmiszerrel érintkezés és az égésgátló követelmények szerint.
Magas tapadású sima gumi
A megerősítő rétegek és a burkolat között egy speciális, nagy tapadású sima gumit használnak, hogy javítsák a karkasz és a gumi közötti kötést, és csökkentsék a leválást az ismétlődő feszültségnek kitett területeken.
Vödörlyuk megerősítése
Nagy kanálterhelés esetén a rögzítőfuratok körüli terület helyileg megerősíthető kiegészítő gumival, hogy csökkentse az élrepedést és fenntartsa a csavarrögzítési stabilitást névleges feszültség mellett.
Nyersanyag vizsgálat
A szövetből, az acélzsinórból és a gumi anyagokból mintát vesznek a szakítószilárdság, a nyúlás és a leválási szilárdság szempontjából, mielőtt belépnének a vulkanizálási gyártósorra. Azokat az anyagokat, amelyek nem felelnek meg az előírt ellenőrzési kritériumoknak, nem bocsátják gyártásra.
Felvonószalag teljesítmény függőleges működéshez
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Megnyúlás az EP karkasz szakadásánál | ≥300% | ISO 6259 |
| A közbenső réteg hámlasztási ereje | ≥12 N/mm | ISO 2411 |
| Tartós nyúlás névleges terhelés mellett | ≤2,5% | DIN 22102 |
| A burkolat gumikopásvesztése | ≤0,8 cm³/1,61 km | ISO 4649 |
| Lyukasztó lyuk élének szakadási ellenállása | Nincs repedés névleges feszültség alatt | Gyári teszt |
A tényleges szalagteljesítmény a szövetváz minőségétől, a szalagszélességtől, a burkolat vastagságától, a kanál terhelésétől, a szalag sebességétől, a felvonó magasságától, a szíjtárcsa átmérőjétől és a működési környezettől függ. A YUFENG termékspecifikus gyári tesztadatokat tud biztosítani a kiválasztott konfigurációnak megfelelően.
Szabványok és tanúsítási dokumentáció
Általános szállítószalag szabványok
A YUFENG gumifelvonószalagos termékek a vonatkozó ISO 14890, DIN 22102 és GB/T 7984 szabványok szerint készülnek. Az acélzsinór-konstrukciók adott esetben a DIN 22131 szerint gyárthatók.
Élelmiszerrel való érintkezési követelmények
Az élelmiszer-minőségű felvonószalagok anyagai a vonatkozó FDA és LFGB élelmiszerrel érintkező követelmények szerint választhatók ki. A konkrét tanúsítás és dokumentáció a kiválasztott anyagösszetételtől és a célpiactól függ.
A szénbányák biztonsági követelményei
Lángálló és antisztatikus felvonószalag-konfigurációk a föld alatti bányászathoz az MT/T668 követelményei szerint gyárthatók, a végtermék konfigurációjától és az alkalmazandó vizsgálati körtől függően.
Rendelkezésre álló dokumentáció
A megrendelt konfigurációtól függően a YUFENG ISO9001 minőségirányítási dokumentációt, CE exportdokumentációt, SGS anyagteljesítmény-jelentéseket, élelmiszerrel érintkezésbe kerülő biztonsági dokumentációt, szénbányák lángálló biztonsági tanúsítványait és gyári termékvizsgálati jelentéseket tud biztosítani.
Felvonószalag illesztése és szerelése
Forró vulkanizálási illesztés
Az állandó felvonószalag-csatlakozásoknál melegvulkanizálás javasolt. A hevedervégek a szövetrétegnek vagy az acélzsinór-szerkezetnek megfelelően vannak előkészítve, miközben elkerülik a szomszédos kanál rögzítési lyukak sérülését. A hézagrétegek közé illeszkedő, nagy tapadású sima gumit helyeznek, majd szabályozott melegítést és nyomást egy erre a célra kialakított lapos vulkanizálóban.
Mechanikus rögzítő toldás
Speciális felvonószalagos mechanikus rögzítők használhatók vészhelyzeti javításokhoz, ahol gyors telepítésre van szükség. Ez a módszer alkalmas ideiglenes vagy rövid távú üzemeltetésre, és általában nem ajánlott tartós csatlakozási megoldásként ultramagas emelési és nagy terhelésű felvonórendszerekhez.
Szíjtárcsa kiválasztása
Megfelelő méretű fej- és faroktárcsákat kell kiválasztani, hogy csökkentsék az öv ismételt hajlítási fáradtságát. A szíjtárcsa átmérőjének meg kell egyeznie a vázszerkezettel és a szíj specifikációjával.
Szíj feszességének beállítása
A felvonó feszítőrendszerét a kiválasztott szalagszerkezetnek és a névleges működési követelményeknek megfelelően kell beállítani. A megfelelő feszítés segít megőrizni a kanalak stabil beállítását, és csökkenti a szíj szükségtelen mozgását.
Vödör beépítési helyzete
A kanál rögzítési lyukainak pontosan illeszkedniük kell a felvonókanál méretéhez. Az etetés körülményeit is ellenőrizni kell, hogy elkerüljük az éles vagy túlméretezett anyagok közvetlen becsapódását a vödör rögzítési területeire.
Megfelelő kanalas lift alkatrészek
Szállítószalag sorozat
A YUFENG szövet szállítószalagot, acélzsinóros szállítószalagot, mintás szállítószalagot és durva felső szállítószalagot szállít a függőleges emelést vízszintes anyagszállítással kombináló szállítórendszerekhez.
Görgő és szíjtárcsa alkatrészek
A megfelelő termékek közé tartoznak a vályús futógörgők, a HDPE korróziógátló görgők és a felvonófej-tárcsák a megfelelő anyagmozgató rendszerekhez.
Gumi tartozékok
Kopásálló gumilemezek, vulkanizálás javító ragasztók és felvonószalag rögzítők állnak rendelkezésre a telepítési, karbantartási és helyszíni javítási igényekhez.
HDPE csővezeték sorozat
HDPE vízcsövek és kotrócsövek szállíthatók kiegészítő folyadékszállítási alkalmazásokhoz kombinált beszerzést igénylő bányászati és ipari projektekben.
Egyedi feldolgozás
A YUFENG testreszabhatja a heveder szélességét, vastagságát, a kanál furatátmérőjét, a lyuktávolságot, a rögzített hosszúságot és a funkcionális gumiösszetételt a felvonórajzok és az üzemeltetési feltételek szerint.

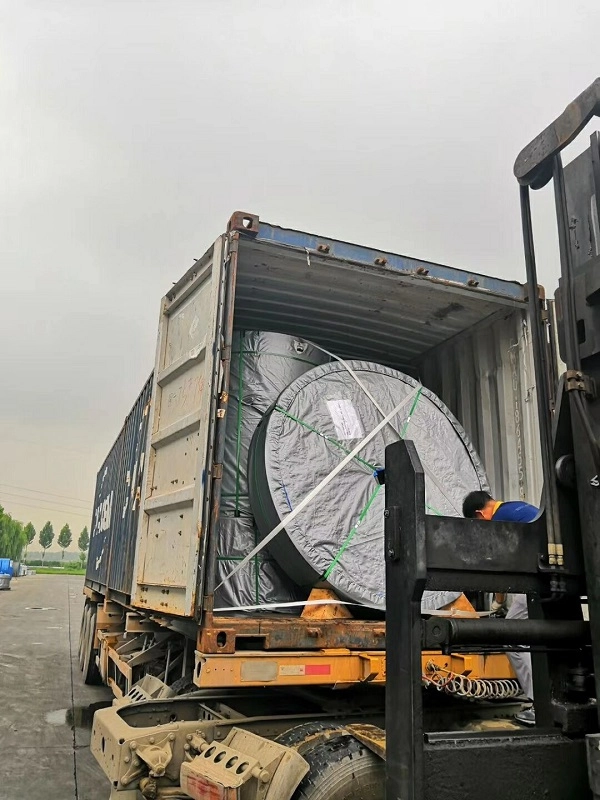

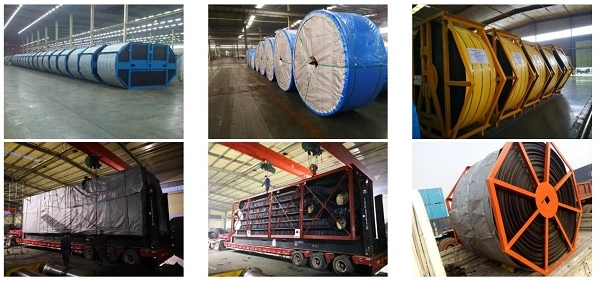

Felvonószalag csomagolása és tárolása
Keskeny szélességű tekercsek
A körülbelül 300-800 mm széles felvonószalagok tömör papírmagokra vannak feltekerve, és vízálló műanyag fóliával és szőtt külső csomagolással vannak védve.
Széles acélzsinór tekercsek
A körülbelül 1000-1600 mm széles nehéz acélzsinóros felvonószalagok erősített acélpántokkal, védőponyvával és nehéz fa raklapokkal rögzíthetők a konténerszállításhoz.
Előre lyukasztott övszakaszok
Az egyedi előre lyukasztott szakaszok külön habbal vagy párnázó anyagokkal vannak védve, hogy csökkentsék a deformációt és a kanál rögzítési furatai körüli sérüléseket a kezelés során.
Tárolási követelmények
A hevedereket vízszintesen, száraz és szellőző raktárban kell tárolni, az ajánlott rakatmagasság legfeljebb 1,2 m. Kerülni kell a közvetlen napsugárzásnak, esővíznek és vegyi oldószereknek való hosszú távú kitettséget, hogy csökkentsük a gumi öregedését és az anyag károsodását.
Hogyan válasszuk ki a megfelelő gumi felvonószalagot
Erősítse meg a lift magasságát és kapacitását
A teljes emelési magasság és az óránkénti anyagátbocsátás az első paraméterek a karkasz minőség kiválasztásánál. Az NN kisebb felvonókhoz, az EP sok közepes magasságú alkalmazáshoz, az acélzsinór pedig nagyobb szakítószilárdságú és ultramagas emelőrendszerekhez alkalmas.
Erősítse meg a kanál furat követelményeit
Adja meg a kanál rögzítési furatátmérőjét, távolságát, mennyiségét és rajzméreteit, hogy a szalaglyukasztási minta pontosan illeszkedjen a kanálrendszerhez.
Erősítse meg az anyagot és a hőmérsékletet
Az anyag típusa, a szemcseméret, a kopásállóság, az olaj expozíciója, a vegyi érintkezés és a hőmérséklet határozza meg a megfelelő fedőgumi összetételt.
Erősítse meg a szíjtárcsát és a beépítési méreteket
A fej és a farok szíjtárcsa átmérőjét, a szíj szélességét, a felvonóház méreteit és a feszítési elrendezést együtt kell figyelembe venni a megfelelő szíjműködés és hajlítási teljesítmény biztosítása érdekében.
Kérjen árajánlatot gumi felvonószalagra
A pontos árajánlathoz adja meg a váz típusát, a heveder szélességét, a felvonó teljes magasságát, a kanál furatméretét és távolságát, az anyag típusát, a munkahőmérsékletet, a szállítási kapacitást, a teljes rendelési mennyiséget és a rendeltetési kikötőt.
A YUFENG műszaki mérnökei a teljes felvonó működési körülményeinek megfelelően ki tudják értékelni a megfelelő karkasz minőséget, a burkolat vastagságát, a kanál lyukasztási konfigurációt és a funkcionális gumiösszetételt.
