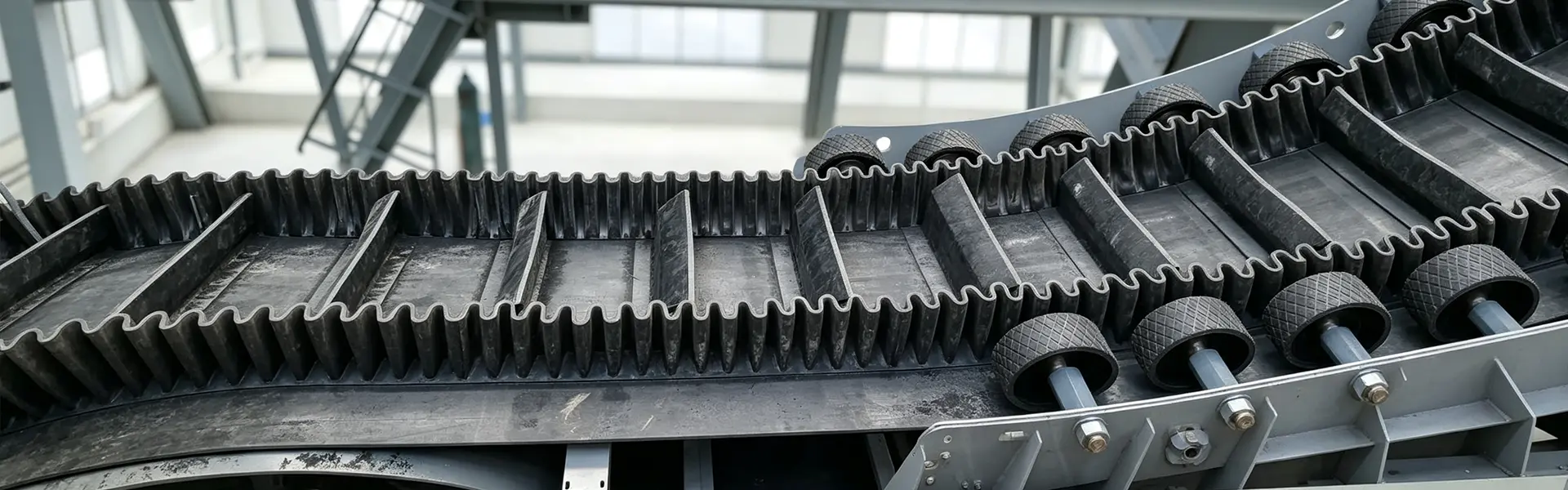

Gyári árú sajtolt és oldalfalas szállítószalag a hatékony ömlesztett anyagok kezeléséhez
YUFENG Csuklós és oldalfalas szállítószalag, más néven hullámos oldalfalú szállítószalag vagy meredek szögű szállítószalag, olyan ömlesztett anyagok szállítására szolgál, ahol a hagyományos lapos hevederek nem biztosítanak elegendő emelési magasságot vagy nem akadályozzák meg az anyag visszagurulását. Az öv alapszíjból, hullámos oldalfalakból és keresztirányú kapcsokból áll, amelyeket forró vulkanizálással integrálnak.
A YUFENG EP szövettel és acélzsinórral megerősített szerkezeteket kínál különböző szállítási távolságokhoz, anyagsúlyokhoz és telepítési elrendezésekhez. A rendelkezésre álló kialakítások támogatják a vízszintes, ferde és függőleges szállítást, így alkalmasak bányászati, cement-, sóder-, gabona-, vegyi és egyéb ömlesztett anyagmozgatási alkalmazásokra.
EP-szövet és acélzsinór oldalfali öv besorolása
EP Fabric oldalfali szállítószalag
Az EP szövetváz jó rugalmasságot, alacsony nyúlást és stabil szakítószilárdságot biztosít. Alkalmas közepes terhelésű, viszonylag rövid vagy közepes szállítási távolságú szállítórendszerekhez, beleértve a cementgyárakat, a gabonafeldolgozó létesítményeket és a sódergyártó sorokat.
Acélhuzal oldalfali szállítószalag
Az acélzsinór-váz nagyobb szakítószilárdságot és kisebb tartós nyúlást biztosít, mint a szövetszerkezetek. Nagy teherbírású alkalmazásokhoz tervezték, amelyek nagyobb szállítási távolságot, emelési magasságot és anyagkapacitást igényelnek, különösen a bányászatban és a nagyméretű ömlesztett anyagmozgató rendszerekben.
| Öv típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| EP Fabric oldalfali öv | Rugalmas, kis nyúlású, költséghatékony | Közepes-rövid távolságú és közepes terhelésű szállítás |
| Acélhuzal oldalfali öv | Nagy szakítószilárdság, rendkívül alacsony nyúlás | Nagy távolságú és nagy teherbírású szállítás |
A megfelelő vázat az emelési magasság, a heveder hossza, az anyagsűrűség, az óránkénti kapacitás és a maximális szállítási szög alapján kell kiválasztani.
Oldalfal magasság, stopli típus és méret opciók
Oldalfal magassága

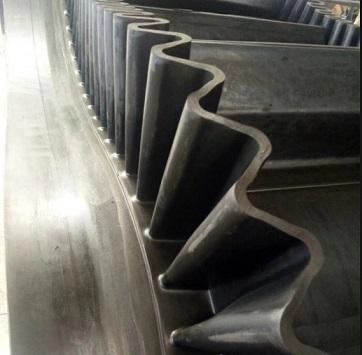

A YUFENG hullámkarton oldalfalakat szállít a magasságtól kezdve40 mm és 500 mm között, lehetővé téve a heveder szerkezetének különböző anyagmennyiségekhez és szállítóképességekhez való hozzáigazítását.
Cleat konfiguráció

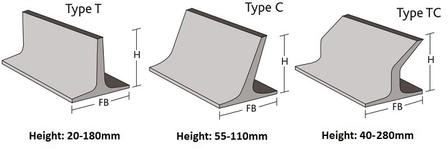

T, C és TC stoplis konfigurációk állnak rendelkezésre. A kapocs magassága testreszabható20 mm-től 460 mm-ig, az anyagjellemzőknek és a szállítási szögnek megfelelően beállított távolsággal.
Övszélesség és vázminőség
Az elérhető sajtolt és oldalfalas szállítószalag-szélességek tól300 mm és 2000 mm között, EP100–EP1000 szövetvázzal és ST630–ST2000 acélzsinór vázzal, különböző terhelési követelményekhez.
Funkcionális oldalfalú szállítószalag típusok
Általános kopásálló oldalfali öv
A szabványos kopásálló gumikeverék alkalmas a hagyományos ömlesztett anyagokhoz, például homok, sóder, szén és cement alapanyagokhoz. A normál üzemi hőmérséklet tartomány kb-20°C és +60°C között.
Égésgátló antisztatikus oldalfali öv
Ez a szerkezet égésgátló és vezető tulajdonságokat ötvöz a föld alatti szállítókörnyezetben, ahol a tűz és a statikus elektromosság jelentős biztonsági kockázatot jelent. Az alkalmazható modellek a szerint gyárthatókMT/T668követelményeknek.
Magas hőmérsékletnek ellenálló oldalfali öv
Az EPDM alapú hőálló gumit forró anyagok, például cementklinker és kohászati salak szállítására használják. A megfelelő készítmények kb. kb180 °C, a tényleges működési feltételektől függően.
Olajálló oldalfali öv
Az NBR alapú fedőgumi ellenáll az ásványi olajoknak, kenőanyagoknak és bizonyos vegyi anyagoknak, csökkenti a gumi duzzadását és repedését olajjal szennyezett munkakörnyezetben.
Alacsony hőmérsékletnek ellenálló oldalfali öv
A hidegen rugalmas gumikeverék rugalmasságot biztosít alacsony hőmérsékletű alkalmazásokban, és kültéri szállítási környezetekhez is konfigurálható kb.-40°C, az adott készítménytől függően.
Élelmiszer minőségű oldalfali öv
Az élelmiszerrel érintkező alkalmazások alkalmas nem mérgező és könnyen tisztítható anyagokat használhatnak gabona-, gyümölcs-, zöldség- és élelmiszer-feldolgozó szállítóberendezésekhez. A pontos anyagot és tanúsítványt a célpiacnak és az alkalmazási követelményeknek megfelelően kell kiválasztani.

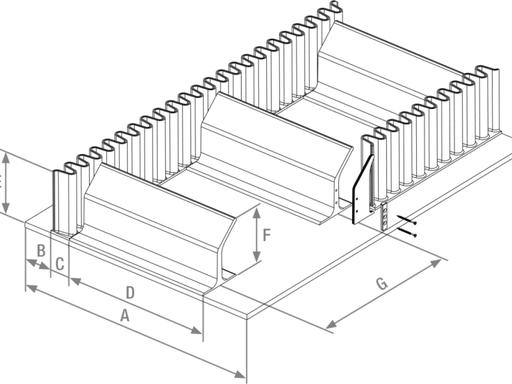

Strukturális és funkcionális testreszabás
Alapváz kiválasztása
A YUFENG poliészter EP szövetből vagy horganyzott acél zsinórral megerősített alapszíjakat kínál a szállító terhelés, távolság és emelési követelmények szerint.
Az oldalfal magasságának testreszabása
A választható oldalfalmagasságok tartalmazzák40, 60, 80, 100, 200, 300, 400 és 500 mm, más méretekkel a projekt igényei szerint.
Csukló típusa és távolsága
A T, C és TC kapcsok az anyagméret, a szállítási szög és a szükséges teherbírás szerint választhatók.
Funkcionális gumi készítmény
Kopásálló, égésgátló, magas hőmérsékletű, olajálló és alacsony hőmérsékletű gumikészítmények konfigurálhatók különböző működési környezetekhez.
Megerősítő szerkezet
Keresztirányú erősítés hozzáadható az alapszíj alátámasztásának javításához a visszatérési löket során, míg további keresztirányú acélhuzal-erősítés konfigurálható nagy ütésű anyagterheléshez.
Fix hosszúságú feldolgozás
A YUFENG támogatja a rögzített hosszúságú vágást és a testreszabott méreteket a kompakt szállítóberendezésekhez és a projekt-specifikus telepítésekhez.
Integrált vulkanizálás és szalagteljesítmény
Egyrészes forró vulkanizálás
Az oldalfalak, a kapcsok és az alapszíj magas hőmérsékletű vulkanizálással vannak integrálva, ahelyett, hogy csak felületi ragasztásra támaszkodnának. Ez segít megőrizni a szerkezeti integritást az ismételt hajlítás és tárcsaműködés során.
Függőleges és meredek szögű szállítás
A hullámos oldalfalak oldalirányban tartalmaznak anyagot, míg a kapcsok keresztirányú támasztást biztosítanak. A rendszer konfigurációjától és az anyagjellemzőktől függően a heveder meredek szögű és függőleges szállítási alkalmazásokhoz használható.
Csökkentett anyagvisszahúzás

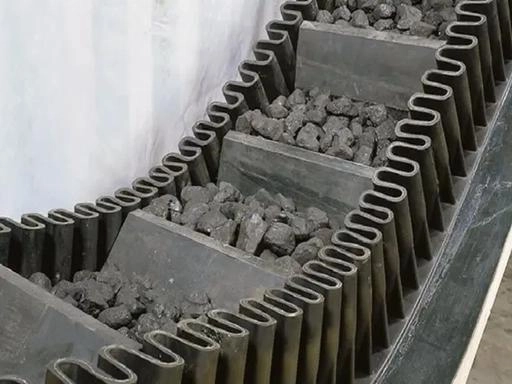

Az oldalfalak és a kapcsok kombinációja egyedi anyagzsebeket képez, ami segít csökkenteni az anyag elcsúszását és kiömlését a meredek szállítószakaszokon.
Rugalmas szállítószalag elrendezés

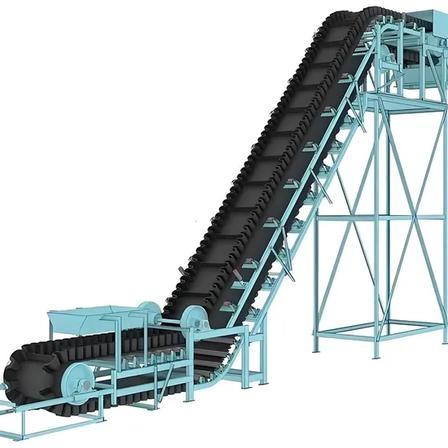

Az oldalfali szállítószalag-rendszerek vízszintes-ferde, Z- és S-típusú elrendezésekhez konfigurálhatók, ami potenciálisan csökkenti a közbenső átadási pontok szükségességét.
Karkasz kiválasztása különböző terhelésekhez
Az EP-szerkezetek általában közepes terhelésű alkalmazásokhoz alkalmasak, míg az acélzsinór-szerkezetek nagyobb szakítószilárdságot biztosítanak a nagy teherbírású és hosszabb szállítórendszerekhez.
Nyersanyagok és gyártásellenőrzés
Alap hasított test
A nagy szakítószilárdságú EP szövet és a nagy szilárdságú horganyzott acél zsinór a szükséges szakítószilárdságnak megfelelően kerül kiválasztásra.
Oldalfal és Cleat gumi
Az oldalfalakhoz és a stoplihoz rugalmas gumikeverékeket használnak, amelyek jó hajlítási kifáradásállósággal rendelkeznek, hogy ellenálljanak a szíjtárcsák körüli ismételt mozgásnak.
Fedő és ragasztó gumi
Szűz természetes gumi vagy funkcionális szintetikus gumi, például NBR és EPDM választható a kopás, az olaj és a hőmérsékleti követelmények szerint.
Megerősítő alkatrészek
A keresztirányú merev merevítés és a szakadásgátló acélhuzal szerkezetek speciális kialakításokba építhetők be, ahol további alátámasztás vagy ütésállóság szükséges.
A gyártás megkezdése előtt minden szövet-, acélzsinór- és gumianyag-tételt szakító, hajlítási és tapadási vizsgálatnak kell alávetni.
Telepítés, kötés és karbantartás
Forró vulkanizálási illesztés
Állandó csatlakozásokhoz az alapszíj lépcsőzetes rétegekben van előkészítve, miközben az oldalfal és a stopli helyzete pontosan egybe van igazítva. A megfelelő kötőgumit ezután az övrétegek közé helyezik, mielőtt szabályozott hőmérsékleten és nyomáson vulkanizálják.
Hidegragasztás javítása
A hidegragasztó javítás használható helyi felületi sérülések vagy vészhelyzeti karbantartás esetén. Nem ajánlott elsődleges teherhordó csuklóként hosszú távú, nagy igénybevételt jelentő használathoz.
Szállítószalag-elrendezési követelmények
Az oldalfalra jellemző visszatérő görgőket kell használni az öv megtámasztására a visszatérő löket során. A PU ütőfékeket olyan terhelési helyek közelében kell elhelyezni, ahol a nagy anyagok koncentrált ütést okozhatnak.
Szíj igazítás
Az önbeálló futógörgők megfelelő időközönként beépíthetők a hosszú szállítósorokra a szalagok eltérésének csökkentése és a stabil működés fenntartása érdekében.
Megfelelő szállítószalag alkatrészek
Szállítószalag sorozat
A YUFENG sajtolt és oldalfalú szállítószalag szövet szállítószalagot, acélzsinóros szállítószalagot, mintás szállítószalagot, durva felső szállítószalagot és csőszállítószalagot kínál a különböző szállítási követelményekhez.
Szállítószalag görgő sorozat
A megfelelő alkatrészek közé tartoznak a vályús görgők, a visszatérő görgők, az ütőgörgők, az önbeálló görgők és a dedikált oldalfali szállítógörgő-szerelvények.
Gumi tartozékok
Kopásálló gumilemezek, szállítószalag szegélylécek, javítóragasztók és vulkanizáló tapaszkészletek állnak rendelkezésre a szállítószalag-rendszer karbantartásához.
HDPE Pipeline termékek
A HDPE Water Pipe és HDPE Dredge Pipe szállítható segédvíz- és hígtrágya-szállítási alkalmazásokhoz bányászati projektekben.
Testreszabott támogató szolgáltatás
A görgő méretei, az oldalfal magassága, a stopli konfigurációja, az öv szélessége és a gumi összetétele a műszaki rajzoknak és az üzemi feltételeknek megfelelően beállítható.
Szabványok és minőségi dokumentáció
Gyártási szabványok
A YUFENG oldalfali szállítószalagokat hivatkozással gyártjákISO 14890, DIN 22102 és GB/T 7984követelményeknek. Következhetnek az acélzsinór alapszerkezetekDIN 22131, míg alkalmazható földalatti égésgátló modellek a szerint gyárthatókMT/T668.
Minőségi tanúsítványok és jelentések
A rendelkezésre álló dokumentáció tartalmazhatISO 9001 minőségirányítási tanúsítvány, CE-dokumentáció, SGS vizsgálati jelentések, szénbányák biztonsági dokumentációja és gyári hajlítási-fáradási vizsgálati jelentések, a termék konfigurációjától és a célpiactól függően.

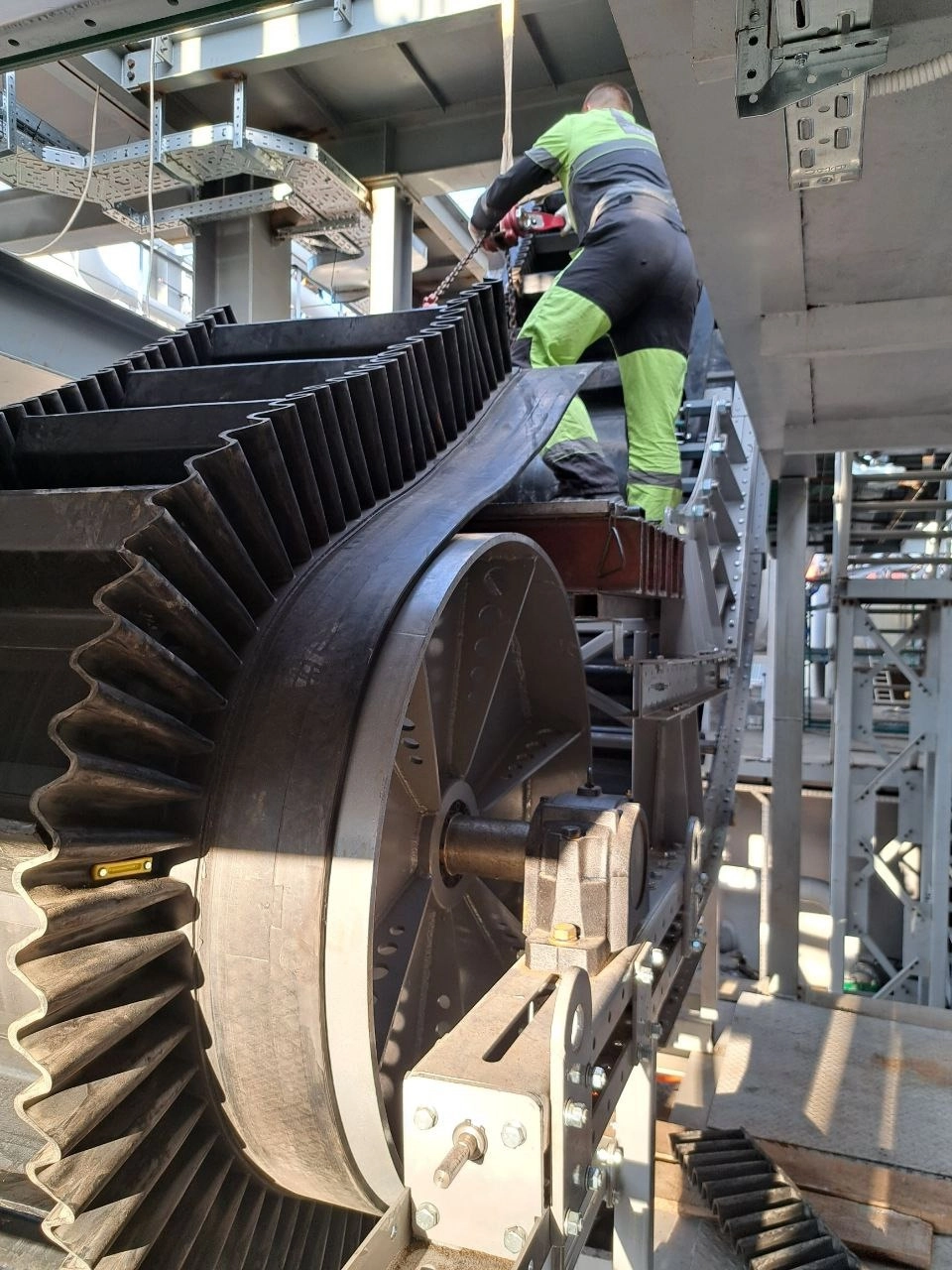

Alapvető teljesítménymutatók
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Megnyúlás az EP karkasz szakadásánál | ≥300% | ISO 6259 |
| A közbenső réteg hámlasztási ereje | ≥12 N/mm | ISO 2411 |
| Tartós nyúlás névleges terhelés mellett | ≤2,5% | DIN 22102 |
| A burkolat gumikopásvesztése | ≤0,8 cm³/1,61 km | ISO 4649 |
| Oldalfal gyökér tapadási szilárdsága | Nincs szétválás 10 000 hajlítási ciklus után | Gyári hajlítási próba |

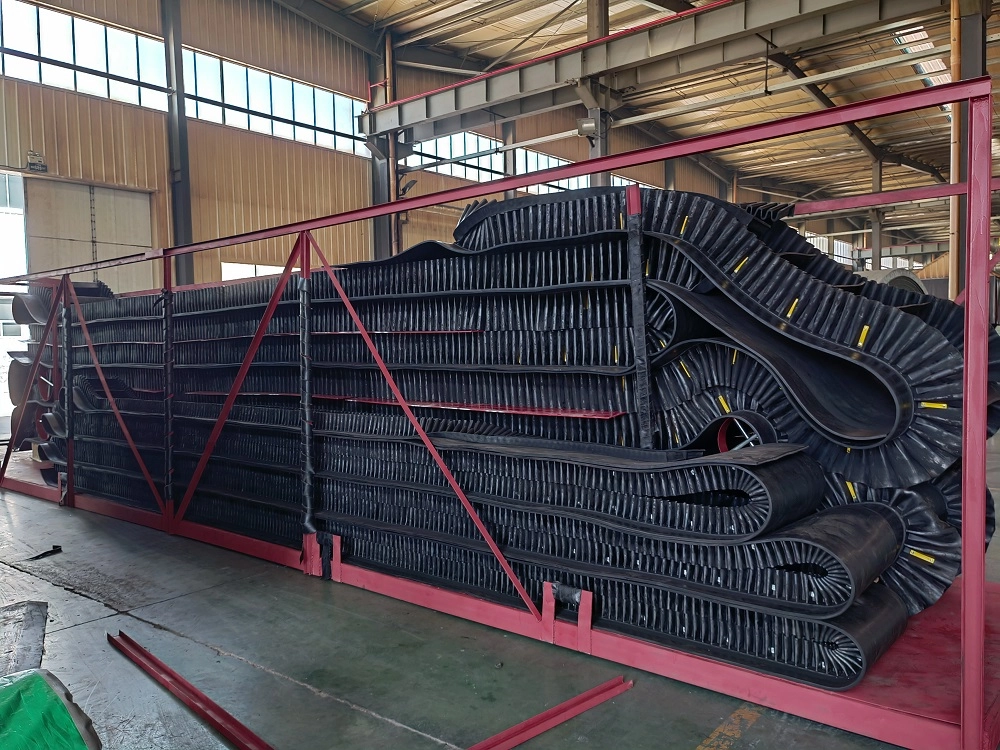

Csomagolás és tárolás
Közepes és kis szélességű övek

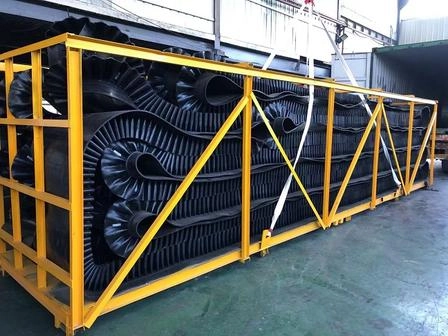

A körülbelül 300-1000 mm széles hevederek fémvázas tartókkal rögzíthetők, hogy megvédjék a hullámos oldalfalakat szállítás közben.
Nagy szélességű acélzsinór övek
A körülbelül 1200-2000 mm széles, nehéz oldalfalhevederek megerősített acél pántokkal és fa raklapokkal rögzíthetők konténerszállításhoz.
Vágott övszakaszokat
A rövid testreszabott szakaszok külön habbal vagy más párnázó anyaggal vannak védve, hogy csökkentsék a rögzítés és az oldalfal ütközését a szállítás során.
Tárolási követelmények
Az öveket vízszintesen, száraz raktárban tárolja, és kerülje a közvetlen napfénynek, vegyi oldószereknek és egyéb olyan körülményeknek való kitettséget, amelyek felgyorsíthatják a gumi öregedését.
Hogyan kérhet árajánlatot oldalfali szállítószalagra
- Alapváz: EP vagy acélzsinór
- Övszélesség
- Oldalfal magassága
- A stopli típusa és magassága
- Maximális szállítási szög
- Material type and lump size
- Anyaghőmérséklet és munkaközeg
- Szállítási távolság és emelési magasság
- Szükséges mennyiség
- Cél kikötő
A YUFENG műszaki mérnökei ezekkel a paraméterekkel határozhatják meg a szállítórendszer megfelelő karkasz-minőségét, oldalfal-konfigurációját és rögzítőszerkezetét.
YUFENG globális kapcsolattartási információ
Közvetlen gyári kapcsolattartás
Email: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Gyári cím:Xiagou Village, ETDZ, Qingdao, Shandong, Kína
- View as
Meredek lejtős szállítószalag
A YUFENG meredek lejtős szállítószalag egy nagy súrlódású gumiszállító megoldás, amelyet nagy szögű ömlesztett anyagok szállítására terveztek a bányászatban, a cementiparban, a gabonafeldolgozásban és a vegyiparban. A 25°-ot meghaladó dőlés esetén a szokásos lapos szállítószalagokhoz képest az anyag visszagurulása és kiömlése esetén a YUFENG javítja a szállítási stabilitást a nagy súrlódású csúszásgátló gumifelület és a rugalmas kiömlésgátló szerkezet révén.

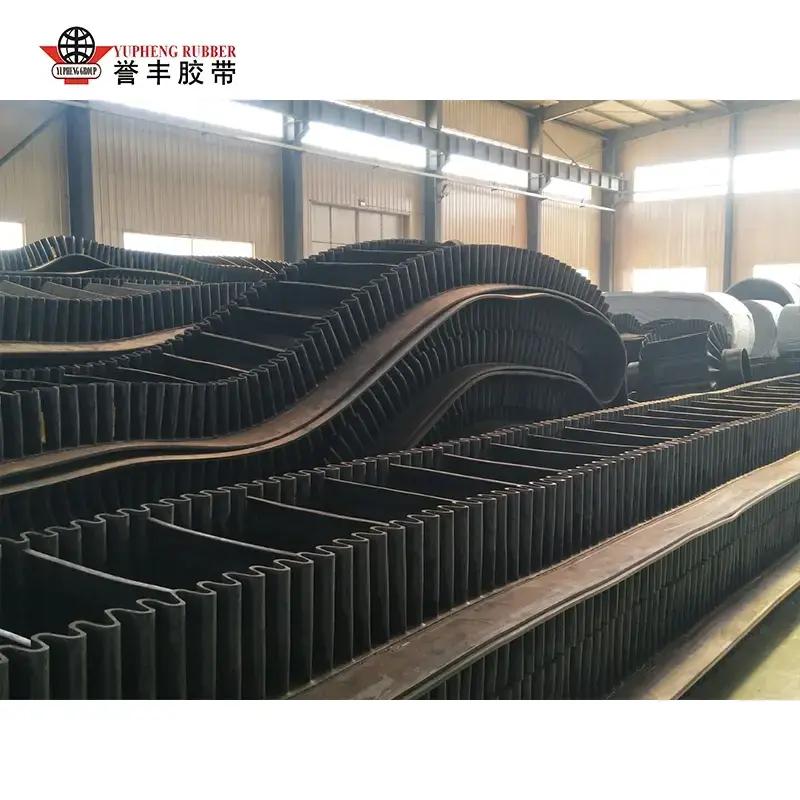

Oldalfalú, feszített szállítószalag
A YUFENG Sidewall Cleated Conveyor Belt egy integrált gumiszállító megoldás, amelyet meredek szögben és függőlegesen ömlesztett anyagok szállítására terveztek 0° és 90° között. Ellentétben a hagyományos lapos szállítószalagokkal, amelyek csak a súrlódáson és a különálló ragasztott oldalfalhevedereken alapulnak, amelyek gyakran szenvednek az oldalfal leválásától, a YUFENG az integrált vulkanizálási technológia révén egyetlen varratmentes szerkezetté egyesíti a hullámos oldalfalakat, a keresztirányú kapcsokat és az alapgumit.
Csuklós szállítószalag
A YUFENG Cleated Conveyor Belt egy speciálisan tervezett gumi szállító megoldás kartondobozok, élelmiszerek, műanyag alkatrészek és kis ömlesztett anyagok ferde szállítására. A hagyományos lapos szállítószalagokhoz képest, amelyek csak a felületi súrlódásra támaszkodnak, ez a heveder integrált kapcsos szerkezetet használ, hogy független hordozó szakaszokat hozzon létre, hatékonyan megakadályozva az anyag elcsúszását, gördülését és leesését ferde szállítás során.

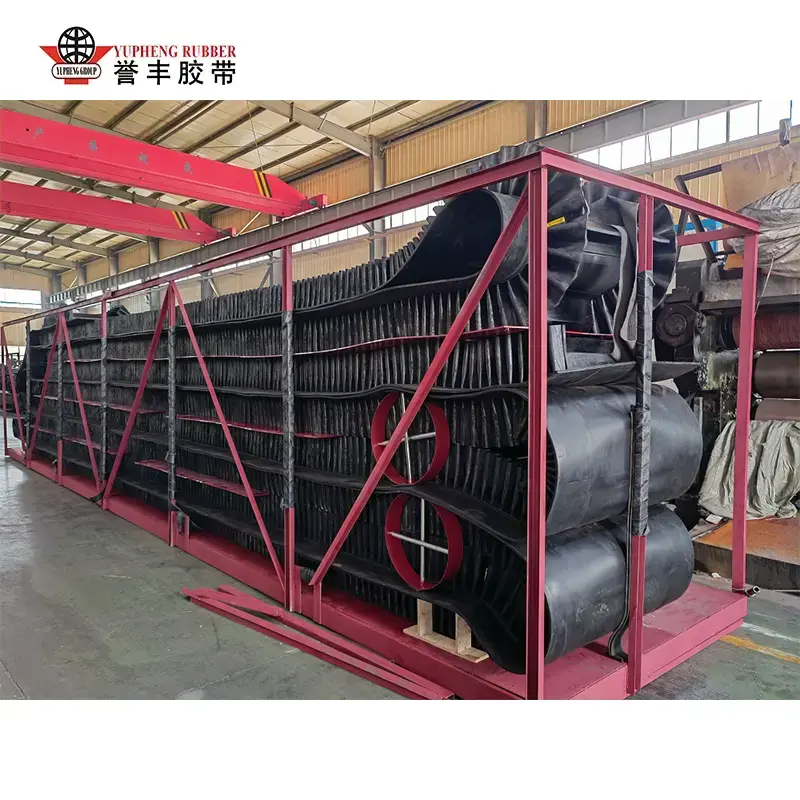

Hullámos oldalfalú szállítószalag
