A bányászati és ömlesztett anyagmozgató rendszerek vezető szállítószalag-keret-gyártója

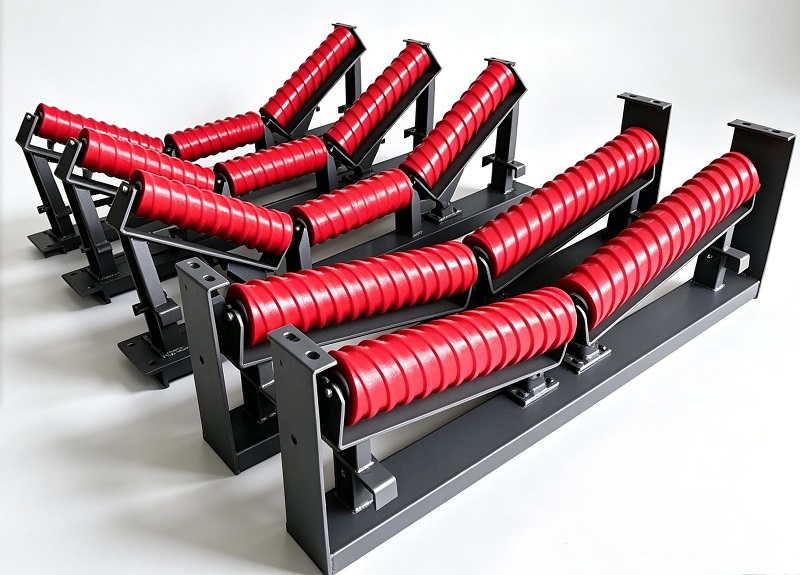

A Conveyor Idler Frame egy tartószerkezet, amelyet a szállítószalag görgőinek felszerelésére és elhelyezésére használnak a szállítószalagos szállítórendszereken. Összeköti a vályús feszítőgörgőket, a visszatérő görgőket, az ütköző- és az önbeálló görgőket a szállítószalag szerkezetével, biztosítva, hogy a görgők a megfelelő beállítást tartsák fenn, és stabil alátámasztást biztosítsanak a futószalagnak.

Folyamatos szállítás közben az üresjárati keret hordozza az ömlesztett anyagok súlyát, a szalagfeszülést és a rakodási pontokon keletkező ütőerőket. A nem megfelelően megtervezett keret a görgők elmozdulását, a szalagkövetési problémákat, egyenetlen kopást és váratlan állásidőt okozhat. Ezért a megbízható tartószerkezet kiválasztása elengedhetetlen a szállítószalag-rendszer stabilitásának javításához.

A YUFENG az Idler Frame teljes sorozatát gyártja a TD75, DT II(A), CEMA és ISO kapcsolódó követelmények szerint. Kiváló minőségű Q235/Q355 acélt, precíziós hegesztési eljárásokat és opcionális korróziógátló kezelést használó YUFENG kereteket széles körben alkalmazzák a bányászatban, kőfejtőben, cementben, erőműben, kikötőben és ömlesztett anyagmozgatási projektekben.

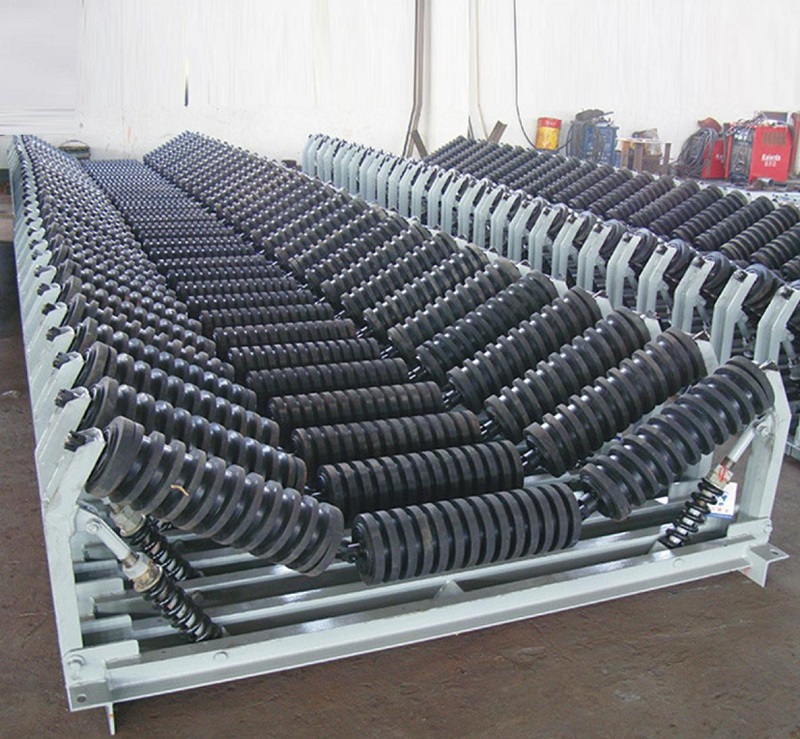

Különböző kerettípusok különböző szállítószalag-szakaszokhoz

A különböző szállítószalag-szakaszok eltérő tartószerkezeteket igényelnek. A YUFENG többféle keretkonstrukciót kínál a beépítési helyzetnek, a terhelési állapotnak és a környezeti követelményeknek megfelelően.

Idler kereten keresztül

A vályús futókeret főként a szalagos szállítószalagok szállítóoldalára van felszerelve. A háromgörgős szerkezet vályú alakot alkot, amely támogatja az ömlesztett anyagokat és növeli a szállítóképességet. A standard vályúszögek közé tartozik a 20°, 30°, 35° és 45°.

Ezt a típust általában szénbányákban, sódergyárakban, cementgyárakban és ömlesztett anyagok szállítási rendszereiben használják, ahol folyamatos anyagtámogatás szükséges.

Vissza az üresjárati keretet

A visszatérő görgőkeret a szállítórendszerek visszatérő oldalára van felszerelve, hogy megtámassza az üres szalagot az anyagkiürítés után. Egyszerű szerkezete kellő merevséget biztosít, miközben kényelmes görgőcserét és rutinellenőrzést tesz lehetővé.

Mivel a visszatérő szakaszok kisebb terhelést hordoznak a szállító szakaszokhoz képest, általában a könnyű szerkezeteket választják a szállítószalag szerkezetének teljes tömegének csökkentése érdekében.

Önbeálló üresjárati keret

Az önbeálló futógörgő keretet úgy tervezték, hogy korrigálja a szíj működés közbeni eltérését. Amikor a szíj mozgása eltolódik a középvonaltól, a forgó támasztómechanizmus olyan vezetőerőt hoz létre, amely segít helyreállítani a normál szalagkövetést.

Alkalmas nagy távolságú szállítószalagokhoz, átrakóhelyekhez és olyan alkalmazásokhoz, ahol gyakran előfordulhat szalagvándorlás.

Impact Idler Frame

Az ütőfutókeret megerősített acélszerkezetet alkalmaz az erős anyaghatásnak kitett területeken. Általában olyan betáplálási pontokon szerelik fel, ahol nagy méretű érc, szén vagy sóder esik a szállítószalagra.

A megerősített szerkezet az ütőhengerekkel együttműködve elnyeli a terhelési ütéseket és csökkenti a deformáció kockázatát nehéz körülmények között.

Felfüggesztett H-típusú keret

A felfüggesztett H-típusú feszítőgörgő keret függesztett beépítési módot használ, anélkül, hogy hagyományos alapozásra lenne szükség. Moduláris felépítése megkönnyíti a beállítást és a beszerelést korlátozott helyeken.

Általában földalatti bányászati alagutakban, mobil szállítószalagokban és olyan projektekben használják, ahol fontos a telepítési rugalmasság.

Horganyzott üresjárati keret

Kültéri vagy korrozív munkakörnyezetekhez a YUFENG tűzihorganyzott futókereteket biztosít. A horganyzott felület javítja a rozsdaállóságot, és segít meghosszabbítani az élettartamot a part menti kikötőkben, vegyi üzemekben és szabadtéri raktárban.

Kiválasztás a szállítószalag munkakörülményei alapján

A megfelelő futószalag-keret kiválasztása számos tényezőtől függ, beleértve a szalag szélességét, az anyag súlyát, az ütési szintet, a szállítószalag hosszát és a telepítési környezetet.

A szabványos ömlesztett anyagok szállításához a vályús futókeretek stabil hordozót biztosítanak. A nagy csomós anyagokkal végzett nehéz bányászati alkalmazásokhoz a terhelési zónákban megerősített ütközőkeret javasolt a hirtelen ütközőerők kezelésére.

A nagy távolságú szállítórendszerek általában megfelelő időközönként önbeálló kereteket igényelnek a szalag eltérésének csökkentése érdekében. Tengerparti vagy kémiailag korrozív környezetekben a horganyzott kezelés javítja a korrózióállóságot és csökkenti a karbantartási igényeket.

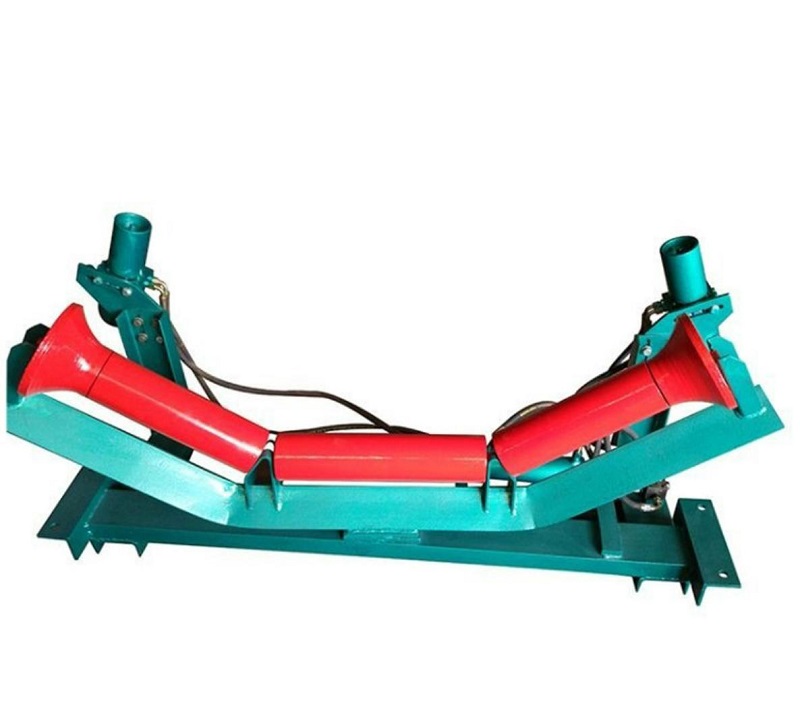

Műszaki felépítés és egyedi lehetőségek

A YUFENG Conveyor Idler Frame testreszabható az ügyfél rajzai, szállítószalag specifikációi és a projekt feltételei szerint. Különböző szerkezeti konfigurációk állnak rendelkezésre a különböző szállítószalag-kialakításokhoz.

A keret anyaga választható a Q235 szénacélból standard alkalmazásokhoz vagy Q355 nagy szilárdságú acélból nagy teherbírású szállítórendszerekhez. A felületkezelések közé tartozik az elektrosztatikus festés és a környezetvédelmi követelményeknek megfelelő tűzihorganyzás.

Az ügyfelek személyre szabhatják a vályúszöget, a szerelési méreteket, a keret magasságát, a furatok helyzetét és a beépítési módokat. Kiegészítő tartozékok, például futótengelyek, rugókapcsok és nagy szilárdságú csavarok együtt is szállíthatók.

A YUFENG Idler Frame teljesítménybeli előnyei

A YUFENG Conveyor Idler Frame a szerkezeti megbízhatóságra, a méretpontosságra és a hosszú távú működési stabilitásra összpontosít. Mindegyik keretet úgy tervezték, hogy csökkentse a szállítószalag karbantartási igényét és támogassa a folyamatos anyagszállítást különböző munkakörülmények között.

Erős szerkezet és megbízható hegesztés

A YUFENG minősített Q235 és Q355 acél anyagokat használ a futókeretek gyártásához. Az alacsony minőségű vékonyfalú anyagokkal összehasonlítva a nagy szilárdságú acél jobban ellenáll a deformációnak nagy terhelések és ütési körülmények között.

A professzionális hegesztési eljárások egyenletes hegesztési varratokat és stabil szerkezeti szilárdságot biztosítanak. A hegesztési ellenőrzést a szállítás előtt kell elvégezni a nem teljes hegesztés, repedések vagy szerkezeti deformáció okozta kockázatok csökkentése érdekében.

A görgő pontos beépítési helyzete

Az üresjárati keretek beépítési pontossága közvetlenül befolyásolja a szállítószalag működését. A YUFENG a szerelési méreteket és a furatok helyzetét a TD75, DT II(A) és a CEMA-val kapcsolatos specifikációk szerint szabályozza.

A pontos pozicionálás segít a görgőknek fenntartani a megfelelő beállítást, csökkentve az egyenetlen görgőkopást, a szíj eltérését és a további működési ellenállást.

Rugalmas felületvédelem

A különböző környezetek különböző korrózióvédelmi módszereket igényelnek. A szabványos keretek nagy tapadású permetezést alkalmazhatnak, míg a tűzihorganyzott kezelés kültéri, tengerparti és kémiailag korrozív körülmények között érhető el.

A felületkezelés javítja a rozsdaállóságot és segít fenntartani a stabil teljesítményt a hosszú távú működés során.

Könnyen karbantartható tervezés

A YUFENG keretek szabványos szerkezete lehetővé teszi a görgős kényelmes felszerelést és cserét. A kezelők a rutin karbantartást a szállítószalag szerkezetének bonyolult módosítása nélkül is elvégezhetik.

A moduláris kialakítások, mint például a felfüggesztett H-típusú keretek, további rugalmasságot biztosítanak a föld alatti és korlátozott terű alkalmazásokhoz.

Kompatibilis szállítószalag-rendszer alkatrészei

A YUFENG Conveyor Idler Frame különféle szállítószalag-alkatrészekkel illeszthető, beleértve a vályús görgőket, a visszatérő görgőket, az ütőhengereket, a szalagtisztítókat, az ütközőágyakat és a szállítószalagokat.

Ez a kompatibilitás segít az ügyfeleknek abban, hogy komplett szállítószalag-rendszerelemeket vásároljanak egy szállítótól, és egyszerűsítse a projektmenedzsmentet.

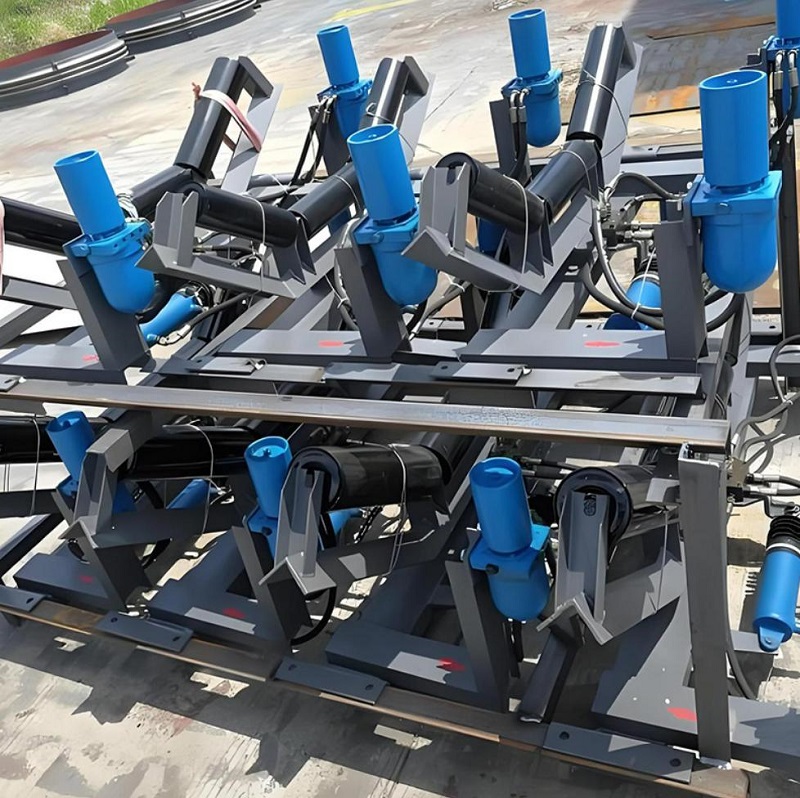

Conveyor Idler Frame Supporting Products

Telepítési és üzembe helyezési útmutató

A keret megfelelő felszerelése fontos a szállítószalag stabil teljesítményének eléréséhez. A YUFENG azt javasolja, hogy ellenőrizze a beépítési helyzetet, az igazítást és a rögzítési feltételeket a berendezés működése előtt.

01. LÉPÉS

Fix keret telepítés

A vályús és a visszatérő görgőkereteknél szerelje fel a keretet a szállítógerendára, és húzza meg az összes nagy szilárdságú csavart. Az ugyanarra a szállítószalagra szerelt kereteknek párhuzamosnak és a szállítószalag középvonalával egy vonalban kell maradniuk.

A keret rögzítése után szerelje fel a görgőket, és ellenőrizze, hogy a görgők simán forognak-e rendellenes ellenállás nélkül.

02. LÉPÉS

Önbeálló keret beépítése

Az önbeálló kereteket a szállítószalag tervezési követelményeinek megfelelően megfelelő időközönként kell felszerelni. A forgó mechanizmusnak rugalmasnak kell maradnia, és nem szabad reteszelni a telepítés során.

Az üzembe helyezés után figyelje meg a szalagkövetési teljesítményt, és győződjön meg arról, hogy az önkorrekció funkció megfelelően működik.

03. LÉPÉS

Impact Frame telepítése

Az ütőfutókereteket olyan anyagadagolási pontokon kell felszerelni, ahol a lehulló anyagok erős ütőerőt hoznak létre. A tényleges terhelési feltételeknek megfelelően megerősített rögzítési módszerekre lehet szükség.

Használat előtt ellenőrizze, hogy a keret egyenes és deformációmentes marad-e.

04. LÉPÉS

Rutinvizsgálat

A rendszeres ellenőrzésnek ki kell terjednie a hegesztési varratok, csavarok, felületi bevonat állapotának és esetleges deformációjának ellenőrzésére. A meglazult csavarokat azonnal meg kell húzni, a sérült kereteket pedig időben meg kell javítani vagy ki kell cserélni.

Megfelelő termékek szállítószalag-rendszerekhez

A YUFENG integrált támogató termékeket kínál ömlesztett anyag szállítási projektekhez, segítve az ügyfeleket komplett szállítószalag-megoldások kiépítésében.

Szállítószalag görgős termékek

A támogató termékek közé tartoznak a vályús feszítőkerek, a visszatérő feszítőgörgők, az ütős feszítőkerek, a spirális öntisztító feszítőgörgők, a gumitárcsás visszatérő futógörgők és az önbeálló feszítőkerekek.

Szállítószalag tartozékok

A YUFENG szállítószalag ütőágyakat, szalagtisztítókat, szoknyagumit, kopásálló gumilemezeket és egyéb kiegészítőket szállít a szállítószalag teljesítményének javításához.

Komplett szállítószalag-megoldások

A rendelkezésre álló szállítószalagok közé tartoznak az EP szövet szállítószalagok, az acélzsinóros szállítószalagok, az enyém PVC/PVG tömör szövött hevederek és a chevron szalagok.

Anyagválasztás és minőségellenőrzés

Az anyagminőség közvetlenül befolyásolja a szállítószalag tartószerkezeteinek élettartamát és biztonságát. A YUFENG megbízható anyagokat választ ki és ellenőrzési eljárásokat hajt végre a szállítás előtt.

Acél Anyag

A fő keretek Q235B szénacélt használnak szabványos alkalmazásokhoz és Q355B nagy szilárdságú, gyengén ötvözött acélt a nagy teherbírású, nagyobb teherbírást igénylő szállítószalag-projektekhez.

Felületkezelés

Az elérhető felületkezelések közé tartozik az elektrosztatikus epoxi spray-festés és a tűzihorganyzás. Az ügyfelek kiválaszthatják a megfelelő védelmet a működési környezetnek megfelelően.

Rögzítőelemek és hegesztőanyagok

A megbízható összeszerelés érdekében nagy szilárdságú, 8.8-as csavarokat, rugós alátéteket és kilazulásgátló anyákat használnak. A hegesztési anyagokat a nem nemesfém követelményeknek megfelelően választják ki a szerkezeti szilárdság biztosítása érdekében.

Minden gyártási tétel megjelenési vizsgálaton, méretmérésen és hegesztési minőségellenőrzésen esik át. A deformált, hiányzó hegesztéssel vagy méreteltérésekkel rendelkező termékeket a kiszállítás előtt visszautasítjuk.

Szabványok és tanúsítványok

A YUFENG Conveyor Idler Frame a szállítószalagok elismert szabványai szerint készül, beleértve a GB/T10595-2017, a TD75 és a DT II(A) tervezési specifikációkat. A termékeket a CEMA és az ISO nemzetközi szállítószalag-követelményeknek megfelelően tervezték.

Nemzetközi projektekhez a YUFENG ISO9001:2015 minőségirányítási tanúsítványt, CE-tanúsítványt, SGS vizsgálati jelentéseket és egyéb műszaki dokumentumokat tud biztosítani az ügyfelek igényei szerint.

Műszaki teljesítménymutatók

Teljesítmény elem	Standard követelmény	Teszt alapja
A keret megengedett elhajlása névleges terhelés alatt	≤1/1000 fesztáv	Gyári statikus terhelési teszt
Hegesztési varrat minősége	Nincs repedés, hiányos behatolás vagy salakzáródás	Vizuális és ultrahangos helyszíni vizsgálat
Tűzihorganyzó rétegvastagság	≥65 μm	Mágneses vastagságmérő teszt
Beépítési furat helyzetének tűréshatára	±1,5 mm	Méretvizsgálat

Csomagolás és tárolás

A YUFENG megfelelő csomagolási módszereket használ a keretek védelmére a nemzetközi szállítás során.

A standard mennyiségû keretek acéllécekkel vannak kötve, nagy teherbírású fa raklapokra helyezve és vízálló mûanyag fóliával borítva. A testreszabott kis tételes kereteket rétegelt lemezből készült fadobozokba csomagolják, hogy megakadályozzák az ütközési deformációt.

A tárolás során a termékeket száraz és szellőző raktárakban kell tárolni. A bevonat károsodásának és az acél korróziójának elkerülése érdekében kerülni kell a vízálló védelem nélküli hosszú távú kültéri expozíciót.

Hogyan kaphat gyors árajánlatot

A megfelelő Conveyor Idler Frame modell ajánlásához és pontos árajánlat készítéséhez az ügyfeleknek meg kell adniuk a szállítószalag szélességét, a szükséges kerettípust, a vályúszöget, a felületkezelési követelményeket és az alkalmazási környezetet.

További információk, beleértve a bányászatot, a kikötőt, a cement- vagy a földalatti alkalmazást, a rendelési mennyiséget és a célkikötőt, segítenek a YUFENG mérnökeinek kiválasztani a megfelelő szerkezetet, és hatékony árajánlati megoldást nyújtani.

Gyakran Ismételt Kérdések

Hogyan válasszam ki a megfelelő görgőkeret típust?

A kiválasztás a szállítószalag szakaszától, az anyagterheléstől, az ütési szinttől és a munkakörnyezettől függ. A vályúkeretek a szakaszok szállítására szolgálnak, a visszatérő keretek az üres hevedereket támogatják, a rakodóhelyekre pedig az ütközőkeretek javasoltak.

A YUFENG testreszabhatja az üresjárati kereteket a rajzok szerint?

Igen. A YUFENG testreszabhatja a keret méreteit, a rögzítési lyukakat, a beépítési módszereket és a felületkezelést az ügyfél rajzai és szállítószalag követelményei szerint.

Milyen anyagokat használnak a YUFENG futókeretekhez?

A szabványos keretek Q235 szénacélt használnak, míg a Q355 nagy szilárdságú acél nagy igénybevételű alkalmazásokhoz érhető el. A felületvédelem lehet szórással festés vagy tűzihorganyzás.

A YUFENG keretek kompatibilisek a CEMA szállítórendszerekkel?

Igen. A YUFENG a TD75, a DT II(A), a CEMA és a kapcsolódó szállítószalag-rendszer követelményeinek megfelelő futókereteket tervez nemzetközi alkalmazásokhoz.

Milyen tanúsítványokat tud biztosítani a YUFENG?

A YUFENG ISO9001:2015, CE, SGS vizsgálati jelentéseket és kapcsolódó műszaki dokumentumokat tud biztosítani a projekt követelményeinek megfelelően. A termékek a CEMA szabványokra való hivatkozással is készülnek, és támogatják az MSHA-val és a TUV-val kapcsolatos projektkövetelményeket.
