Meghajtó szíjtárcsa

A YUFENG szabvány méretű hajtógörgőt és teljes körű egyedi feldolgozási szolgáltatásokat nyújt, teljes gyári vizsgálati jelentésekkel, ISO, CEMA és GB ipari szabvány tanúsítvánnyal. Minden kész szíjtárcsa átesik a statikus egyensúlyon, az ultrahangos hegesztési hibák észlelésen és a késleltetett tapadási szilárdság vizsgálatán a kiszállítás előtt, csökkentve a berendezés állásidejét és a napi karbantartási költségeket az ipari vásárlók számára.

Ingyenes műszaki paraméter-tanácsadást, mintavizsgálatot és testreszabott rajztervezési támogatást kínálunk; lépjen kapcsolatba értékesítési csapatunkkal, hogy megkapja a legújabb gyári árajánlatot és a megfelelő szállítószalag-rendszer megoldást.

A termék meghatározása és az erőátviteli funkció

Mag teljesítményátviteli alkatrész

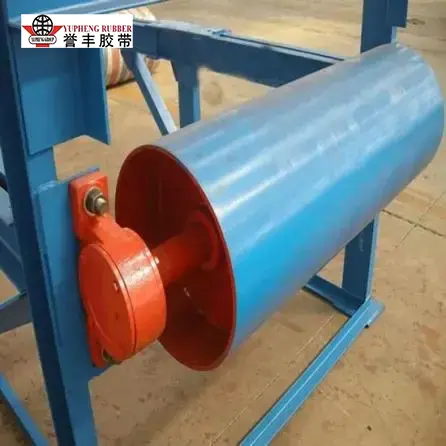

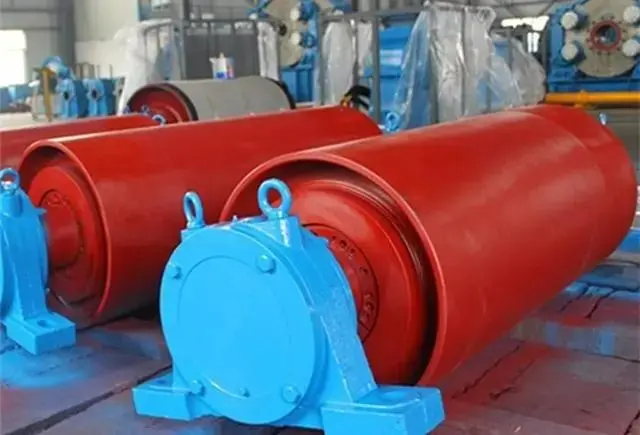

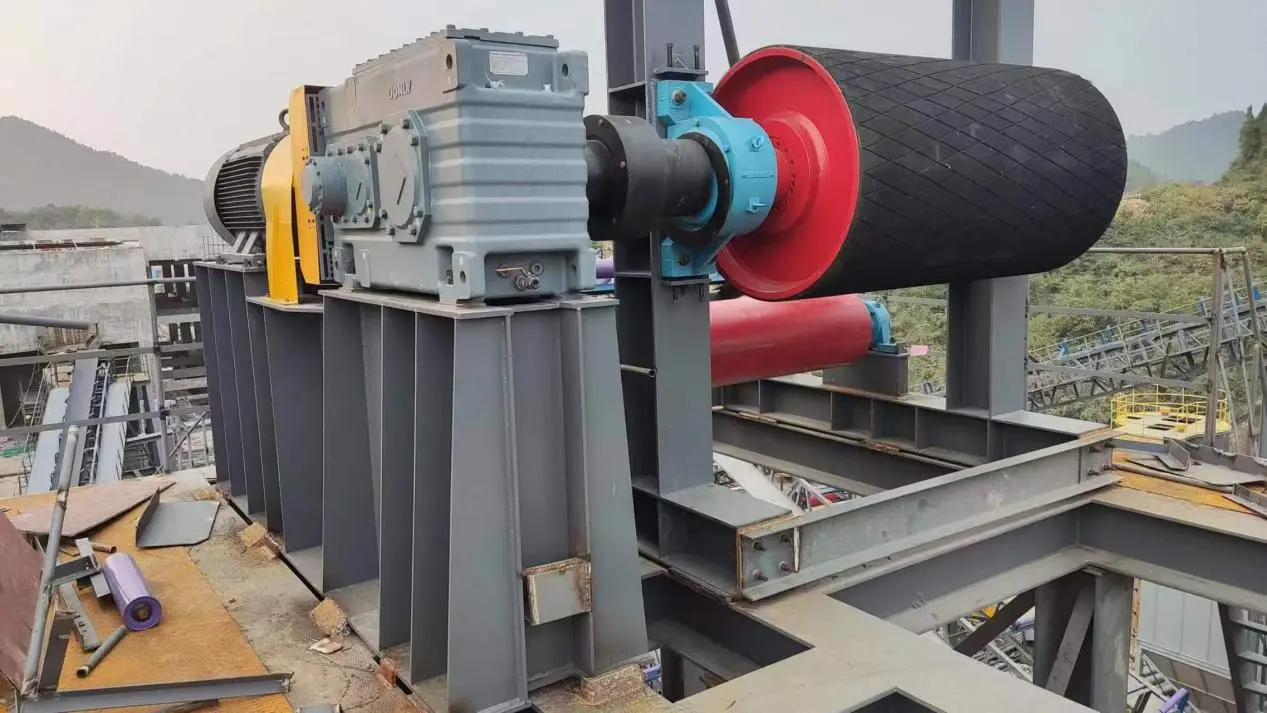

A YUFENG meghajtó szíjtárcsa a szállítószalagos rendszerek fejrészére van felszerelve, és elsődleges erőátviteli alkatrészként működik. A mechanikai erőt a motorról és a reduktorról a szállítószalagra továbbítja, létrehozva a folyamatos anyagszállításhoz szükséges vonóerőt. A szokásos támasztó feszítőgörgőkhöz képest a termék közvetlenül kezeli a szállítórendszer által generált szíjfeszességet és nyomatékot, így a szerkezeti szilárdság, a felületi tapadás és a fáradtságállóság kritikus teljesítménytényezővé válik.

Nagy teherbírású kialakítás a folyamatos szállításhoz

A YUFENG nagy teherbírású hajtótárcsákat fejleszt és gyárt hosszú órákon át tartó ömlesztett anyagmozgatási alkalmazásokhoz. A szíjtárcsa szerkezete kombinálja az integrált hegesztést feszültségcsökkentő lágyítással, hogy javítsa a méretstabilitást és csökkentse a héj deformációjának kockázatát a hosszabb működés során. Ez a kialakítás alkalmas ömlesztett anyagokat nagy terhelés mellett szállító, igényes szállítószalag-rendszerekhez.

Stabil tapadás nehéz körülmények között

A termék szövet- és acélzsinóros szállítószalagokhoz is konfigurálható. Felületi késleltetési lehetőségei megbízható súrlódást biztosítanak a szíjtárcsa és a szíj között, segítik a stabil erőátvitelt poros, párás és sáros üzemi körülmények között, miközben csökkentik a szíj csúszását és a szükségtelen tapadási veszteséget.

Nyersanyag és gyártási kézművesség

Megerősített szíjtárcsa

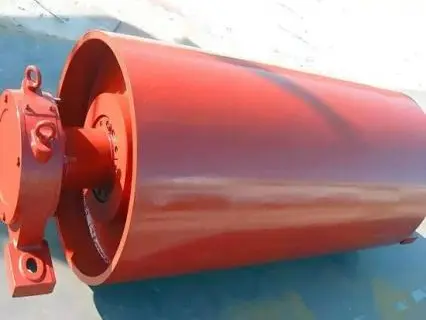

A szíjtárcsa héja Q235 varrat nélküli szénacél csőből készül, 6 mm és 16 mm közötti falvastagsággal az előírt terhelési besorolás szerint. A kerületi varratokat merülőíves automatikus hegesztéssel dolgozzák fel, majd kemencében feszültségmentesítő izzítást végeznek a maradék hegesztési feszültség csökkentése és a hosszú távú szerkezeti stabilitás javítása érdekében.

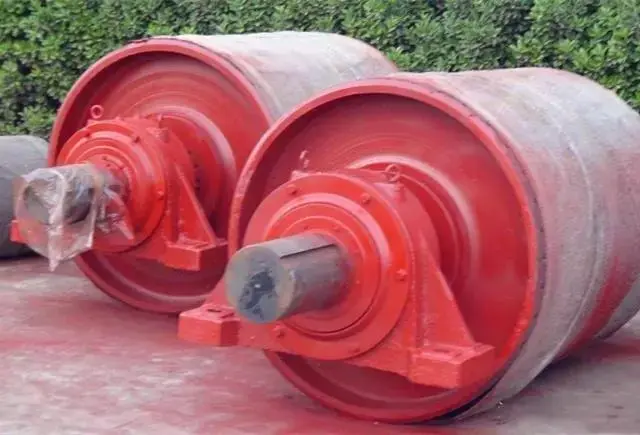

Kovácsolt sebességváltó tengely

A sebességváltó tengelye kovácsolt 45 közepes szénacélt használ, és durva esztergáláson, edzésen és temperáláson, ultrahangos hibaérzékelésen, precíziós köszörülésen és simító megmunkáláson esik át. Ez a többlépcsős eljárás biztosítja a tengelynek azt a szilárdságot és méretpontosságot, amely szükséges ahhoz, hogy ellenálljon a folyamatos nyomatéknak, a hajlító terhelésnek és a teljes terhelésű szállítószalag működésének.

Testreszabott késleltetési lehetőségek

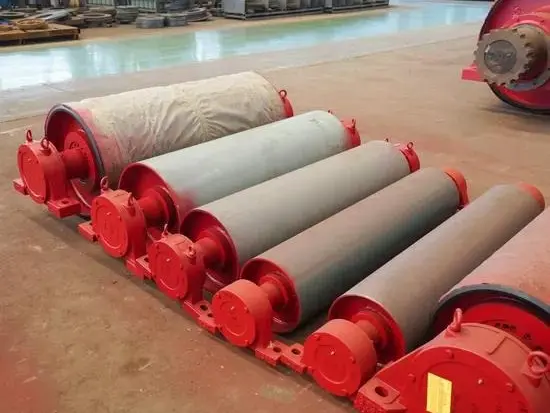

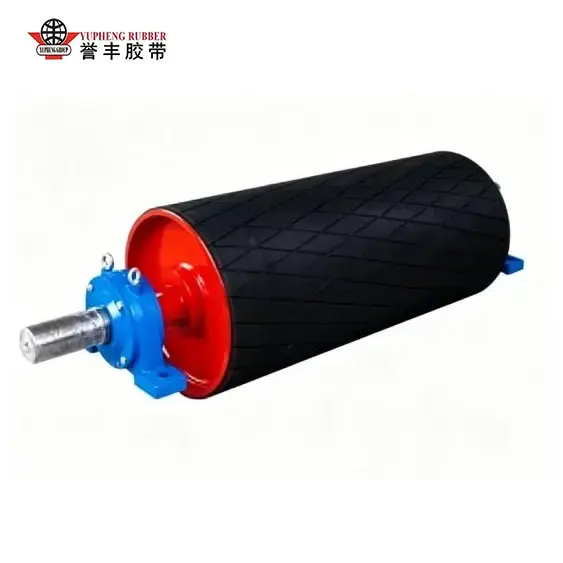

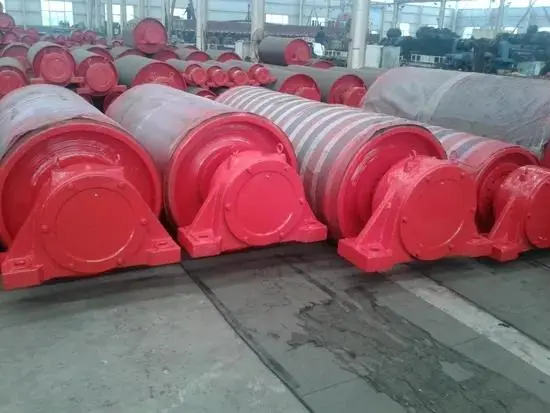

A YUFENG melegen vulkanizált integrált gumibetétet és hidegen ragasztott cserélhető gumibetétet kínál. A Shore A 65–75 keménységű, természetes-szintetikus kevert gumi sima, halszálkás és gyémánt felületi mintázatban kapható. Rendkívül nedves bányászati ​​környezetben a kerámia késleltetés is testreszabható, hogy nagyobb tapadást és jobb csúszásállóságot biztosítson.

Nagy teherbírású csapágy- és tömítőrendszer

A nagy teherbírású kettős tömítésű gömbgörgős csapágyak többcsatornás labirintusos tömítőszerkezettel vannak kombinálva, hogy segítsenek megvédeni a csapágykamrát a szénportól, ásványi portól és esővíztől. Ez a konfiguráció támogatja a megbízható forgást, és segít meghosszabbítani a hajtótárcsa kenési és karbantartási intervallumát.

Ötlépcsős gyári ellenőrzés

Minden YUFENG meghajtó szíjtárcsán átesik a kulcsfontosságú vizsgálati eljárásokon a szállítás előtt, beleértve az ultrahangos hegesztési ellenőrzést, a sebességváltó tengely hibáinak észlelését, a statikus egyensúly kalibrálását, a gumi késleltetett leválási szilárdsági vizsgálatát és a teljes terhelésű forgási öregedés tesztelését. Ezek a vezérlők segítenek ellenőrizni a szerkezeti integritást, a felületi ragasztás minőségét és a működési stabilitást az igényes szállítószalag alkalmazásokhoz.

Terepi tesztadatok és teljesítmény-összehasonlítás

Hosszú távú nagy teherbírású működés ellenőrzése

A YUFENG 8 hónapos folyamatos terepi nyomkövetési teszteket végzett külszíni szénbányákban és part menti kikötői szállítási projektekben, összehasonlítva a YUFENG hajtótárcsákat a hagyományos piaci tárcsákkal, ugyanolyan nagy terhelésű üzemi körülmények között. A teszteredmények jelentős javulást igazoltak a vontatási stabilitás, a szerkezeti tartósság és a karbantartási teljesítmény terén.

Megbízható csúszásgátló teljesítmény

Nedves ásványi por körülmények között a YUFENG gyémánt gumiból készült termék 0,45 feletti súrlódási együtthatót tart fenn, míg a szokásos sima acél tárcsák 0,2 alá eshetnek, és gyakori a szíj megcsúszása. A megnövelt vonóerő csökkenti a szállítási megszakításokat és javítja a termelés általános hatékonyságát.

Magas szerkezeti stabilitás folyamatos terhelés mellett

30 000 óra teljes terhelésű üzem után a YUFENG hajtógörgő tengelykihajlása 0,12 mm-en belül szabályozott marad. A hajlítási deformációra hajlamosabb vékonyhéjú szíjtárcsákkal összehasonlítva a megerősített héj- és tengelyszerkezet hatékonyan csökkenti a szíjkövetési problémákat és az egyenetlen szíjélkopást.

Megnövelt késleltetési tartósság

A forrón vulkanizált gumiból készült késszerkezet kiváló kötési szilárdságot és felületi integritást tart fenn hosszú távú bányászati ​​​​üzem után, ellenáll az ismételt súrlódás és nagy terhelés okozta hámlásnak és repedésnek. Ez csökkenti a csere gyakoriságát és a karbantartási költségeket a hagyományos késleltetett megoldásokhoz képest.

Csökkentett karbantartási követelmények

A nagy teherbírású tömítésvédelemnek és az optimalizált csapágykonfigurációnak köszönhetően a YUFENG hajtótárcsa normál munkakörülmények között csak időszakos kenést és rutinszerű ellenőrzést igényel. A továbbfejlesztett szennyeződésvédelmi kialakítás segít csökkenteni a por, nedvesség és ásványi részecskék által okozott csapágyhibákat.

Gyakori szállítószalag-meghajtó problémák megoldása

Az optimalizált héjvastagság, a megerősített tengelykialakítás és a többrétegű tömítési rendszer közvetlenül megoldja a fő működési problémákat, beleértve a szíj megcsúszását, a szíjtárcsa deformációját, a késleltetett sérüléseket és a csapágyszennyeződési hibákat, így stabilabb erőátvitelt biztosít a nehéz ömlesztett szállító rendszerek számára.

Valódi ipari projekt pályázati esetek

Délkelet-ázsiai külszíni szénbányák szállítási projektje

Egy átlagosan nagy távolságú fix szállítószalag rendszer, amely naponta körülbelül 12 000 tonna nyersszenet szállít, a YUFENG halszálkás hajtószíját alkalmazta. A működési környezet magas páratartalommal, erős szénporral és gyakori nagy anyagterheléssel járt.

Ellenőrzött hosszú távú bányászati ​​teljesítmény

26 hónapos folyamatos működés után a szíjtárcsa héja deformációmentes maradt, a gumi lemaradása nem mutatott rendellenes leválást, és a csapágykamrák jó tisztaságot tartottak fenn por behatolása nélkül. Az ügyfelek üzemeltetési nyilvántartása szerint a szíj megcsúszásának esetei a havi 8–12 alkalomról kevesebb mint kéthavi alkalomra csökkentek, ami jelentősen csökkentette a karbantartási munkaerő és a pótalkatrészek költségeit.

Európai parti kikötői ömlesztett árukezelési rendszer

Egy európai kikötői terminál YUFENG gyémánt kétirányú késleltetett hajtótárcsát szerelt fel a vasércet és kavicsot szállító megfordítható szállítószalagokra. A gyakori esőnek és sós ködnek való alkalmazkodás érdekében a testre szabott kerámia kompozit lemaradó konfiguráció stabil tapadást biztosított a folyamatos kétirányú szállítás során.

Folyamatos kikötői működési teljesítmény

Az üzemi feljegyzések azt mutatják, hogy a szíjtárcsa körülbelül 20 óra napi futást támogat, stabil tapadási teljesítménnyel a különböző évszakokban, segítve a hatékony be- és kirakodási műveleteket a szíj megcsúszásának megszakítása nélkül.

Széles ipari alkalmazási kör

A bányászati ​​és kikötői alkalmazásokon túl a YUFENG terméket széles körben használják kohászati ​​üzemekben, cement-alapanyag-szállító rendszerekben, hőenergia-szénellátási vonalakban és aggregált szállítási projektekben. Alkalmas szén, vasérc, mészkő, kavics és ásványi por anyagok kezelésére nehéz szállítási körülmények között.

Projektellenőrzési támogatás

A YUFENG rendelkezésre álló telepítési fényképeket, projektparaméter-rekordokat és alkalmazási referenciákat tud biztosítani, hogy segítse az ügyfeleket a termékkompatibilitás értékelésében a tömeges beszerzés és a szállítószalag-rendszer frissítése előtt.

Teljes műszaki specifikációs táblázat

Miért válassza a YUFENG-et?

Szállítószalagos erőátvitelhez tervezve

A szokásos szállítószalag-alkatrészektől eltérően, amelyek csak a szalag mozgását támogatják, a YUFENG terméket a motor nyomatékának a szállítószalagra történő átviteléért felelős kulcsfontosságú vontatási egységként fejlesztették ki. Minden tervezési részlet a stabil teljesítményre, a kellő terhelési ellenállásra és a hosszú távú nehéz anyagok szállítása során a megbízható hevederfogásra összpontosít.

Optimalizált illeszkedés a komplett szállítószalag-rendszerekhez

A YUFENG nem egyszerűen önálló szíjtárcsás termékeket szállít. Mérnöki csapatunk értékeli a szalagszélességet, a szakítószilárdságot, a szállítószalag sebességét, az anyagjellemzőket és a működési feltételeket, hogy megfelelő tárcsaátmérőt, késleltetett szerkezetet és tengelykonfigurációt javasoljon. Ez a rendszerközpontú megközelítés segít megelőzni az olyan problémákat, mint az elégtelen tapadás, a túlzott szíjfeszesség és az alkatrészek idő előtti kopása.

Stabil teljesítmény folyamatos nagy igénybevétel mellett

A meghajtó szíjtárcsa gyakran a szállítószalag-rendszer legnagyobb igénybevétele mellett működik, különösen a bányászatban, a kikötőkben és az ömlesztett anyagmozgatási alkalmazásokban. A YUFENG megerősített terheléselosztással és optimalizált forgásegyensúlyú szíjtárcsás szerkezeteket tervez a zökkenőmentes működés fenntartása érdekében a folyamatos, nagy nyomatékú átvitel során.

Többféle felületi megoldás különböző munkakörülményekhez

A különböző szállítási környezetek eltérő vontatási megoldásokat igényelnek. A YUFENG különféle késleltetési lehetőségeket kínál, beleértve a halszálkás gumi késleltetést, a gyémánt mintázatú késleltetést és a kerámia kompozit késleltetést, lehetővé téve az ügyfelek számára a megfelelő súrlódási teljesítmény kiválasztását a száraz, nedves, poros vagy nagy kopású működési feltételeknek megfelelően.

Megbízható támogatás a projektalapú beszerzésekhez

A szállítószalag-gyártók, az EPC-vállalkozók és az ipari végfelhasználók számára a YUFENG műszaki rajzokat, specifikáció-visszaigazolást és gyártáskoordinációt biztosít a megrendelés teljesítése előtt. Ez csökkenti a telepítési eltérések kockázatát, és segít az ügyfeleknek a projektek gördülékenyebb megvalósításában.

Gyakran Ismételt Kérdések

1. kérdés: Miért tekintik a hajtótárcsát a szállítószalag-rendszer legkritikusabb forgó alkatrészének?

A1:Mivel a meghajtó szíjtárcsa közvetlenül továbbítja a motor teljesítményét a szállítószalagnak, és meghatározza, hogy a heveder képes-e stabil mozgást elérni terhelés alatt. Ha a vonóerő nem elegendő, vagy a szíjtárcsa szerkezete nem képes ellenállni az üzemi feszültségnek, olyan problémák léphetnek fel, mint a szíj megcsúszása, instabil szállítási sebesség és a gyártás megszakadása.

2. kérdés: Hogyan válasszák ki az ügyfelek a megfelelő késleltetési típust a meghajtó szíjtárcsához?

A2:A kiválasztás elsősorban a munkakörnyezettől és a szállítási követelményektől függ. A sima gumikésés általános száraz szállítási körülményekre alkalmas; halszálkás és gyémánt minták javítják a tapadást nagy terhelésű alkalmazásokhoz; A kerámia késleltetés rendkívül nedves vagy nagy csúszású környezetben javasolt, ahol nagyobb súrlódási teljesítményre van szükség.

3. kérdés: Milyen információkra van szükség a hajtótárcsa testreszabásához?

A3:Az ügyfeleknek általában meg kell adniuk a szállítószalag szélességét, a szalag szakítószilárdságát, a szíjtárcsa átmérőjére vonatkozó követelményeket, a motor teljesítményét, a szállítási sebességet, az anyagtípust és a működési környezetet. Ezen paraméterek alapján a YUFENG megfelelő szerkezeti specifikációkat tud javasolni és testreszabott gyártási megoldásokat kínál.
