Testreszabott, mintás szállítószalag a hatékony ömlesztett anyagok kezeléséhez
YUFENG Mintás szállítószalag, más néven chevron vagy halszálkás szállítószalag, egy gumi szállítószalag, amelyet öntött mintákkal terveztek a munkafelületen, hogy javítsák a tapadást ferde anyagszállítás során. EP vagy NN szövetvázból, gumiborításból és integrált magasított mintarétegből áll, amelyeket magas hőmérsékletű vulkanizálással kötnek össze.
A sima szállítószalagokhoz képest a mintás felület növeli a súrlódást a szalag és a szállított anyag között, segítve az anyag csúszását és visszagurulását a ferde szállítószalagokon. Különböző mintázatok, magasságok és karkasz-konfigurációk választhatók a szállítási szög, az anyagméret, a szalagszélesség és a munkakörnyezet szerint.
A YUFENG mintás öveket gyárt szűz gumival és nagy szilárdságú EP/NN szövetvázzal. A termékpaletta általános kopásálló, égésgátló, magas hőmérsékletű, olajálló és alacsony hőmérsékletű modelleket foglal magában bányászati, bányászati, cement-, sóder-, logisztikai és egyéb ömlesztett anyagok szállítására szolgáló alkalmazásokhoz.

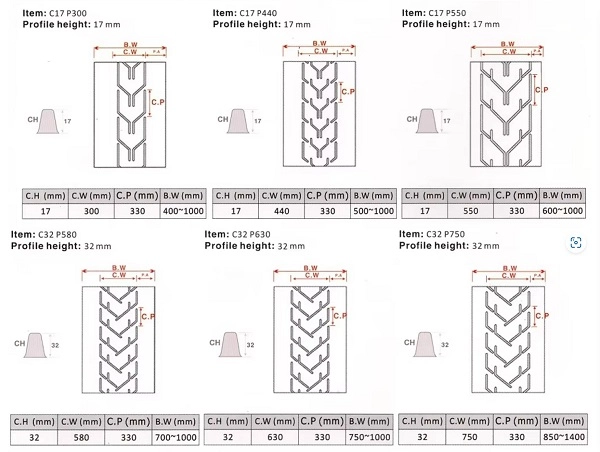

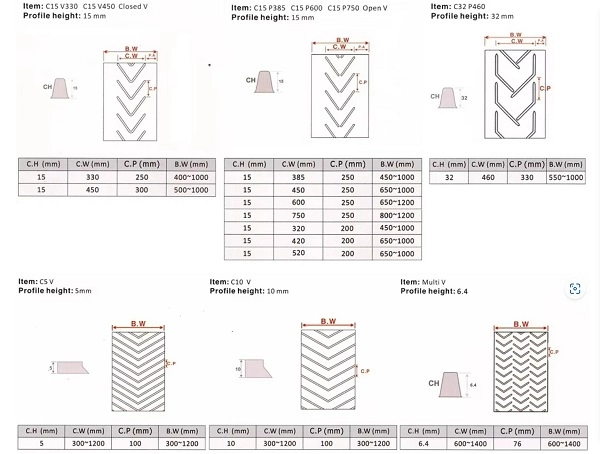

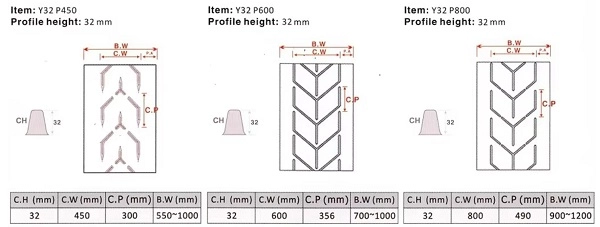

Melyek a fő típusok?
A mintázott szállítószalagokat főként az öntött felület szerkezete szerint osztályozzák. A különböző minták eltérő tapadási szintet, tisztítási teljesítményt és alkalmasságot biztosítanak a továbbítási szögekhez.
Zárt Chevron öv
A zárt szeletminta folyamatos emelt felületet biztosít erős anyagfogási teljesítménnyel. Alkalmas rögös érc, kő, sóder és egyéb ömlesztett anyagok meredek lejtős szakaszokon történő szállítására, az anyagjellemzőktől és a szállítószalag kialakításától függően körülbelül 40°-os szállítási szöggel.
Nyissa ki az ékszíjat
A nyitott V-alakú minta mérsékelt csúszásgátló teljesítményt biztosít, miközben több helyet hagy a megemelt részek között az anyagkiürítéshez és a tisztításhoz. Alkalmas gabona, homok és apró szemcsés anyagok szállítására körülbelül 15°-30°-os dőlésszögű szállítósorokon.
Pontozott érdes öv
A pontozott felület kis megemelt gumipontokból áll, amelyek gyengéd súrlódást biztosítanak anélkül, hogy túlzott anyagvisszatartást okoznának. Főleg kartondobozok, zacskók, csomagolt áruk és gabonakezelésre használják kis szögű szállítósorokon kb. 15° alatt.
Gyémánt kereszt öv
A gyémánt keresztmintázat kiegyensúlyozott felületi súrlódást és oldalirányú anyagstabilitást biztosít. Viszonylag nyitott szerkezete a felülettisztítást is megkönnyíti, így alkalmas logisztikai válogatásra, könnyűipari termékek és készáru szállítására.
Hogyan befolyásolja a mintaválasztás a szállítószalag teljesítményét?
A fő kiválasztási tényezők a szállítási szög, az anyagjellemzők, a minta magassága és a szükséges felületi súrlódás. A magasabb vagy folytonosabb minta általában erősebb tapadást biztosít, míg a nyitott vagy alacsony profilú minta könnyebb tisztítást és alacsonyabb anyagmegtartást kínál.
| Minta típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| Zárt Chevron | Nagy tapadás és erős anyagtartás | Rögös érc, kő és adalékanyag meredek szállítása |
| Nyissa meg a V mintát | Mérsékelt csúszásgátló teljesítmény és könnyebb kisülés | Gabona, homok és szemcsés anyagok |
| Pontozott durva minta | Kis súrlódás és viszonylag könnyű tisztítás | Kartonok, zacskók és csomagolt áruk |
| Gyémánt kereszt minta | Kiegyensúlyozott súrlódás és oldalirányú stabilitás | Logisztikai és könnyűipari termékek |

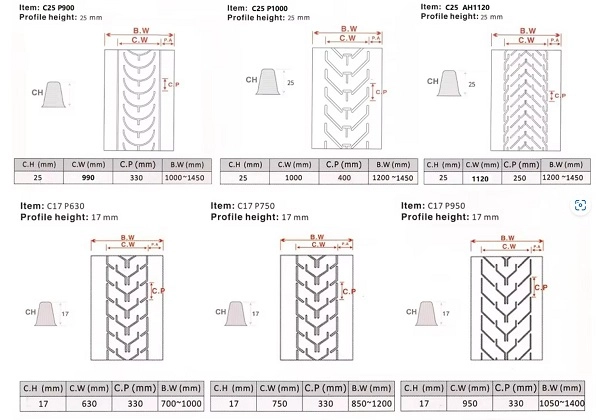

Milyen méreteket és specifikációkat kínál a YUFENG?
A YUFENG mintás szállítószalagokat szállít különböző vázszilárdsággal, szélességgel és mintamagassággal, hogy illeszkedjenek a különböző szállítószalag-szerkezetekhez. A standard opciók közé tartoznak az EP100–EP1000 és NN100–NN800 szövetvázak, 300–2400 mm-es hevederszélességek, valamint 6 mm, 16 mm, 25 mm és 32 mm mintamagasságok.
| Specifikáció | Elérhető tartomány |
|---|---|
| Szövet karkasz | EP100–EP1000 / NN100–NN800 |
| Öv szélessége | 300-2400 mm |
| Minta magasság | 6/16/25/32 mm |
| Felületi minta | Chevron / V / Dot / Diamond / Custom |
| Funkcionális gumi | Kopás / Lángálló / Magas hőmérséklet / Olaj / Hidegálló |
Melyik mintás öv alkalmas különböző alkalmazásokhoz?
Általános kopásálló Chevron mintás öv
Ez a szabványos konfiguráció normál hőmérsékletű ömlesztett anyagok szállításához. A kopásálló gumiborítás alkalmas szénre, homokra, mészkőre, sóderre és hasonló anyagokra, jellemző -20°C és +60°C közötti üzemi hőmérséklet-tartományban.
Lángálló, antisztatikus mintás öv
Ez a típus égésgátló és vezetőképes gumikeverékeket használ a föld alatti szállítási alkalmazásokhoz, ahol a tűz és a statikus elektromosság biztonsági kockázatot jelent. A szénbányákhoz használható modellek a vonatkozó MT/T668 követelmények szerint gyárthatók.
Magas hőmérsékletnek ellenálló mintás öv
A magas hőmérsékletű mintázott szalagok hőálló gumikeverékeket használnak forró anyagok, például cementklinker és acélsalak szállítására. A YUFENG konfigurációk körülbelül 180°C alatti anyaghőmérsékletekhez adhatók meg, az aktuális szállítási feltételeknek megfelelően.
Olajálló mintás öv
Az olajálló modellek NBR alapú fedőgumit használnak, hogy csökkentsék az ásványolaj, kenőanyagok és egyéb olajtartalmú anyagok által okozott duzzanatot és repedést. Alkalmasak vegyi üzemekben, olajjal kapcsolatos anyagmozgatásban és ipari termelési környezetben.
Alacsony hőmérsékletnek ellenálló mintás öv
Az alacsony hőmérsékletű készítmények megőrzik a gumi rugalmasságát hideg kültéri környezetben. Körülbelül -40°C-ig történő üzemeltetést igénylő alkalmazásokhoz is megadhatók, beleértve a külszíni bányászatot és a téli ömlesztett anyag szállítását.
Pontozott durva mintás logisztikai öv
Az alacsony profilú pontozott felület szabályozott súrlódást biztosít a kartonok, gabonazsákok és csomagolt termékek számára. Alkalmas raktári válogatásra és logisztikai szállításra, ahol nincs szükség túlzott felületi mintamagasságra.
Milyen testreszabási lehetőségek állnak rendelkezésre?
Minta Alak
A YUFENG zárt, nyitott V, pontozott, gyémánt keresztes és egyéb öntött felületi konfigurációkat biztosít a szállítószalag alkalmazásának megfelelően.
Minta magasság
A minta magassága a szállítási szög, az anyagméret és a kívánt markolat szerint választható. A standard opciók közé tartozik a 6 mm, 16 mm, 25 mm és 32 mm, egyedi méretekkel pedig az egyes berendezésekhez.
Szövet karkasz
Az EP poliészter szövet alacsony nyúlást és stabil méretteljesítményt biztosít, míg az NN nylon szövet nagyobb rugalmasságot és ütésállóságot biztosít. A megfelelő váz a szállítószalag hosszának, a rakodási feltételeknek és a tárcsa átmérőjének megfelelően választható ki.
Funkcionális gumikeverék
A burkolat gumija módosítható a lángállóság, az olajállóság, a magas hőmérséklettel szembeni ellenállás, az alacsony hőmérsékletű rugalmasság és egyéb működési követelmények érdekében.
Alsó felület konfigurációja
Az alsó felület szállítható sima szövet hátas szerkezettel vagy gumi hátas szerkezettel a szállítószalag keretének, a futómű elrendezésének és a beépítési követelményeknek megfelelően.

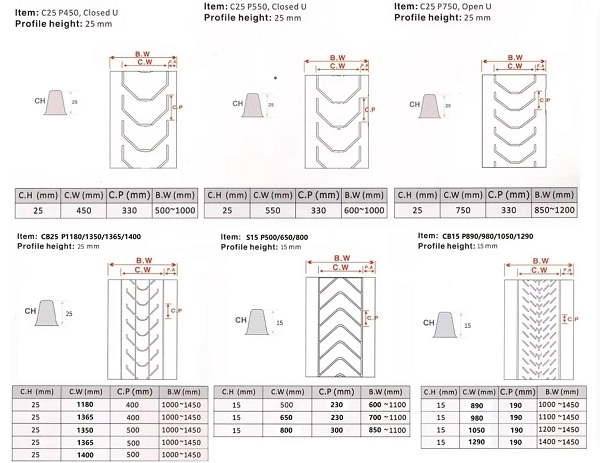

Hogyan készül a YUFENG mintás öv?
Szövet karkasz előkészítése
A nagy szakítószilárdságú EP poliészter-nylon vászon vagy NN nylon szövet a szükséges szakítószilárdságnak megfelelően kerül kiválasztásra. A szövetrétegek egyenletes lánc- és vetüléksűrűséget biztosítanak az egyenletes övfeszesség fenntartása érdekében.
Gumivegyületek előkészítése
A szűz természetes gumit, az NBR-t vagy más funkcionális gumikeverékeket a munkakörnyezetnek megfelelően választják ki. A vegyületet úgy alakították ki, hogy biztosítsa a szükséges kopás-, tapadás-, hőmérséklet- vagy vegyszerállóságot.
Mintaformázás és vulkanizálás
A mintás munkafelület és az övtest magas hőmérsékletű vulkanizálással van integrálva. Ezzel a szerkezettel elkerülhető az egyes gyenge minőségű mintás szalagok különálló ragasztása, és csökkenti a minta leválásának kockázatát az ismételt hajlítás során.
Gyári minőségellenőrzés
A szövet- és gumianyagokból gyártás előtt mintát vesznek a szakító-, nyúlási és tapadási teljesítmény szempontjából. A kész hevedereket szállítás előtt megvizsgálják a szövetváz teljesítménye, a burkolat gumi tulajdonságai és a mintakötés szempontjából.
Milyen nyersanyagokat használ a YUFENG?
Szakító karkasz
A YUFENG nagy szakítószilárdságú EP poliészter-nylon vásznat vagy szabályozott lánc- és vetüléksűrűségű NN nylonszövetet használ a stabil szakítószilárdság érdekében.
Mintás borító gumi
Szűz természetes gumi, NBR és funkcionális szintetikus gumi a kopás, az olaj, a hőmérséklet és a biztonsági követelmények szerint választható.
Kötött gumi ragasztás
A szövetrétegek és a gumikeverékek között nagy tapadású sima gumit használnak, hogy javítsák a rétegek közötti kötést és csökkentsék a folyamatos terhelés alatti rétegvesztés kockázatát.
Nyersanyag vizsgálat
Minden szövet- és gumianyag-tétel gyári laboratóriumi mintavételen esik át a szakítószilárdság, a nyúlás és a tapadás érdekében, mielőtt a vulkanizálási folyamatba kerülne. A belső követelményeket nem teljesítő anyagokat nem bocsátják gyártásra.
Milyen szabványokat követ a YUFENG mintás öv?
A YUFENG mintázatú szállítószalagok a vonatkozó nemzetközi és hazai szállítószalag-szabványokra hivatkozva készülnek, beleértve az ISO 14890, DIN 22102 és GB/T 7984 szabványokat. A földalatti szénbányászat lángálló modelljei a vonatkozó MT/T668 követelmények szerint gyárthatók. Az exportrendeléseket szükség esetén CE és SGS vizsgálati dokumentációval lehet támogatni.
Milyen minőségi dokumentumokat lehet benyújtani?
ISO9001 minőségirányítási tanúsítvány
Minőségirányítási rendszer dokumentációja biztosítható a minősített termékekhez és a vonatkozó rendelésekhez.
CE kiviteli dokumentáció
A vonatkozó termékkonfigurációkhoz és a rendeltetési piac követelményeihez a CE-vel kapcsolatos exportdokumentáció is rendelkezésre áll.
SGS tesztdokumentáció
Az SGS vizsgálati vagy nyersanyagteljesítményről szóló jelentések a vevői követelményeknek és a vizsgálati körnek megfelelően készíthetők.
Gyári teljesítményvizsgálati jelentés
A gyári vizsgálati dokumentáció kiterjedhet a szakítószilárdságra, a nyúlásra és a szállított övspecifikációhoz tartozó egyéb alkalmazható teljesítménymutatókra.

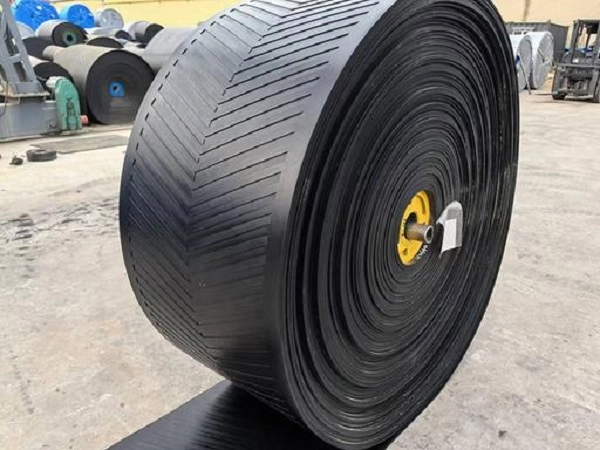

Mik az alapvető műszaki mutatók?
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Megnyúlás a szövetváz szakadásánál | ≥300% | ISO 6259 |
| A közbenső réteg hámlasztási ereje | ≥12 N/mm | ISO 2411 |
| Tartós nyúlás névleges terhelés mellett | ≤2,5% | DIN 22102 |
| A burkolat gumikopásvesztése | ≤0,8 cm³/1,61 km | ISO 4649 |
| Mintaragasztási teljesítmény | Nincs hámlás 10 000 hajlítási ciklus után | Gyári hajlítási teszt |
Hogyan vágjunk, toldunk és szereljünk fel mintás övet?
Forró vulkanizálási illesztés
Állandó szállítószalag-kötéseknél a szalagvégeket a szövetréteg szerkezetének megfelelően lépcsőzetes rétegekre vágják. A hézagfelületeket megtisztítják, a rétegek közé hozzáillő hézaggumit helyeznek be, valamint vulkanizáló prést alkalmaznak a szabályozott fűtéshez és nyomáshoz. Lehűlés és ellenőrzés után a kötés normál üzembe helyezhető.
Hideg ragasztó javítás
A hidegragasztás ideiglenes javításokhoz vagy kiválasztott rövid távú alkalmazásokhoz használható. A megfelelő szállítószalag-ragasztó felhordása előtt a sérült területet meg kell tisztítani és érdesíteni. A szállítószalag újraindítása előtt a javított szakaszt teljesen ki kell kötni.
Szállítószalag elrendezése
A felső hordozórészeknél megfelelő vályús feszítőgörgőket kell használni, míg a nagy esésű adagolási pontok köré ütőfékeket kell felszerelni. Az önbeálló futógörgők megfelelő időközönként elhelyezhetők a hosszú szállítósorokon a szalagkövetés szabályozása érdekében.

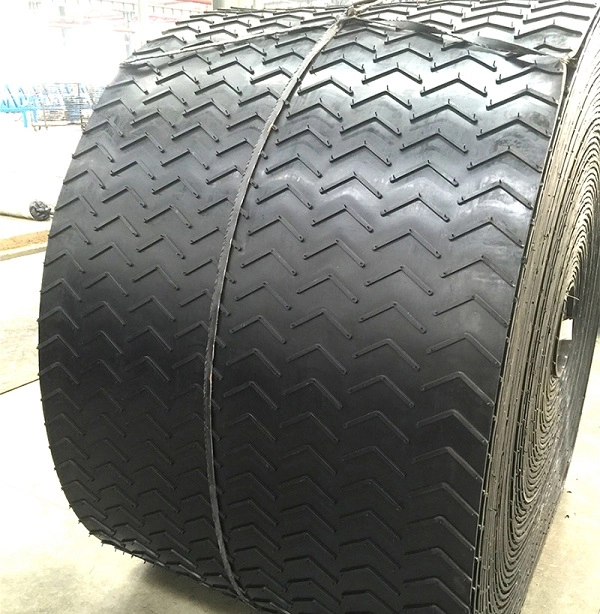

Milyen támogató termékeket szállíthat a YUFENG?
Szállítószalag sorozat
A YUFENG szövet szállítószalagot, acélzsinóros szállítószalagot, oldalfali szállítószalagot és durva felső szállítószalagot tud szállítani a különböző szállítási konfigurációkhoz.
Szállítószalag görgő sorozat
A kiegészítő termékek közé tartoznak a vályús feszítőgörgők, az ütőhengerek, az önbeálló futógörgők és a HDPE korróziógátló görgők.
Gumi tartozékok
Kopásálló gumilemezek, szállítószalag szegélylécek, javító ragasztók és tapaszkészletek szállíthatók a szállítószalag karbantartásához és javításához.
HDPE csővezeték sorozat
HDPE vízcsövek és HDPE kotrócsövek szállíthatók segédfolyadék szállítási alkalmazásokhoz a bányászatban és a kapcsolódó projektekben.
Egyedi feldolgozás
A YUFENG beállíthatja az öv szélességét, a szövetréteget, a minta magasságát és a funkcionális gumiösszetételt az ügyfél rajzai és működési feltételei szerint.
Hogyan történik a mintás szállítószalag csomagolása és tárolása?
Keskeny szélességű tekercsek
A 300-800 mm-es övszélességeknél az öv tömör papírmagra van feltekerve, és vízálló műanyag fóliával és külső szövött zacskóval védve.
Széles szélességű tekercsek
Az 1000–2400 mm széles szalagoknál a megerősítéshez acélpántot, konténeres szállításhoz ponyvavédelemmel és fa raklapos rakodással használnak.
Rövidített szakaszok
Az egyedi vágott szalagrészek külön csomagolhatók, hogy csökkentsék a mintázat felületi sérülését és karcolódását a kezelés és a szállítás során.
Tárolási feltételek
A mintás szállítószalagokat vízszintesen, legfeljebb 1,5 m-es halmozási magassággal kell tárolni. Kerülni kell a hosszú távú közvetlen napfényt, a vegyi oldószereket és más olyan körülményeket, amelyek felgyorsíthatják a gumi öregedését.
Hogyan kérhet árajánlatot mintás övre?
A nagykereskedelmi vagy egyedi mintás szállítószalaggal kapcsolatos követelményekhez adja meg a következő műszaki információkat, hogy a YUFENG kiválaszthassa a megfelelő váz- és mintakonfigurációt:
- Karkasz típusa: EP vagy NN
- Övszélesség
- Minta alakja és magassága
- Maximális szállítási szög
- Anyagtípus és csomóméret
- Üzemi hőmérséklet és szállítóközeg
- Szállítási távolság
- Teljes rendelési mennyiség
- Cél kézbesítési port
Ezen paraméterek alapján a YUFENG ki tudja értékelni az alkalmazáshoz szükséges szövetminőséget, szalagszerkezetet, burkolat gumit és mintázat konfigurációt.
YUFENG globális kapcsolattartási információ
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Gyári cím
Xiagou Villege, ETDZ, Qingdao, Shandong, Kína
