Professzionális gyártója a szállítószalag-követő rendszerek oktató- és beállító görgőjének
YUFENG Az üresjárati görgő betanítása és beállítása, más néven önképző központosító görgő, súrlódó önbeálló görgő vagy szalagkövető feszítőgörgő, a szállítószalag működése közbeni oldalirányú eltérések korrigálására szolgál. Főleg nagy távolságú szállítószalagokra szerelik fel, ahol a folyamatos szalagkövetés fontos az anyagkiömlés, az élkopás és az instabil szalagmozgás csökkentése érdekében.
A görgőegység általában egy fő tartógörgőből, függőleges vezetőgörgőkből és egy lengő tartókeretből áll. Amikor a szállítószalag elmozdul a tervezett középvonalától, a vezetőgörgő oldalirányú erőt kap, és a tartókeret kilengését idézi elő, korrekciós erőt hozva létre, amely visszavezeti a szalagot a tervezett futási helyzet felé.
A YUFENG súrlódási gyakorló görgőket, kúpos gyakorló görgőket, V-típusú visszatérő beállító görgőket, horganyzott konfigurációkat, HDPE változatokat és speciális vezetőgörgős konstrukciókat kínál bányászati, cement-, kikötői, vegyi és egyéb ömlesztett anyagok szállítórendszereihez.
Az üresjárati típusok betanítása és összehangolása
Súrlódási tréning beállító üresjárat
A súrlódást kiképző beállító feszítőkerék oldalsó vezetőgörgőkkel ellátott lengőkeretet használ, hogy reagáljon az öv oldalirányú mozgására. Elsősorban nagy távolságú és nagy teherbírású szállítószalagok felső szállító szakaszán alkalmazzák, ahol a gyakori szalageltérést ellenőrizni kell.
Kúpos képzési beállító téglalap
A kúpos görgő kúpos geometriájából adódóan a görgőfelület sebességének különbségeit használja fel, hogy passzív központosító hatást biztosítson. Alkalmas viszonylag kis terhelésű szállítórendszerekhez, beleértve a gabona-, csomagoló- és logisztikai szállítóberendezéseket.
V-típusú visszatérő beállító üresjárat
A V-típusú visszatérő görgő két görgőt használ, amelyek V-alakúak, hogy korlátozzák az üres visszatérő szalag oldalirányú mozgását. Viszonylag egyszerű felépítése alkalmassá teszi a hagyományos szállítórendszerek alsó visszatérő szakaszára.
| Henger típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| Súrlódási tréning beállító üresjárat | Lengőkeret korrekció érzékeny oldalirányú reakcióval | Felső szállítórész és nagy távolságú, nagy teherbírású szállítás |
| Kúpos képzési beállító téglalap | Passzív központosítás a kúpos görgősebesség-különbség révén | Könnyű rakományú gabona, logisztika és általános szállítás |
| V-típusú visszatérő beállító üresjárat | A V alakú szerkezet korlátozza a visszatérő szalag mozgását | Alsó visszatérő szakasz és szárazanyag-szállítás |
Automatikus szalagkövetési elv
Szíj eltérés észlelése
Amikor a szállítószalag oldalirányban elmozdul normál futási helyzetéből, a szalag éle érintkezik a függőleges vezetőgörgővel. A vezetőgörgő átadja az oldalirányú erőt a tartókeretnek.
Lengőkeret mozgása
A vezetőerő hatására a teljes beállító feszítőgörgő egység elfordul a tartószerkezete körül. A lengési szöget az öv eltérése és a beállító mechanizmus kialakítása határozza meg.
Javító erő létrehozása
Amint a görgőkeret megváltoztatja a szalaghoz viszonyított tájolását, fordított vezetőerő keletkezik, amely segíti a szalagot a szállítószalag középvonala felé mozgatni.
Öv vissza a központba
Ahogy a szíj visszamozdul normál helyzete felé, a vezetőgörgőre ható oldalirányú erő csökken, és a beállító egység visszatér normál helyzetébe, lehetővé téve a folyamatos követési korrekciót működés közben.
Az üresjárati konfigurációk képzése és összehangolása

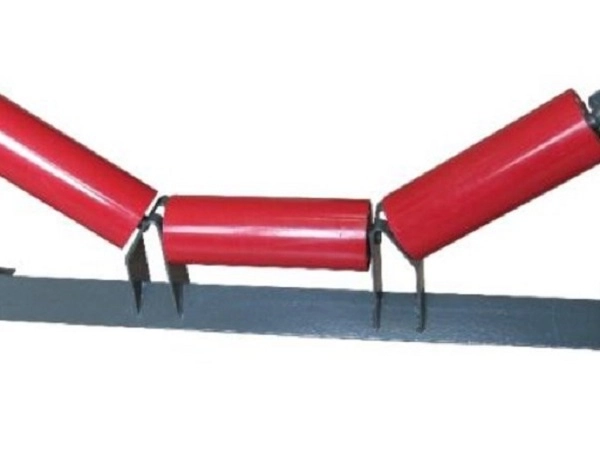

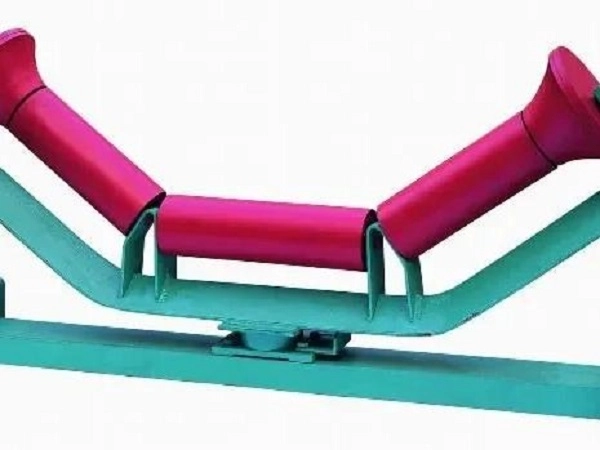

Háromgörgős vályúsúrlódási tréning alapjárat
A háromgörgős vályútest kétoldali függőleges vezetőgörgőkkel kombinálva a felső hordozórészekhez használatos. Megfelelő időközönként felszerelhető nagy távolságú nehéz anyagokat szállító szállítószalagokra, hogy segítse a szalagok eltérésének szabályozását.
Kúpos gyakorló görgő
A kúpos görgős konfiguráció passzív szíjközpontosítást tesz lehetővé a kerületi sebesség különbségei révén. Alkalmas kis terhelésű alkalmazásokhoz, ahol alacsonyabb futási zajra és egyszerű nyomkövetési segítségre van szükség.
V-Type Return Training Idler
A V-típusú szerkezet támogatja az üres visszatérő szalagot, miközben korlátozza az oldalirányú mozgást. Használható a visszatérő oldali szalagkövető elrendezés részeként hosszú szállítószalagokon.
Tűzihorganyzott gyakorló üresjárat
A henger és a tartókonzol tűzihorganyzott kezelést kapnak, hogy javítsák a korrózióállóságot kültéri szállítási környezetekben, például nyitott raktárépületekben, kikötőkben és párás ipari területeken.
HDPE Shell Training Idler
A fő görgő HDPE héjat használ, míg a vezetőelemek az alkalmazásnak megfelelően vannak kiválasztva. Ez a konstrukció elkerüli a hagyományos acélhéj-korróziót, és alkalmazható vegyi üzemekben, tengerparti területeken és sóködös környezetben.
Lángálló antisztatikus oktató téglajárat
A vezetőképes és égésgátló vezetőgörgős anyagok konfigurálhatók az alkalmazható földalatti szénbányák szállítórendszereihez, ahol a szalagkövető alkatrészeknek további biztonsági követelményeknek kell megfelelniük.
Műszaki előírások
| Tétel | Specifikáció |
|---|---|
| Szabványos görgőátmérő | 76/89/108/114/133/168/194/219 mm |
| Illesztett övszélesség | 500-2400 mm |
| Típusok igazítása | Súrlódás / Kúpos / V-típusú visszatérés |
| Lengésszög | 15°–30° a standard súrlódásos edzési konfigurációhoz |
| Vezetőgörgő magassága | Testreszabható |
| Shell anyag | Q235 szénacél / HDPE / 304 rozsdamentes acél |
| Hordozó | Hazai nagy pontosságú / SKF / FAG C3 hasadék |
| Tömítésvédelem | Dupla/háromszoros kompozit labirintustömítés |
| Felületkezelés | Elektrosztatikus permetezés / Tűzihorganyzás / PU késleltetés |
| Alkalmazás | Bányászat / Cement / Port / Vegyi / Ömlesztett anyagok szállítása |
Testreszabási lehetőségek
Main Roller Shell
A YUFENG Q235 szénacélból, HDPE-ből és 304 rozsdamentes acélból készült főgörgőt tud biztosítani a terhelési, korróziós és környezetvédelmi követelményeknek megfelelően.
Felületkezelés
Elektrosztatikus szórás, tűzihorganyzás és PU késleltetési lehetőségek állnak rendelkezésre a szükséges korrózióvédelemnek, kopásállóságnak és működési környezetnek megfelelően.
Lengés mechanizmus
A támasztómechanizmus súrlódó lengőszerkezetként, kúpos passzív központosító szerkezetként vagy V-típusú visszatérő beállító szerkezetként konfigurálható a szíj helyzetének és követési követelményeinek megfelelően.
Tömítőrendszer
Dupla vagy hármas kompozit nylon labirintus tömítő szerkezetek választhatók gumi érintkező tömítésekkel, hogy csökkentsék a por és a víz behatolását a csapágy üregébe.
Csapágy konfiguráció
A hazai nagypontosságú csapágyak vagy az importált SKF/FAG C3 hézagcsapágyak a szállítószalag működési feltételeinek és az ügyfelek igényei szerint határozhatók meg.
Speciális vezetőgörgős anyagok
Az alacsony hőmérsékletű, égésgátló és antisztatikus vezetőgörgős anyagok speciális bányászati és hidegrégiós alkalmazásokhoz konfigurálhatók.
Nyersanyagok és hengergyártás
Main Roller Shell
A szabványos acélhengerek Q235 nagyfrekvenciás ERW acélcsövet használnak, míg a HDPE konfigurációk szűz HDPE anyagot használnak. A héj méretei és falvastagsága a szükséges szállítószalag terheléshez igazítható.
Görgős tengely
A tengelyhez szabványos konfigurációkban 45# hidegen húzott tömör köracélt használnak, amely radiális és lengőterhelések esetén ellenáll a hajlításnak.
Vezetőgörgő külső réteg
Az oldalsó vezetőgörgők kopásálló természetes gumit vagy poliuretánt használhatnak, hogy csökkentsék a közvetlen kemény érintkezést a szállítószalag élével a nyomkövetés korrekciója során.
Lengőtartó
A lengőkeret Q235 vastag acéllemezből gyártható integrált sajtolási és hegesztési eljárásokkal, hogy biztosítsa az ismétlődő oszcilláló mozgáshoz szükséges szerkezeti alátámasztást.
Tömítő alkatrészek
A nagy szilárdságú nylon labirintusgyűrűket és az időjárásálló nitril gumi tömítőgyűrűket használják a csapágyfelület por és nedvesség elleni védelmére.
Nyersanyag vizsgálat
Az acélcsövekből, tengelyekből és csapágyakból mintát vesznek a megfelelő forgási ellenállás, méretpontosság és a fáradással kapcsolatos tulajdonságok szempontjából, mielőtt az összeszerelési folyamatba lépnének. A minősíthetetlen anyagokat elutasítjuk.
Teljesítménymutatók
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Forgási ellenállási együttható | ≤0,008 | ISO 15365 |
| Por- és vízvédelmi fokozat | IP65 | IP-teszt szabvány |
| Névleges lengés élettartam | ≥30 000 munkaóra | Gyári lengés kifáradási teszt |
| Hengerhéj koncentrikussága | ≤0,5 mm | Tárcsajelző teszt |
| Vezetőgörgős gumikopásvesztés | ≤1,0 cm³/1,61 km | ISO 4649 |
| Lengőkeret Szabad lengésszög | 15°-30° | Gyári teszt |
A tényleges követési teljesítmény a heveder szélességétől, a szalagfeszességtől, a szállítószalag beállításától, a görgő konfigurációjától, az anyagterheléstől, a beépítési helyzettől és a működési feltételektől függ.
Jelentkezések szállítószalag állapot szerint
Nagy távolságú nehéz anyagok szállítása
A súrlódásképző beállító feszítőgörgők ércet, szenet, cement alapanyagokat és egyéb nehéz ömlesztett anyagokat szállító nagy távolságú szállítószalagokhoz alkalmasak, ahol a folyamatos működés során a szalagkövetést fenn kell tartani.
Könnyű terhelésű anyagszállítás
A kúpos kiképző feszítőgörgők gabona, csomagoló termékek és könnyű aggregátumok szállítására használhatók, ahol a szükséges hevederterhelés és nyomkövető erő viszonylag mérsékelt.
Visszatérő szíj igazítás
Az alsó üres visszatérő szakaszon V-típusú visszatérő görgőket használnak, amelyek segítenek korlátozni a szíj oldalirányú mozgását bonyolult mechanikai korrekciós szerkezetek hozzáadása nélkül.
Kültéri szállítás
Horganyzott konfigurációk választhatók szabadtéri raktárépületekhez, kikötőkhöz és nedves kültéri környezetekhez, ahol a légköri nedvesség felgyorsíthatja a korróziót.
Korrozív környezetek
A HDPE héjkonfigurációi megfontolhatók part menti, vegyi és sóködös környezetekben, ahol a fémkorrózió csökkentése fontos része a szállítószalag alkatrészeinek kiválasztásának.
Földalatti Bányászat
Az alkalmazható égésgátló és antisztatikus vezetőgörgős konfigurációk használhatók a föld alatti szénbányák szállítószalagjaihoz, a vonatkozó biztonsági követelményeknek megfelelően.
Telepítés és csere
Új szállítószalag-keret
Az oktatási beállító feszítőgörgő tartót a tervezett beépítési távolságnak megfelelően a szállítószalag keretére kell rögzíteni. Ezután a vezetőgörgő magasságát úgy kell beállítani, hogy a vezetőgörgő és a szíj éle közötti távolság kb. 5-10 mm legyen, miközben a teljes keretnek képesnek kell lennie szabadon lengődni.
Lengésmechanizmus beállítása
A beszerelés után a konzol rögzítőcsavarjait biztonságosan meg kell húzni anélkül, hogy korlátozná a tervezett lengésmozgást. Az övet ellenőrzött körülmények között kell működtetni, hogy ellenőrizni lehessen a követési teljesítményt, és szükség esetén lehetővé tegye a konzol végső helyzetének beállítását.
Kopott görgő csere
Karbantartás előtt a szállítószalagot le kell állítani és le kell választani az áramforrásról. A konzolrögzítők meglazítása után a komplett beállító szerelvény eltávolítható, míg a sérült főgörgő vagy vezetőgörgő külön cserélhető, ha a szerkezet megengedi.
Távolsági elrendezés
Körülbelül 500 m-nél hosszabb távolsági szállítószalagok esetén megfelelő időközönként be lehet rendezni a futószalagok kiképzését. A tényleges távolságot a szállítószalag beállításától, a szalag viselkedésétől és a működési feltételektől függően kell meghatározni.
Megfelelő szállítószalag-rendszerű termékek
Szállítószalag sorozat
A YUFENG szövet szállítószalagot, acélzsinór-szállítószalagot, oldalfali szállítószalagot, csőszállítószalagot, mintás szállítószalagot és durva felső szállítószalagot szállít a különböző szállítószalag-konfigurációkhoz.
Szállítószalag görgő sorozat
A támasztó termékek közé tartoznak a vályús feszítőgörgők, az ütköző futógörgők, a visszatérő futógörgők, az önbeálló görgőegységek, valamint a megfelelő konzolok és támasztóállványok.
Gumi tartozékok
Kopásálló gumilemezek, szállítószalag szegélylécek, vulkanizálás javító ragasztók és tapaszkészletek állnak rendelkezésre a szállítószalagok felszereléséhez, karbantartásához és helyszíni javításához.
HDPE csővezeték sorozat
A HDPE vízcsövek és a HDPE kotrócsövek kisegítő víz- és hígtrágya-szállítási alkalmazásokhoz szállíthatók bányászati és ipari projektekben.
Egyedi feldolgozás
A YUFENG beállíthatja a görgő átmérőjét, a vezetőgörgő magasságát, a lengés szögét, a tengely méreteit és a tömítőszerkezetet az ügyfél munkarajzai és szállítószalag követelményei szerint.
Szabványok és minőségi dokumentáció
Szállítószalag szabványok
A YUFENG képzési és beállító görgők a CEMA, GB/T10595 és ISO15365 szállítószalag-berendezésekre és a görgők teljesítményére vonatkozó követelményeknek megfelelően készülnek.
Biztonsági követelmények
A földalatti bányászatra szánt konfigurációk a vonatkozó szénbányák biztonsági követelményei szerint gyárthatók. Az alkalmazandó tanúsítvány a végső termék konfigurációjától és a tervezett felhasználástól függ.
Minőségi dokumentáció
A rendelkezésre álló dokumentáció tartalmazhatja az ISO9001 minőségirányítási tanúsítványt, a CE exportdokumentációt, az SGS nyersanyagvizsgálati jelentéseket, a szénbányák biztonsági vizsgálati dokumentációját, valamint a gyári lengés-kifáradás és az élettartam vizsgálati jelentéseket.
Csomagolás és tárolás
Kis átmérőjű igazító üresjárati csoportok
A 76, 89 és 108 mm-es beállító feszítőgörgő-szerelvények acélhuzallal kötegelhetők, a tengelyekre védőkupakokkal szerelhetők fel, és szállításhoz tömör fadobozokba csomagolhatók.
Nagy, nehéz igazodó üresjárati keretek
A 168, 194 és 219 mm-es nehéz beállító görgőcsoportok fa raklapokra helyezhetők és műanyag fóliával védhetők, hogy csökkentsék a konzol karcolódását és a szállítás közbeni felületi sérüléseket.
HDPE beállító üresjáratok
A HDPE konfigurációk habbal vagy más párnázóanyaggal elválaszthatók, hogy csökkentsék a felületi ütközést és deformációt be- és kirakodás közben.
Tárolási követelmények
A betanítási beállító görgőket vízszintesen, raklapokon kell tárolni, amelyek ajánlott halmozási magassága legfeljebb 1,2 m. A kültéri tárolás során vízálló burkolatot kell használni, és kerülni kell az esővíznek és a közvetlen napfénynek való tartós kitettséget.
Hogyan válasszuk ki a megfelelő képzési és beállító görgőt
Szállítószalag helyzete
Először határozza meg, hogy a felső hordozórészhez vagy az alsó visszatérő szakaszhoz szükséges-e a beállító feszítőgörgő. A súrlódást gyakorló görgőket általában szakaszok szállítására, míg a V-típusú szerkezeteket általában visszatérő szakaszokra használják.
Szíj szélessége és görgő átmérője
Adja meg a szállítószalag szélességét és a meglévő keret méreteit a megfelelő görgőátmérő, görgőhossz, tengelykonfiguráció és vezetőgörgő méretének meghatározásához.
Szállítószalag hossza és terhelése
A szállítószalag hossza, a szalag feszültsége és az anyagterhelés befolyásolja a szükséges nyomkövetési szerkezetet. A nagy távolságú, nagy terhelésű rendszerek általában jobban reagálnak a gyakorló görgős konfigurációkra, mint a rövid, könnyű terhelésű szállítószalagok.
Munkakörnyezet
A szénacél, horganyzott, HDPE vagy rozsdamentes acél szerkezetek kiválasztásakor figyelembe kell venni a páratartalmat, a sópermetet, a vegyi expozíciót, a hőmérsékletet és a külső körülményeket.
Az öv eltérési jellemzői
A megfelelő képzési mechanizmus kiválasztása előtt értékelni kell a szalagok eltérésének gyakoriságát és súlyosságát a szállítószalag beállításával, a rakodási feltételekkel és a meglévő üresjárati elrendezéssel együtt.
Kérjen árajánlatot a képzésre és a tétlenség beállítására
Szükséges műszaki paraméterek
A pontos árajánlathoz adja meg az illeszkedő szállítószalag szélességet, a görgő külső átmérőjét, az igazító feszítőgörgő típusát, például súrlódó, kúpos vagy V-típusú visszatérőt, a munkakörnyezetet, a teljes rendelési mennyiséget és a cél szállítási portot.
A YUFENG műszaki mérnökei a szállítószalag alkalmazásának megfelelően értékelhetik a megfelelő görgőkonfigurációt, a vezetőgörgő méreteit, a lengőszerkezetet, a csapágyat és a tömítési rendszert.
