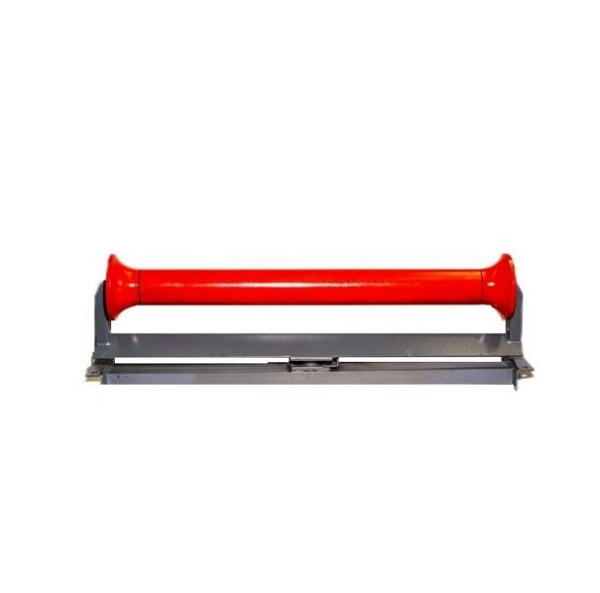

Gyári, közvetlen visszatérő görgő nagy teherbírású szállítószalag-rendszerekhez
YUFENG Visszatérő görgő, más néven visszatérő görgő vagy hátsó szállítószalag feszítőgörgő, a szállítószalag alsó visszatérő szakaszára van felszerelve, hogy támogassa az üres szállítószalagot, amikor az visszafelé halad a hajtó- vagy farokrészhez. Fő funkciói az öv alakjának megőrzése, a megereszkedés csökkentése, a sima visszatérő mozgás támogatása és a stabil szalagkövetés fenntartása.
A YUFENG lapos párhuzamos, V-típusú központosító, spirális öntisztító, HDPE korróziógátló, horganyzott és gumi tárcsás visszafolyó görgőket szállít bányászathoz, cementhez, kikötőkhöz, vegyi üzemekhez, erőművekhez és egyéb ömlesztett anyagok szállításához. Különböző héjanyagok, felületkezelések, tömítőszerkezetek és csapágykonfigurációk választhatók a szalagszélesség, az anyagtulajdonságok és a munkakörnyezet szerint.
A szabványos külső átmérők a következők: 76, 89, 108, 114, 133, 168, 194 és 219 mm, a görgőhossz és a falvastagság a szállítószalag keretrajzai szerint kapható. A görgőket úgy tervezték, hogy kompatibilisek legyenek a szokásos DTII, TD75 és CEMA szállítószalag-szerkezetekkel.

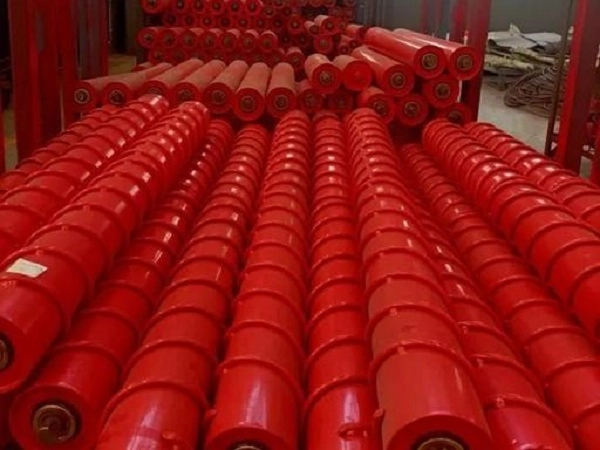

Típusok különböző szállítószalag-feltételekhez

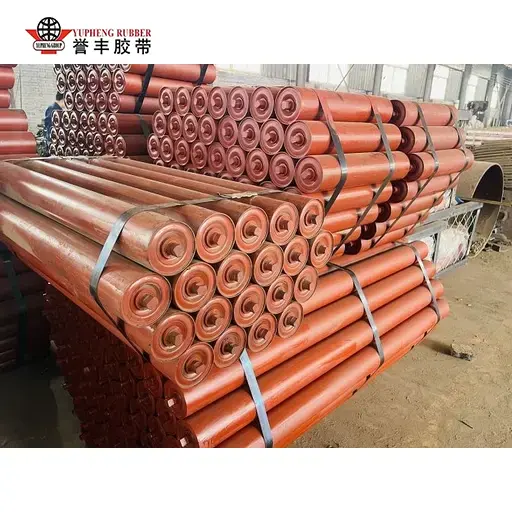

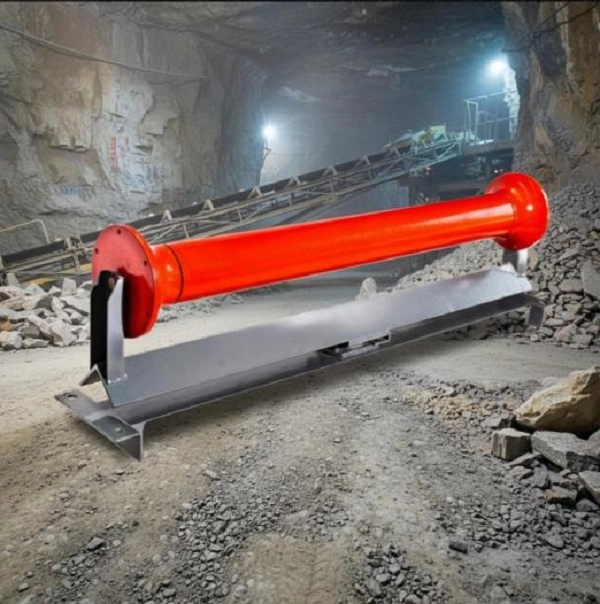

Lapos, párhuzamos visszatérő görgő
A lapos, párhuzamos visszatérő görgő egyetlen egyenes hengeres görgőt használ a tehermentes szalag megtámasztására. Egyszerű felépítése alkalmas száraz és viszonylag nem ragadós anyagokat szállító hagyományos szállítósorokhoz, ahol alapvető visszatérő szalagtámaszra van szükség.

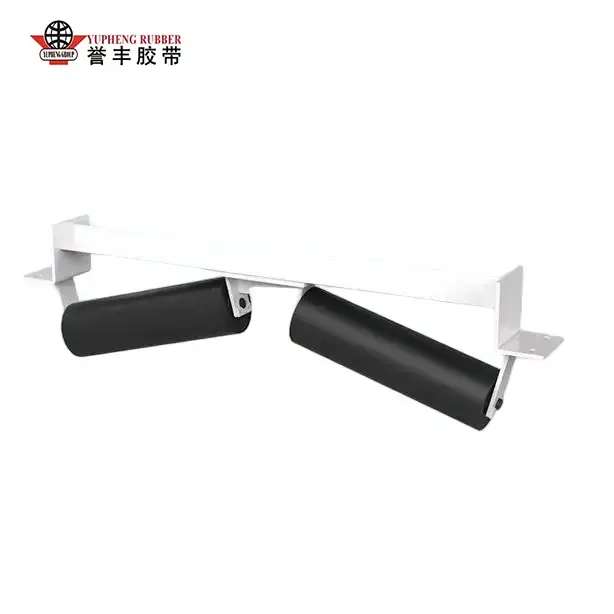

V-típusú központosító visszatérő görgő
A V-típusú visszatérő görgő két görgőt használ, amelyek V-konfigurációban vannak elrendezve, hogy további szíjközpontosító vezetést biztosítsanak. Alkalmas olyan távolsági szállítósorokhoz, ahol a folyamatos visszatérő üzem során szalageltérés léphet fel.
Spirális öntisztító visszafolyó görgő
A spirális visszatérő görgő spirális felületi profillal segít eltávolítani az agyagot, a nedves homokot és más ragadós anyagokat a szállítószalag hátuljáról. Alkalmas nedves bányákhoz, agyagbányákhoz és szállítórendszerekhez, amelyek magas visszavezetési tapadású anyagokat kezelnek.
HDPE műanyag visszatérő görgő
A HDPE visszatérő görgő egy nem fém burkolatot használ, amely ellenáll a rozsdának, a nedvességnek és a kiválasztott vegyi anyagoknak. Alacsonyabb működési zaj- és korrózióálló felépítése alkalmassá teszi parti kikötőkbe, vegyi üzemekbe és párás ipari környezetbe.
| Henger típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| Lapos párhuzamos visszatérő alapjárat | Egyszerű szerkezet és alapvető övtámasz | Száraz ömlesztett anyagok és hagyományos visszatérő szakaszok |
| V-típusú visszatérő alapjárat | Továbbfejlesztett szíjközpontosító képesség | Hosszú távú szállítóvezetékek, amelyek hajlamosak a szalag eltérésére |
| Spirális öntisztító visszatérő alapjárat | Eltávolítja a ragacsos anyagokat az öv felületéről | Nedves bányák, agyag és ragadós anyag szállítása |
| HDPE műanyag visszatérő téglajárat | Rust-free, corrosion resistant and low noise | Tengerparti, nedves és kémiai környezet |
Konfigurációk különböző szállítószalag-alkalmazásokhoz
Lapos párhuzamos visszatérő görgő
A lapos párhuzamos konfiguráció az alsó üres hevederrész szabványos visszatérési támogatása. Alkalmas szénhez, mészkőhöz, homokhoz és más viszonylag száraz ömlesztett anyagokhoz, ahol a visszatérő szalagnak normál beállítási követelményei vannak.
V-típusú központosító visszatérő görgő
A V-típusú konfiguráció további oldalirányú vezetést biztosít, amikor az öv a visszatérő szakaszon mozog. Segíthet korlátozni a bal-jobb szalag mozgását a hosszú szállítószalag-rendszereken, és csökkentheti a további korrekciós alkatrészektől való függést, ha a szállítószalag kialakítása lehetővé teszi.
Spirális öntisztító visszatérő görgő
A spirálszerkezetet ragadós anyagmaradványokat szállító visszatérő szalagokhoz tervezték. A spirális profil segít eltávolítani a felgyülemlett agyagot, iszapot és nedves homokot a szalag felületéről, hogy csökkentse az anyag felhalmozódását a henger körül.
Tűzihorganyzott visszatérő görgő
A tűzihorganyzás további korrózióvédelmet biztosít az acélhenger felületének. Ez a konfiguráció alkalmas kültéri raktárudvarokhoz, szabadtéri szállítóvezetékekhez és egyéb nedves környezetekhez, ahol a hagyományos kezeletlen acél gyorsabban korrodálhat.
HDPE korróziógátló visszatérő görgő
A HDPE héj kiküszöböli a hagyományos acélfelületi rozsdát, és ellenáll a nedvességnek, a sópermetnek és a kiválasztott vegyi anyagoknak. Alkalmas tengerparti terminálokhoz, vegyi műhelyekhez és egyéb korrozív környezetekhez.

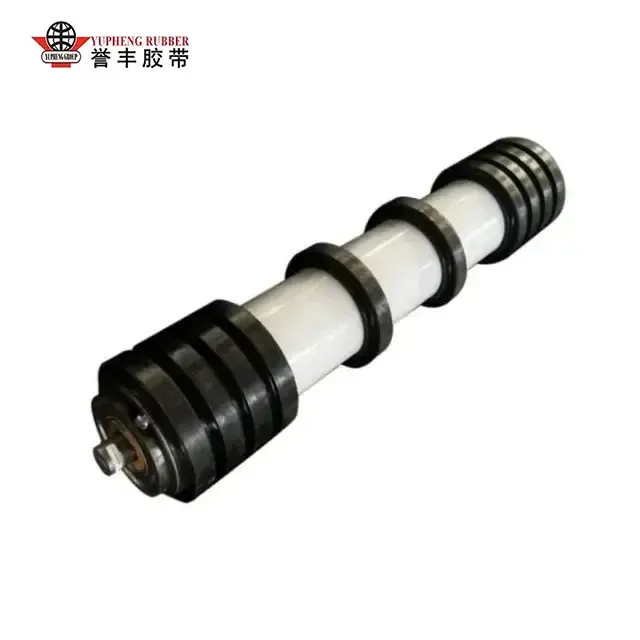

Gumi tárcsa visszatérő görgő
A görgőtengely mentén gumitárcsák vannak elhelyezve, hogy rugalmas érintkezést biztosítsanak a visszatérő szalaggal. A szerkezet elnyeli a szíj vibrációjának egy részét, és csökkenti a közvetlen kopást a visszatérő szalag és a merev acél görgőfelület között.
Műszaki adatok
Henger átmérője
A YUFENG 76, 89, 108, 114, 133, 168, 194 és 219 mm-es szabványos külső átmérőket kínál. Az átmérő kiválasztásakor figyelembe kell venni a szalag sebességét, a szalag szélességét, a visszatérő terhelést, a szállítószalag hosszát és a szállítószalag keretének tervezési követelményeit.
Övszélesség illeszkedés
A visszatérő feszítőgörgőt körülbelül 500-2400 mm-es szállítószalag-szélességhez tervezték. A görgő hossza és a tengely mérete testreszabható a tényleges keret és a konzol méreteinek megfelelően.
Szállítószalag-keret kompatibilitás
A YUFENG Return Idler Roller termékek DTII, TD75 és CEMA típusú szállítószalag szerkezetekhez konfigurálhatók. A vevőknek meg kell adniuk a meglévő görgőméreteket vagy keretrajzokat, amikor egy meglévő szállítószalag-rendszerben hengereket cserélnek.
Szíj kompatibilitás
A görgők a szalagszélesség, a visszatérő szerkezet és a szállítószalag elrendezése szerint illeszthetők a szövet szállítószalaggal, acélzsinóros szállítószalaggal, oldalfali szállítószalaggal és csőszállítószalag-rendszerrel.
Anyag és tömítési lehetőségek
Hengerhéj anyaga
A rendelkezésre álló héjanyagok közé tartozik a Q235 szénacél, HDPE és 304 rozsdamentes acél. A szénacél általános nagy teherbírású szállításhoz, a HDPE a korrózióra érzékeny környezetekhez, a 304 rozsdamentes acél pedig a nagyobb korrózióállóságot igénylő alkalmazásokhoz alkalmas.
Felületkezelés
A felületkezelési lehetőségek közé tartozik az elektrosztatikus permetezés, a tűzihorganyzás és a gumitárcsa burkolása. A kiválasztott kezelés a kültéri páratartalom, korrozív közeg, ütési és övérintkezési követelményekhez igazítható.
Tömítési szerkezet
A dupla és tripla kompozit nylon labirintus tömítőrendszerek segítségével korlátozható a por és a víz bejutása a csapágyüregbe. A gumi érintkezőtömítések további akadályt képezhetnek a csapágyszerelvény körül.
Csapágy konfiguráció
A hazai nagypontosságú csapágyak vagy az importált SKF/FAG C3 hézagcsapágyak az üzemeltetési követelményeknek, a folyamatos működési feltételeknek és az ügyfél specifikációinak megfelelően választhatók ki.
Különleges munkakörülmények
Speciális konfigurációk, mint például égésgátló és antisztatikus visszatérő görgők földalatti szénbányászatokhoz vagy alacsony hőmérsékletnek ellenálló görgők hidegrégiós külszíni bányákhoz, a tényleges alkalmazástól függően jöhetnek számításba.
Támasztókonzolok
A YUFENG különböző méretű visszatérő görgős tartókonzolokat tud szállítani, így a kiválasztott görgő illeszthető a szállítószalag keretéhez és a beépítési szerkezethez.
Szerkezet és nyersanyagok
Roller Shell
A szabványos acél visszatérő görgők Q235 nagyfrekvenciás ERW acélcsövet használnak, míg a HDPE változatok szűz HDPE anyagot. A héj falvastagsága a görgő hosszának, a terhelésnek és a szükséges szerkezeti szilárdságnak megfelelően állítható.
Görgős tengely
A tengelyhez szabványos konfigurációkban 45# hidegen húzott tömör köracélt használnak, amely ellenáll a hajlításnak és a deformációnak a folyamatos működés során.
Hordozó
A forgó szerelvényben C3-as hézagú mélyhornyú golyóscsapágyakat használnak. A csapágy kiválasztása befolyásolja a forgási ellenállást, a hőmérséklet-emelkedést és az élettartamot a szállítószalag folyamatos működése során.
Tömítő alkatrészek
A tömítőszerkezet nagy szilárdságú nylon labirintus gyűrűket és időjárásálló nitril gumi tömítőgyűrűket tartalmazhat, hogy csökkentse a por és a víz bejutását a csapágyüregbe.
Nyersanyag vizsgálat
Az acélcsövekből, tengelyekből és csapágyakból mintát vesznek és ellenőrzik, mielőtt az összeszerelési folyamatba kerülnének. Azokat az anyagokat, amelyek nem felelnek meg a gyári ellenőrzési követelményeknek, a gyártás előtt visszautasítják.
Teljesítménymutatók
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Forgási ellenállási együttható | ≤0,008 | ISO 15365 |
| Por- és vízvédelmi fokozat | IP65 | IP-teszt szabvány |
| Névleges terhelési élettartam | ≥30 000 munkaóra | Gyári gyorsított öregedési teszt |
| Hengerhéj koncentrikussága | ≤0,5 mm | Tárcsajelző teszt |
| Csapágy öregedésgátló idő | ≥500 órás magas hőmérsékletű öregedési teszt | Belső laborvizsgálat |
| Axiális statikus terhelhetőség | 1,5-szeres névleges terhelés deformáció nélkül | Statikus nyomás teszt |
A görgő tényleges teljesítménye az átmérőtől, a héj falvastagságától, a csapágy típusától, a tömítőszerkezettől, a szállítószalag sebességétől, a szalagfeszességtől, a környezeti feltételektől és a karbantartási gyakorlattól függ.
Szabványok és minőségi dokumentáció
Szállítószalag ipari szabványok
A YUFENG Return Idler Roller termékek a CEMA, GB/T10595 és ISO15365 szállítószalag-berendezésekre és a görgők teljesítményére vonatkozó követelményeknek megfelelően készülnek.
Biztonsági követelmények
A földalatti bányászati alkalmazásokhoz szánt visszatérő görgők a vonatkozó szénbányák biztonsági követelményei szerint konfigurálhatók. A pontos biztonsági dokumentáció a kiválasztott terméktől és a tervezett alkalmazástól függ.
Dokumentáció exportálása
A rendelkezésre álló dokumentáció tartalmazhatja az ISO9001 minőségirányítási tanúsítványt, a CE exportdokumentációt, az SGS nyersanyagvizsgálati jelentéseket, a szénbányák biztonsági vizsgálati dokumentációját, valamint a gyári forgási ellenállást és az élettartamra vonatkozó vizsgálati jelentéseket a termék és a célpiac szerint.
Telepítés és csere
Új szállítószalag-keret
A visszatérő görgős tartókonzol a tervezett távolságnak megfelelően a szállítószalag keretéhez van rögzítve. A görgős tengely mindkét vége egy vonalban van a konzol rögzítő furataival, és rögzíti a megadott csapokkal vagy csavarokkal. A görgőnek szabadon kell forognia rendellenes ellenállás nélkül a szállítószalag üzembe helyezése előtt.
Kopott visszatérő görgő csere
Csere előtt le kell állítani a szállítószalagot, és le kell választani az áramellátást. A tengelyrögzítő alkatrészek eltávolítása után a sérült visszatérő görgő eltávolítható és új egységgel cserélhető. A szállítószalag újraindítása előtt ellenőrizni kell az új görgő rugalmas forgását.
V-típusú visszatérő görgő elrendezés
A V-típusú visszatérő görgők megfelelő időközönként elhelyezhetők a nagy távolságú szállítósorokon, ahol a szalagkövetés további alátámasztást igényel. A tényleges távolságot a szállítószalag szerkezete, a szalag viselkedése és a működési feltételek alapján kell meghatározni.
Spirálhenger beszerelés
Spirális öntisztító visszatérő görgőket kell használni a nedves vagy ragadós anyagokat szállító szállítószalagokon, ahol a szalag visszahordása felhalmozódhat a visszatérő oldalon. A telepítés során biztosítani kell, hogy a spirális felület illeszkedjen a szalag futási irányához és a szállítószalag szerkezetéhez.

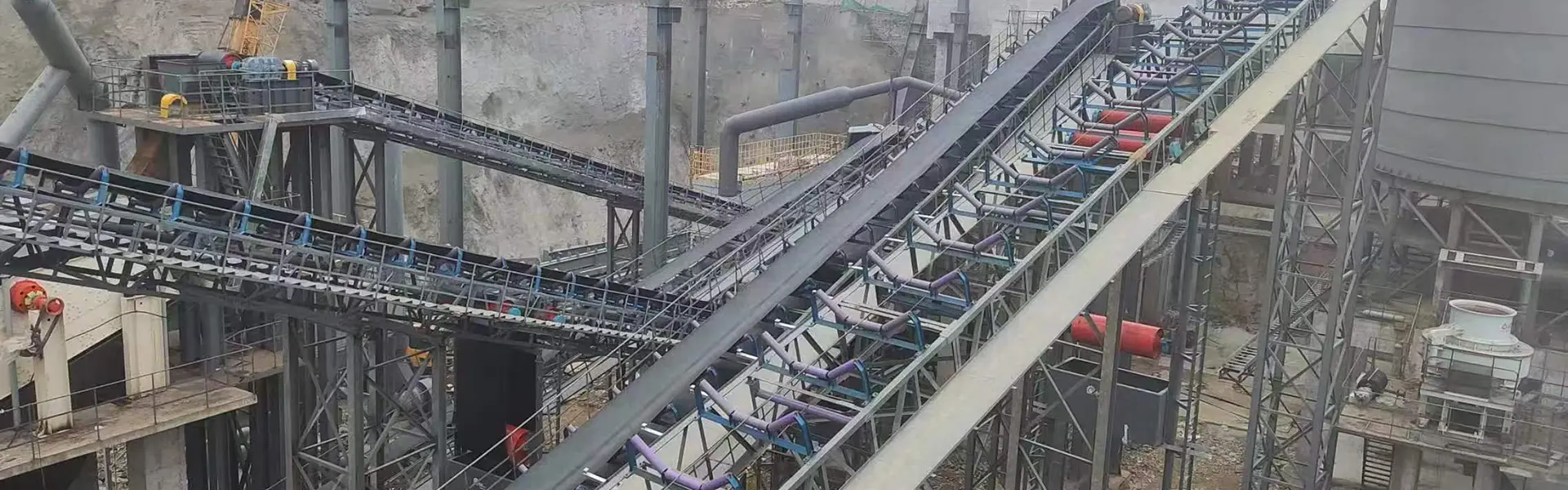

Pályázati feltételek
Száraz ömlesztett anyag szállítása
A lapos párhuzamos visszatérő görgők alkalmasak a hagyományos szállítószalagokhoz, amelyek viszonylag száraz anyagokat szállítanak, mint például szén, mészkő, homok és sóder.
Távolsági szállítószalagok
V-típusú központosító visszatérő görgők választhatók ott, ahol a hosszú szállítószalagok jobb szalagkövetést igényelnek a visszatérési löket során.
Nedves és ragadós anyagok
A spirális öntisztító visszatérő görgők nedves bányákban, agyagbányákban és egyéb olyan alkalmazásokban használhatók, ahol ragadós anyag tapad a szállítószalag hátsó felületére.

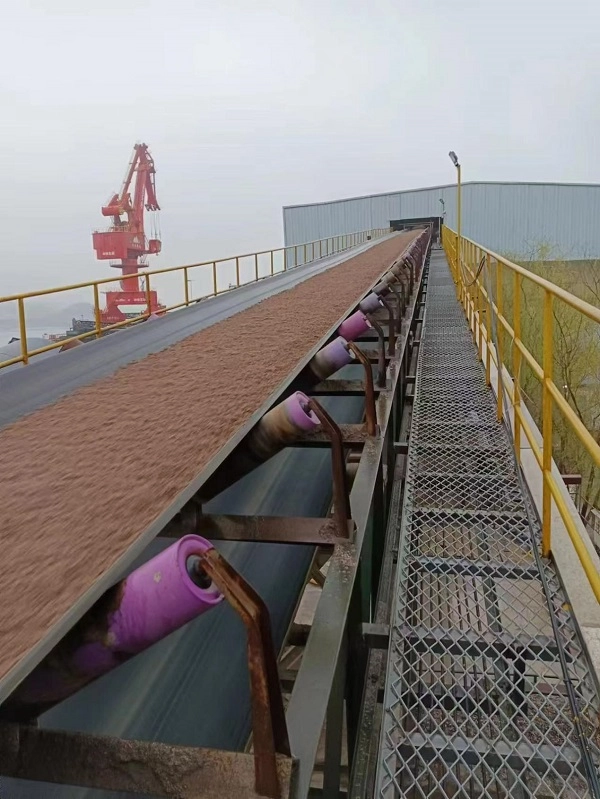

Tengerparti és kémiai környezet
A sópermetnek, páratartalomnak vagy kiválasztott korrozív közegnek kitett területekre az üzemi körülményektől függően HDPE vagy horganyzott visszavezető görgők választhatók.
Érzékeny anyagú szállítószalagok
Gumi tárcsás visszatérő görgők jöhetnek szóba, ahol további rugalmasságra van szükség a görgő és a visszatérő szalag között a vibráció és az érintkezési kopás csökkentése érdekében.
Megfelelő szállítószalag-rendszerű termékek
Szállítószalag sorozat
A YUFENG szövetszállító szalagot, acélzsinóros szállítószalagot, oldalfali szállítószalagot, csőszállító szalagot, mintás szállítószalagot és durva felső szállítószalagot tud szállítani a teljes ömlesztett anyag szállítórendszerekhez.
Egyéb szállító görgők
A támasztó termékek közé tartoznak a vályús feszítőgörgők, az ütköző futógörgők, az önbeálló futógörgők és a hozzájuk tartozó konzolok és támasztóállványok.
Gumi tartozékok
Kopásálló gumilemezek, szállítószalag szegélygumi, vulkanizálás javító ragasztók és tapaszkészletek szállíthatók a szállítószalagok felszereléséhez, karbantartásához és helyszíni javításához.
HDPE csővezeték sorozat
A HDPE vízcsövek és a HDPE kotrócsövek kisegítő víz- és hígtrágya-szállítási alkalmazásokhoz szállíthatók bányászati és ipari projektekben.
Egyedi feldolgozás
A görgő átmérője, falvastagsága, tengelyméretei, tömítőszerkezete és egyéb paraméterei az ügyfél munkarajzai és a szállítószalag követelményei szerint állíthatók be.
Csomagolás és tárolás
Kis átmérőjű visszatérő görgők
A 76, 89 és 108 mm-es visszatérő görgők acélhuzallal kötegelhetők, mindkét tengelyvégen védőkupakokkal szerelhetők fel, és nemzetközi szállításhoz tömör fadobozokba csomagolhatók.
Nagy, nehéz visszatérő görgők
A 168, 194 és 219 mm-es görgők fa raklapokra helyezhetők, műanyag védőfóliával becsomagolhatók és konténeres szállításhoz rögzíthetők a felületi karcolások és korrózió csökkentése érdekében.
HDPE műanyag visszatérő görgők
A HDPE görgők habszivaccsal vagy más párnázó anyaggal elválaszthatók, hogy csökkentsék a felületi ütközést és sérülést be-, ki- és szállítás közben.
Tárolási követelmények
A visszahúzó görgőket vízszintesen, raklapokon kell tárolni, az ajánlott halmozási magasság legfeljebb 1,2 m. Szabadban történő tárolás esetén vízálló ponyvát kell használni, és kerülni kell a tartós esővíz hatását.
Hogyan válasszuk ki a megfelelő visszatérő görgőt
Szállítószalag szélessége
Adja meg a szállítószalag szélességét és a meglévő keretméreteket, hogy ellenőrizhető legyen a megfelelő görgőhossz, tengelykonfiguráció és konzolméret.
Visszatérő görgő típusa
A lapos, V-típusú, spirális, HDPE és gumitárcsás visszavezető görgőket a szalagkövetési követelményeknek, az anyagtapadásnak, a páratartalomnak és a korróziós feltételeknek megfelelően kell kiválasztani.
Munkakörnyezet
Információt nyújtson a bányáról, kikötőről, vegyi vagy egyéb munkakörnyezetről, beleértve a páratartalmat, a sópermetet, a vegyi expozíciót és a hőmérsékleti viszonyokat. Ez segít meghatározni a megfelelő héjanyagot és felületkezelést.
Anyag tapadás
Ha nedves agyag, sár vagy ragadós anyag hajlamos a heveder visszatérő oldalán maradni, akkor egy spirális öntisztító visszavezető görgőt lehet alkalmazni az anyag felhalmozódásának csökkentése érdekében.
Övkövetési követelmény
A hosszú távú szállítószalagok esetében, amelyek hajlamosak a szalag eltérésére, a V-típusú központosító visszatérő görgők a visszatérő oldali beállítás részeként értékelhetők.
Kérjen árajánlatot visszaküldő görgőkre
Szükséges műszaki paraméterek
A pontos árajánlathoz adja meg a megfelelő szállítószalag szélességet, a görgő külső átmérőjét, a visszatérő görgő típusát (pl. lapos, V-típusú, spirális vagy HDPE), a munkakörnyezetet, az anyagjellemzőket, a teljes rendelési mennyiséget és a cél szállítási portot.
A YUFENG műszaki mérnökei a tényleges szállítószalag-rendszernek megfelelően értékelhetik a megfelelő görgőátmérőt, héjanyagot, csapágykonfigurációt, tömítőszerkezetet és tartókonzolt.
YUFENG globális kapcsolattartási információ
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Gyári cím
Xiagou Villege, ETDZ, Qingdao, Shandong, Kína
- View as
Lapos visszatérő görgő
A szalagos szállítószalagok visszatérő oldalát támasztó YUFENG Flat Return Idler Roller sima szalagvezetést és megbízható, alacsony ellenállású működést biztosít a bányászati, cement-, gabona- és ömlesztett anyagmozgató rendszerekben. Az acélcső-feldolgozástól a dinamikus kiegyensúlyozásig terjedő teljes folyamat-ellenőrzéssel segít csökkenteni a hevederek egyenetlen kopását és fenntartani a szállítószalagok stabil teljesítményét könnyű, közepes és nagy igénybevételű alkalmazásokban.

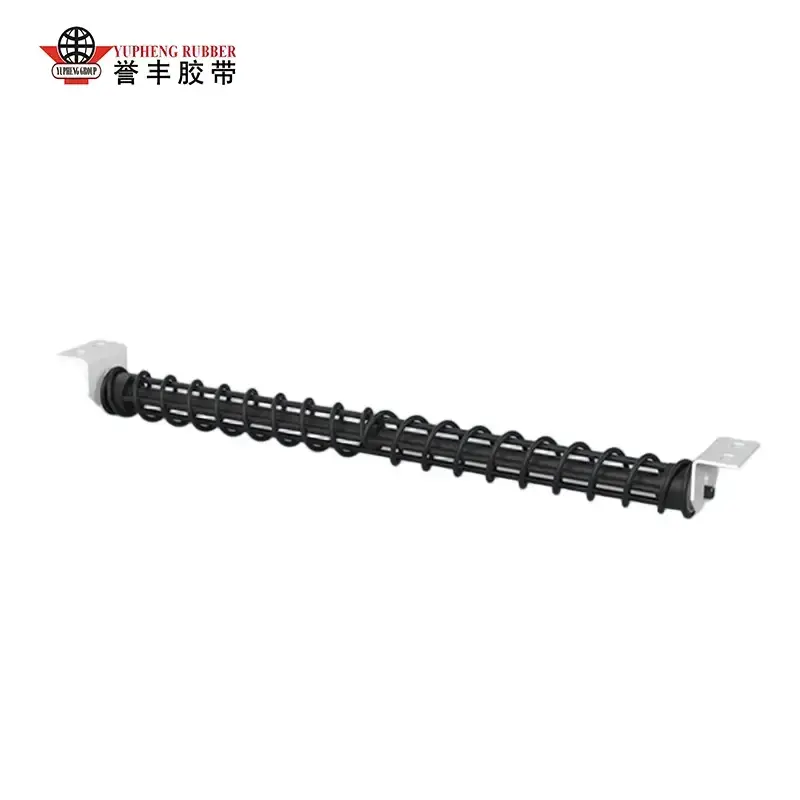

Spirális visszatérő alapjárati görgő
Az öntisztító teljesítmény miatt a YUFENG Spiral Return Idler Roller ideális a nedves, ragadós és felhalmozódásra hajlamos anyagokat kezelő szállítószalagokhoz. Spirális szerkezete segít eltávolítani a tapadó anyagot a szalag visszatérő felületéről, csökkentve a szíj eltérését, a tisztítási állásidőt és a karbantartási igényeket. A szén-, cement-, kikötő- és hőenergia-alkalmazásokban helyszíni tesztelés révén stabil, hosszú távú támogatást nyújt a nagy teherbírású szállítórendszerekhez.

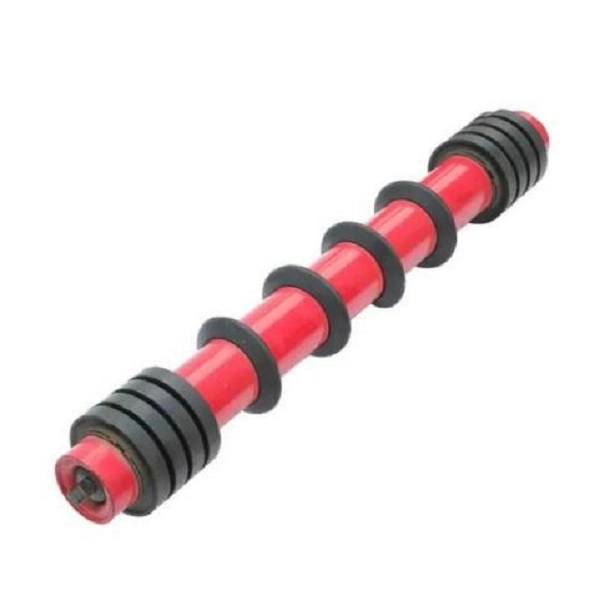

Gumi tárcsa visszatérő görgő
