Közvetlen szállítószalag gyárilag nagy teherbírással és egyenletes forgással
YUFENGSzállítószalag görgő, vagy más néven szállítószalag, a szállítószalagos rendszerekben használt teherhordó és vezető alkatrész. Megtámasztja a megterhelt szalagot, csökkenti a menetellenállást és segít fenntartani a szíj stabil mozgását a folyamatos anyagszállítás során.
A YUFENG ipari termékeket gyárt görgőkvastag falú acélcsövek, tömör tengelyek, precíziós csapágyak és többrétegű tömítőszerkezetek felhasználásával. A termékpaletta szabványos acélhengereket, HDPE korróziógátló görgőket, PU ütőhengereket, vályús görgőket, visszatérő görgőket, önbeálló görgőket és spirális öntisztító hengereket foglal magában bányászathoz, cementhez, kikötőkhöz, erőművekhez, vegyi létesítményekhez és egyéb ömlesztett anyagmozgatási alkalmazásokhoz.
A görgő konfigurációját a heveder szélessége, az anyagdarab mérete, a terhelési hatás, a működési környezet és a szállítószalag szerkezete szerint kell kiválasztani. A YUFENG különböző átmérőket, héjanyagokat, csapágykonfigurációkat és tömítőszerkezeteket kínál a projektspecifikus követelményekhez.
Hengertípusok üzemállapot szerint
A héj anyaga és szerkezeti kialakítása közvetlenül befolyásolja a görgő teherbírását, a korrózióállóságot, az ütéselnyelést és az élettartamot. A YUFENG számos görgős konstrukciót kínál különböző szállítószalag-környezetekhez.
| Henger típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| Szénacél szállítógörgő | Nagy teherbíró képesség, erős ütésállóság és stabil működési költség | Bányászat, cementgyárak, hőerőművek és nehéz ömlesztett anyagok szállítása |
| HDPE műanyag szállító görgő | Könnyű, rozsdamentes, sav- és lúgálló, alacsony működési zajjal | Tengerparti kikötők, vegyi üzemek és nedves külszíni bányászati környezet |
| PU késleltetett ütőhenger | Az elasztikus PU puffergyűrűk elnyelik az anyag hatását, és csökkentik az öv sérülését | A törőgép ürítési pontjai és nagy ütésálló anyagbetöltő helyek |
A szénacél hengereket szerkezeti szilárdságuk miatt általában nagy teherbírású szállításra használják. A HDPE hengerek megfelelőbbek ott, ahol a korrózió, a sópermet vagy a vegyi expozíció aggodalomra ad okot. A PU ütőgörgők olyan terhelési pontokon vannak elhelyezve, ahol a nagy vagy éles anyagok koncentrált ütőerőt hoznak létre a szállítószalagon.
Görgős specifikációk különböző szállítószalag-rendszerekhez
A YUFENG szabványos, 76, 89, 108, 114, 133, 168, 194 és 219 mm-es külső átmérőjű görgőket szállít. A görgők hozzávetőlegesen 500-2400 mm-es szállítószalag-szélességekhez illeszthetők, a görgő hossza és falvastagsága a szállítószalag keretrajzai és terhelési követelményei szerint kapható.
A görgős termékcsalád kompatibilis a szokásos DTII és TD75 szállítószalag-szerkezetekkel, és használható szövet szállítószalagokkal, acélzsinóros szállítószalagokkal, oldalfali szállítószalagokkal és csőszállító hevederekkel.

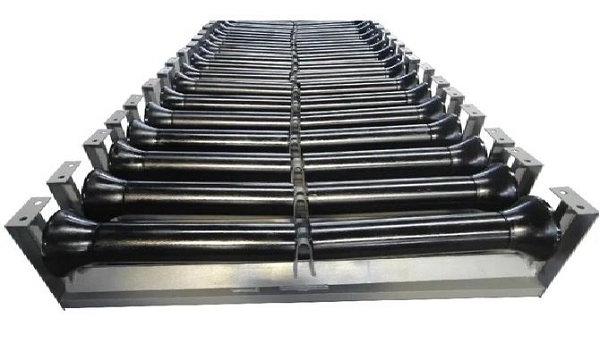

Konfigurációk
Vályú hordhenger
Egy vályús görgőkészlet általában három hengert használ a 30°-os, 35°-os vagy 45°-os hordvályú kialakításához. Megtámasztja a terhelt felső szalagot, és segít fenntartani a szén, homok, mészkő és egyéb ömlesztett anyagok szállításához szükséges hevederformát.
PU késleltetett ütőhenger
A PU rugalmas gyűrűk a görgőtest köré vannak szerelve, hogy elnyeljék az ütési energiát az anyagterhelési pontokon. Ez csökkenti a szállítószalagra gyakorolt koncentrált ütést, és alkalmas zúzós ürítéshez és más nagy esésű alkalmazásokhoz.
Önbeálló görgő
Az önbeálló görgők mindkét oldalán vezetőgörgőket használnak, hogy segítsék a szíj működés közbeni eltérését. Általában hosszú szállítószalagokra szerelik fel, ahol a folyamatos szalagigazítás fontos az anyagszivárgás és az élkopás csökkentése érdekében.
Vissza a párhuzamos görgőt
Egy visszatérő görgő támasztja meg a tehermentes alsó szíjat, amikor az visszafelé halad a hajtórész felé. A szabványos párhuzamos görgők a hagyományos visszatérő szakaszokhoz használhatók, míg a V-típusú visszatérő elrendezések további szalagkövetést biztosítanak.
HDPE korróziógátló henger
A HDPE héj nem rozsdásodik, mint a hagyományos szénacél, és ellenáll a sópermetnek, a nedvességnek és a kiválasztott vegyi anyagoknak. Alkalmas tengerparti terminálokhoz, vegyi üzemekhez és egyéb korrozív működési környezetekhez.
Spirális öntisztító henger
A spirális görgőfelület segít eltávolítani a ragadós agyagot, nedves homokot és más anyagokat, amelyek a szalaghoz tapadhatnak. Ez a kialakítás csökkentheti az anyag felhalmozódását a henger körül, és csökkentheti a görgő elakadásának kockázatát nedves szállítási alkalmazásoknál.

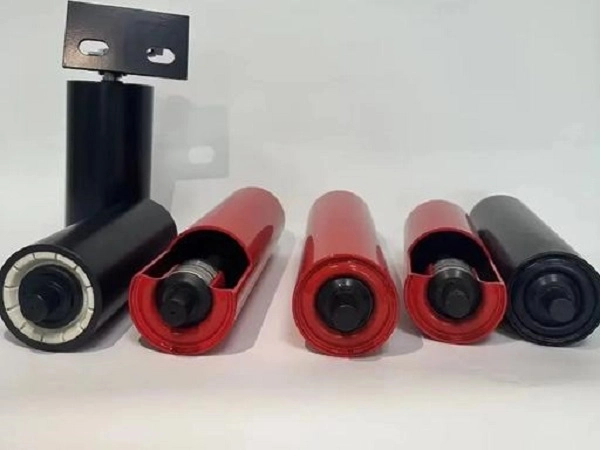

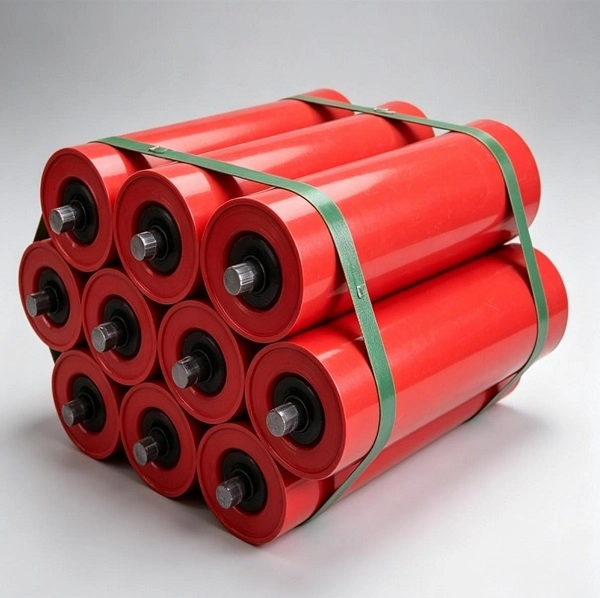

Anyagok és görgős szerkezet
A YUFENG a várható terhelésnek és működési környezetnek megfelelően választja ki a görgőhéjat, tengelyt, csapágyat és tömítőelemeket. Ezen alkatrészek kombinációja határozza meg a görgő menetellenállását, tömítési teljesítményét és élettartamát.
Roller Shell
A szénacél hengerek Q235 acélcsövet, míg a HDPE hengerek szűz HDPE anyagot használnak. A rozsdamentes acél 304-es héjszerkezet a további korrózióállóságot igénylő alkalmazásokhoz is elérhető.
Görgős tengely
A 45# tömör, hidegen húzott acéltengelyt szabványos nagy teherbírású konstrukciókhoz használják. A tömör tengely ellenáll a hajlításnak és a deformációnak folyamatos terhelés mellett.
Hordozó
Mélyhornyú golyóscsapágyak C3 hézaggal a sima forgás támogatására szolgálnak. A hazai nagy pontosságú csapágyak és az importált SKF vagy FAG csapágyak a projekt követelményei szerint választhatók ki.
Tömítőrendszer
A görgő használható többcsatornás nylon labirintus szerkezettel kombinálva gumi érintkező tömítésekkel. A tömítést úgy tervezték, hogy csökkentse a por és víz bejutását a csapágyüregbe, és megtartsa a kenőzsírt a csapágy körül.
Személyre szabott görgőbeállítások
A különböző szállítószalag-projektek eltérő görgőméretet és konfigurációt igényelnek. A YUFENG testreszabhatja a görgőt az öv szélessége, a keret méretei, az anyagjellemzők és a környezeti feltételek szerint.
Shell anyag
Az elérhető opciók közé tartozik a Q235 szénacél, HDPE és 304 rozsdamentes acél a különböző terhelési és korróziós követelményekhez.
Felületkezelés
Felületi opciók közé tartozik az elektrosztatikus porbevonat, a tűzihorganyzás és a teljes PU késleltetés. A megfelelő kezelés a korróziós, ütési és szervizigényeknek megfelelően választható ki.
Tömítési szerkezet
Kettős és hármas kompozit labirintusos tömítőszerkezetek állnak rendelkezésre a különböző por- és vízterhelési szintekkel rendelkező alkalmazásokhoz.
Csapágy konfiguráció
A hazai nagypontosságú csapágyak vagy az importált SKF/FAG C3 csapágyak a szükséges működési teljesítménynek és a projekt költségvetésének megfelelően határozhatók meg.
Különleges munkakörülmények
Alacsony hőmérsékletű, égésgátló és antisztatikus görgős konfigurációk szállíthatók speciális földalatti bányászatokhoz és más igényes környezetekhez.
Támogató tartozékok
A YUFENG a szállítószalag szerkezetének megfelelően megfelelő görgős konzolokat és tartókereteket is szállíthat, egyszerűsítve az alkatrészek illeszkedését a rendszer telepítése során.
Hengerteljesítmény a folyamatos működéshez
A szállítószalag görgők folyamatosan működnek a szalag futása közben, így a csapágyvédelem, a forgási ellenállás és a koncentrikusság fontos vásárlási szempont. A YUFENG ellenőrzött megmunkálási és összeszerelési folyamatokat alkalmaz a görgős geometria és a futásteljesítmény állandó fenntartása érdekében.
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Forgási ellenállási együttható | ≤0,008 | ISO 15365 |
| Por és víz behatolási fokozat | IP65 | IP-teszt szabvány |
| Névleges terhelési élettartam | ≥30 000 munkaóra | Gyári gyorsított öregedési teszt |
| Hengerhéj koncentrikussága | ≤0,5 mm | Tárcsajelző teszt |
| Csapágy öregedésgátló idő | ≥5000 órás magas hőmérsékletű teszt | Belső laborvizsgálat |
| Axiális statikus terhelhetőség | 1,5-szeres névleges terhelés deformáció nélkül | Statikus nyomás teszt |
A tényleges teljesítmény a görgő átmérőjétől, a héj vastagságától, a csapágyválasztástól, a terheléstől, a szíj sebességétől és a működési környezettől függ. A gyári vizsgálati adatok a kiválasztott görgőkonfigurációnak megfelelően biztosíthatók.

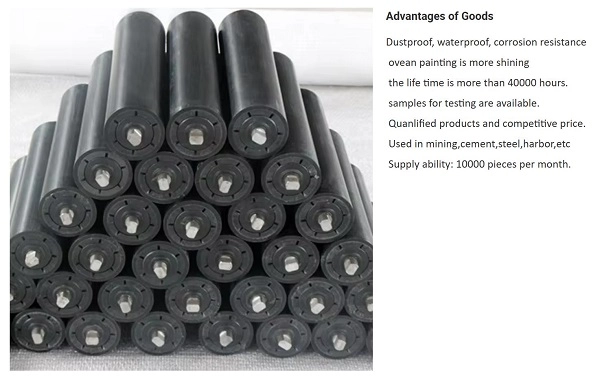

Minőség-ellenőrzési és gyártási szabványok
A YUFENG szállítószalag görgők a vonatkozó szállítóberendezési követelmények, valamint a vonatkozó nemzetközi és nemzeti szabványok szerint készülnek, beleértve a CEMA, GB/T 10595 és ISO 15365 szabványokat. Az alkalmazandó bányászati és exporttermékeket a megfelelő ellenőrzési és tanúsítási dokumentációval is szállíthatjuk.
A rendelkezésre álló minőségi dokumentáció tartalmazhatja az ISO 9001 minőségirányítási tanúsítványt, a CE dokumentációt, az SGS nyersanyag-ellenőrzési jelentéseket, a szénbányák biztonsági vizsgálati dokumentációját, valamint a gyári forgási ellenállást és az élettartamra vonatkozó vizsgálati jelentéseket, a görgő konfigurációjától és a célpiactól függően.
Nyersanyag vizsgálata összeszerelés előtt
A görgő megbízhatósága nagymértékben függ az acélcső, a tengely, a csapágy és a tömítőelemek minőségétől. A YUFENG megvizsgálja a beérkező anyagokat az összeszerelési folyamat előtt, hogy csökkentse a csapágy idő előtti meghibásodásának, a tengely deformációjának és a héjhibáknak a kockázatát.
Acélcsövek vizsgálata
Az acélcsövek méreteinek konzisztenciáját és szerkezeti minőségét ellenőrzik. Gyengébb vékonyfalú vagy alkalmatlan újrahasznosított csöveket nem fogadnak el szabványos nagy teherbírású hengergyártáshoz.
Tengelyvizsgálat
A tömör tengelyek méretét és megmunkálási pontosságát ellenőrzik a csapágy helyes pozicionálása és a görgő koncentrikusságának megőrzése érdekében.
Csapágyvizsgálat
Összeszerelés előtt ellenőrizni kell a csapágyak forgási jellemzőit és a vonatkozó teljesítménykövetelményeket.
Összeszerelési ellenőrzés
Az elkészült görgők forgási ellenálláson és a kapcsolódó mintavételi teszteken mennek keresztül a kiadás előtt. Ez segít azonosítani a rendellenes menetellenállást, a tömítési problémákat vagy az összeszerelési eltéréseket a szállítás előtt.

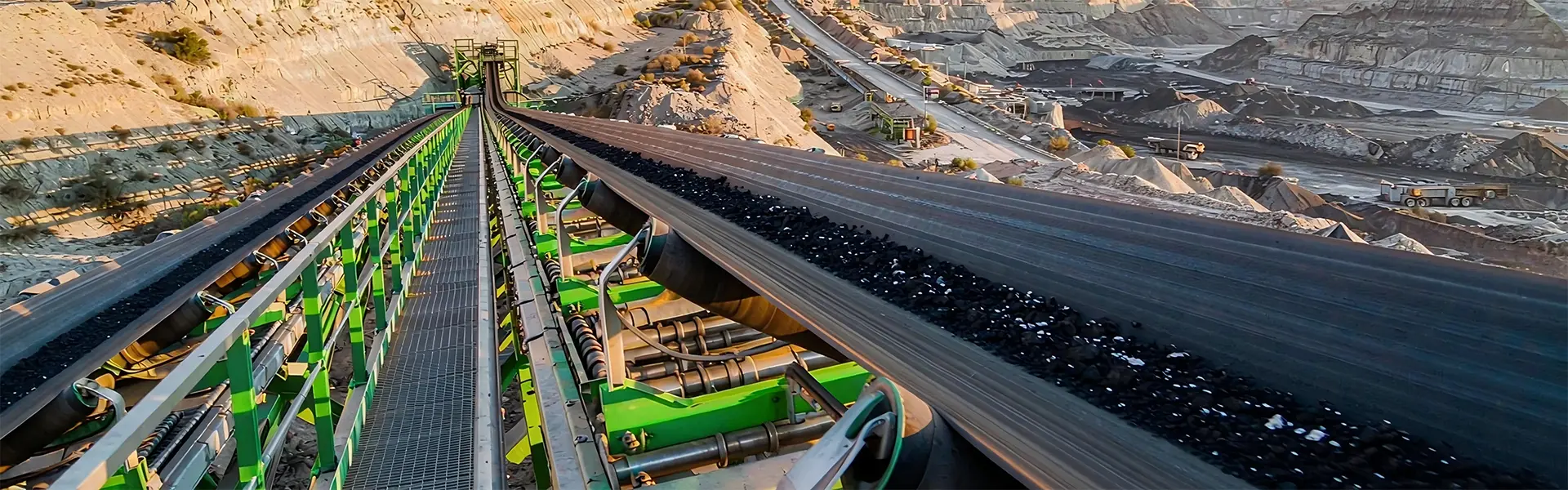

Alkalmazások tömeges anyagszállításban
A YUFENG Roller olyan szalagos szállítószalag-rendszerekhez készült, amelyeket olyan iparágakban használnak, ahol folyamatos ömlesztett anyagmozgatás szükséges. A görgő típusát és anyagát a szállító környezetnek és a heveder szerkezetének megfelelően választják ki.
Bányászat és kőfejtés
A szénacél vályús görgők, ütőhengerek és önbeálló hengerek nagy terhelésű és nagy anyagterhelésű szén-, érc-, mészkő- és adalékanyag-szállító rendszerekhez használatosak.
Cement és építőanyagok
A hengerek támogatják a mészkő, klinker, homok, kavics és egyéb csiszolóanyagok folyamatos szállítását a zúzó- és cementgyártó sorokon.
Portok és tömeges terminálok
A HDPE korróziógátló görgők olyan tengerparti környezetekhez választhatók, ahol a páratartalom és a sópermet felgyorsíthatják a hagyományos acél alkatrészek korrózióját.
Vegyi üzemek
HDPE vagy rozsdamentes acél görgős konstrukciók jöhetnek szóba, ahol a szállítószalag alkatrészei nedvességnek vagy kiválasztott korrozív vegyi környezetnek vannak kitéve.
Erő- és ipari üzemek
A nagy teherbírású acélhengerek és ütőhengerek a hőmérséklettől és az anyagjellemzőktől függően támogatják a szén, hamu, salak és egyéb ömlesztett anyagok szállítási rendszereit.
Beszerelés és görgőcsere
A YUFENG szállítógörgők praktikus tengely-tartó szerkezetet használnak, amely lehetővé teszi a rutinszerű beszerelést és cserét a szállítószalag keretének bonyolult módosítása nélkül.
Új szállítószalag telepítés
A görgőtartó konzolokat a szállítószalag keretére a tervezési távolságnak megfelelően rögzítjük. A görgőtengelyeket ezután egy vonalba kell helyezni a konzol rögzítőfurataival, és rögzíteni kell a megadott csapokkal vagy csavarokkal. A kész görgőnek szabadon kell forognia rendellenes ellenállás nélkül.
Kopott görgő csere
Karbantartás előtt a szállítószalagot le kell állítani és le kell választani az áramforrásról. A tengelyrögzítő alkatrészek eltávolítása után a sérült görgő eltávolítható és új egységgel cserélhető. A szállítószalag ismételt üzembe helyezése előtt ellenőrizni kell a forgást.
Impact Roller elrendezés
A zúzógép rakodóterületein három-öt csoport PU ütőhenger helyezhető el a terhelési ponttól körülbelül 5 m-en belül az ütközési erők elosztása és a koncentrált szalagkárosodás csökkentése érdekében.
Megfelelő szállítószalag-rendszerű termékek
A YUFENG görgőket más ömlesztett anyagmozgató alkatrészekkel együtt szállít az összehangolt beszerzést igénylő projektekhez. A hozzáillő termékek azonos szállítószalag-kialakítási és működési feltételek szerint választhatók ki.
Szállítószalag sorozat
Az elérhető hevederek között megtalálhatók a szövet szállítószalagok, acélzsinóros szállítószalagok, oldalfali szállítószalagok, csőszállító hevederek, mintás hevederek és durva tetejű szalagok.
Görgőtartozékok
Hozzáillő vályús, visszatérő, önbeálló és ütközőgörgős konzolok és tartóállványok szállíthatók a szállítószalag keret konfigurációjának megfelelően.
Gumi tartozékok
A szállítószalag beépítéséhez és karbantartásához kopásálló gumilemezek, szállítószalag szegélylécek, javítóragasztók és foltanyagok állnak rendelkezésre.
HDPE Pipeline termékek
HDPE vízcsövek és kotrócsövek szállíthatók a bányászati és ipari projektek kiegészítő folyadékszállítási igényeihez.
Egyedi feldolgozás
A görgő átmérője, falvastagsága, tengelyméretei és tömítési szerkezete az ügyfél rajzai és a munkakörülmények követelményei szerint állítható be.

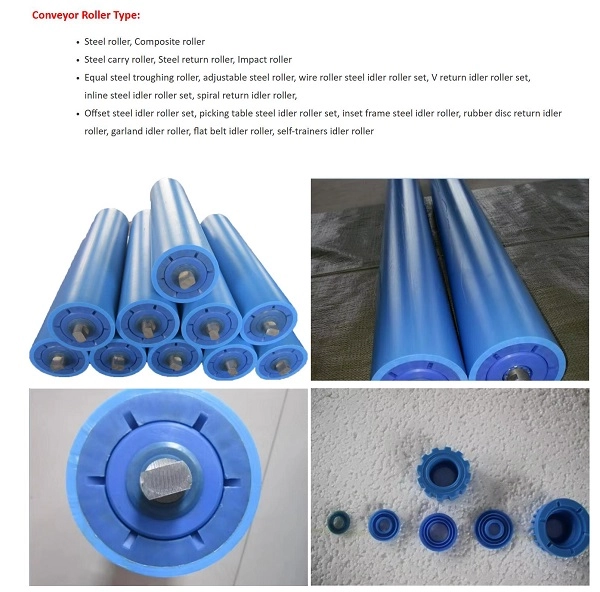

Csomagolás nemzetközi szállításhoz
A YUFENG különböző csomagolási struktúrákat használ a görgő átmérője, súlya és anyaga szerint, hogy csökkentse az ütközést, a nedvességet és a felületi sérüléseket a szállítás során.
Kis átmérőjű görgők
A 76, 89 és 108 mm-es görgők acélhuzallal kötegelhetők, mindkét tengelyvégen védőkupakokkal szerelhetők fel és fadobozokba csomagolhatók.
Nagy átmérőjű görgők
A 168, 194 és 219 mm-es nehéz görgők fa raklapokra helyezhetők, műanyag védőfóliával becsomagolhatók és konténeres szállításhoz rögzíthetők.
HDPE görgők
A HDPE görgők párnázó anyagokkal választhatók szét, hogy csökkentsék a felületi ütközést és a deformációt a kezelés során.
Tárolási követelmények
A hengereket vízszintesen, raklapokon kell tárolni, amelyek ajánlott halmozási magassága legfeljebb 1,2 m. A kültéri tárolás során vízálló burkolatot kell használni, és kerülni kell a tartós esőnek és közvetlen napfénynek való kitettséget.
Hogyan válasszuk ki a megfelelő szállítógörgőt
A pontos görgő kiválasztásához a vásárlóknak meg kell adniuk az illeszkedő szállítószalag szélességet, a szükséges görgő külső átmérőjét, a görgő típusát, a munkakörnyezetet, az anyagjellemzőket és a rendelési mennyiséget. Ütéses alkalmazásoknál az anyagcsomó mérete és a rakodási magasság is fontos, mert ezek határozzák meg a szükséges ütéselnyelő képességet.
A YUFENG ezen működési paraméterek alapján tud megfelelő görgőkonfigurációt ajánlani, és gyári árajánlatot ad a megerősített specifikációnak megfelelően.
YUFENG görgős gyártási támogatás
A YUFENG ipari hengereket és kapcsolódó ömlesztett anyagmozgató alkatrészeket gyárt bányászati, cement-, kikötői, vegyi és egyéb szállítási alkalmazásokhoz. A termékpaletta szabványos acélhengereket, HDPE görgőket, PU ütőhengereket és speciális görgős konfigurációkat tartalmaz különböző szállítószalag-szerkezetekhez.
Tömeges megrendelések esetén a YUFENG specifikáció megerősítést, testreszabott feldolgozást, nyersanyagvizsgálatot, gyári tesztelést, exportcsomagolást és műszaki támogatást biztosít. A szállítógörgők szállítószalagokkal, konzolokkal, gumitartozékokkal és HDPE csővezeték-termékekkel együtt is szállíthatók az összehangolt projektbeszerzéshez.
Kérjen Roller árajánlatot
Ha pontos árajánlatot szeretne kapni, adja meg a megfelelő szállítószalag szélességet, a görgő külső átmérőjét, a görgő típusát, például vályú, ütés, önbeálló vagy visszatérő, munkakörnyezet, teljes mennyiség és célkikötő. Ha rendelkezésre állnak, szállítószalag keretrajzok vagy meglévő görgőméretek is megadhatók a specifikáció egyeztetéséhez.
YUFENG globális kapcsolattartási információ
Email: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Gyári cím:Xiagou Village, ETDZ, Qingdao, Shandong, Kína
- View as

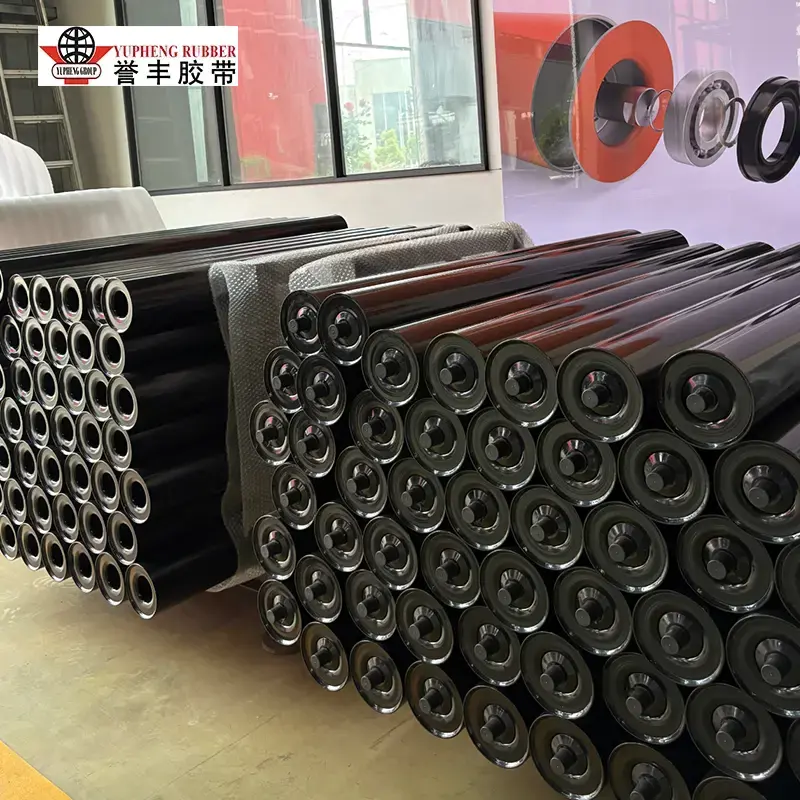

Vonós Idler Roller
A nagy teherbírású ömlesztett anyagok szállítására készült YUFENG Troughing Idler Roller stabil szalagtámaszt és teherhordást biztosít a bányászati, hőenergia-, cement-, gabona- és kikötői szállítórendszerekhez. A CEMA, ISO és MT/T 821 szabványok szerint gyártva, többrétegű labirintustömítéssel rendelkezik, amely megvédi a csapágyakat a portól, víztől és iszaptól. 20°-os, 35°-os és 45°-os vályúszögben kapható az egyedi szállítási követelményekhez.

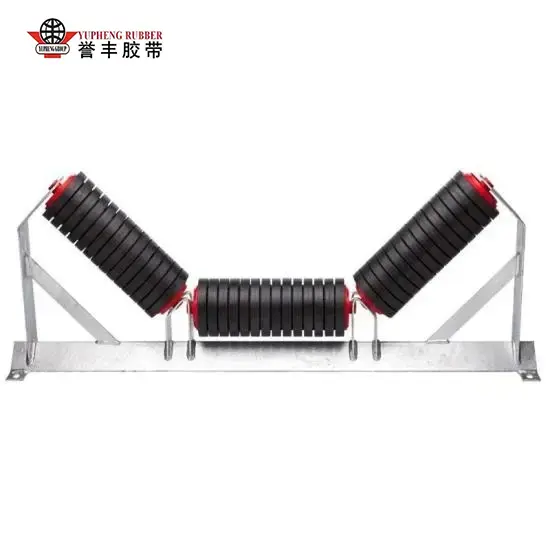

Egyenlő hosszúságú görgős görgő
A szimmetrikus háromgörgős támasztéknak köszönhetően a YUFENG Equal Length Troughing Idler Roller megbízható szállítási megoldás az ömlesztett anyag szállítószalagjaihoz. Bányászati, hőenergia-, cement-, gabona- és kikötői alkalmazásokhoz tervezték, többrétegű labirintustömítéssel rendelkezik, amely megvédi a belső csapágyakat a portól, víztől és iszaptól. 20°-os, 35°-os és 45°-os vályúszöggel kapható a stabil, nagy kapacitású szállítás érdekében.

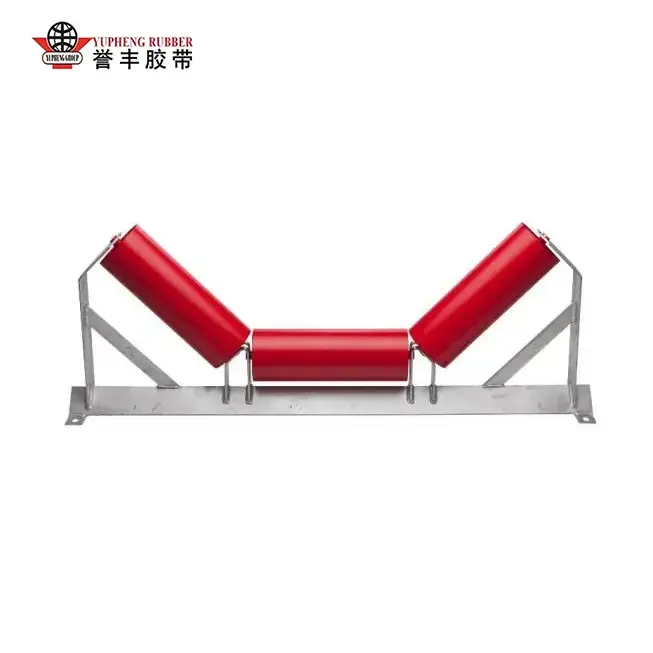

Nagy teherbírású vályús üresjárati görgő
A nagy tömegű ömlesztett anyagok szállítására tervezett YUFENG Heavy Duty Troughing Idler Roller megerősített 3 görgős csapágykerettel és fejlett tömítőrendszerrel rendelkezik a kemény bányászati, energia-, cement- és kikötői környezetekhez. A 20°, 30°, 35° és 45°-os vályúszög opciókkal támogatja a nagyobb szállítási kapacitást, miközben csökkenti az anyagkifolyást, és védi a csapágyakat a portól, iszaptól, sóködtől és hőhatástól.

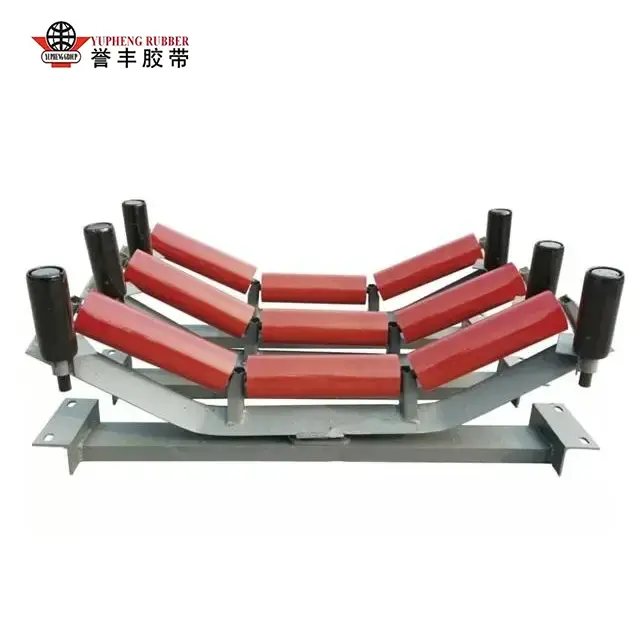

Önbeálló görgős üresjárat
