Impact Idler Roller Factory közvetlen ellátása bányászati és kőbányai szállítószalag-rendszerekhez
YUFENG Ütköző görgő, más néven puffer feszítőgörgő vagy lengéscsillapító szállítógörgő, a szállítószalagok betáplálási és lezárási pontjaira van felszerelve, hogy elnyelje az ömlesztett anyagok szállítószalagra hullásakor keletkező ütéseket. A görgő az acél vagy HDPE héjat elasztikus gumi vagy poliuretán pufferelemekkel kombinálja az ütközési erők elosztása és a szállítószalag és a tartószerkezet koncentrált feszültségének csökkentése érdekében.
A YUFENG szegmentált gumigyűrűt, beépített PU-késleltetést, HDPE-t, vályús ütközést, horganyzott és égésgátló antisztatikus ütőfékeket kínál bányászati, cement-, sóder-, kikötő-, vegyi- és szénkezelő rendszerekhez. A henger átmérője, a pufferanyag, a gumigyűrű vastagsága, a keménység, a tömítési szerkezet és a csapágykonfiguráció a szíj szélessége, az anyagcsomó mérete, az ejtés magassága és a munkakörnyezet szerint választható.
Típusok pufferstruktúra szerint

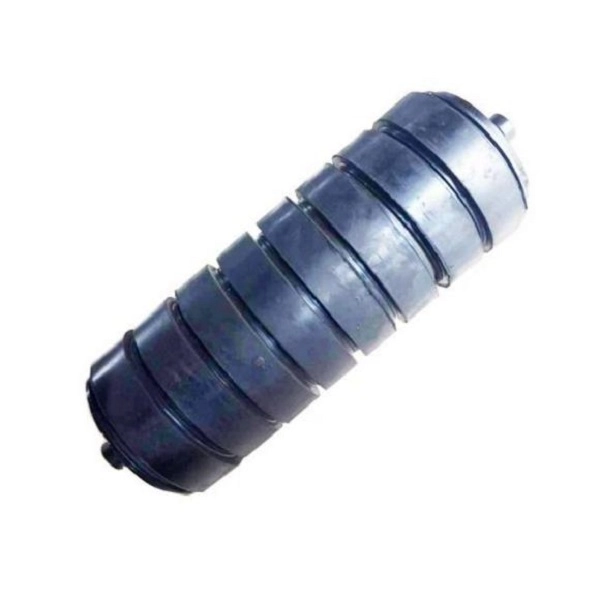

Szegmentált gumigyűrűs ütőmű
A szegmentált gumigyűrűs ütközőfutó több független rugalmas gumigyűrűből áll, amelyek a görgőtest körül vannak elhelyezve. A különálló gyűrűs szerkezet lehetővé teszi az egyes sérült gyűrűk cseréjét anélkül, hogy szükségszerűen ki kellene cserélni a teljes hengert, így alkalmas általános bánya-, kőfejtő- és közepes hatású töltőállomásokra.
Integrált PU késleltető ütőmű
A beépített PU ütőfúvóka folyamatos poliuretán pufferréteget használ a görgő körül. Az egy darabból álló szerkezet csökkenti a gyűrű elmozdulását, és kopásállóságot biztosít a nagy anyagcsomókkal, nagyobb ejtési magassággal és ismétlődő erős ütésekkel járó alkalmazásokhoz.
HDPE Shell Impact Idler
A HDPE ütőhenger egy műanyag görgőhéjat használ, megfelelő pufferszerkezettel a korrozív környezetekhez. Nem fémes felülete elkerüli a hagyományos acélrozsdát, és megfontolandó a part menti kikötőkben, vegyi üzemekben és más sóködnek vagy nedvességnek kitett rakodóterületeken.
| Henger típusa | Alapjellemző | Érvényes üzemi állapot |
|---|---|---|
| Szegmentált gumigyűrűs ütőmű | Magas lengéscsillapítás és cserélhető egyedi gyűrűk | Általános bánya és kőbánya közepes hatású terhelési helyek |
| Integrált PU késleltető ütőmű | Kopásálló egyrészes pufferréteg stabil pozicionálással | Nagy esésű és nehéz csomós anyagok rakodóterületei |
| HDPE Shell Impact Idler | Rozsdamentes és ellenáll a kiválasztott korrozív környezeteknek | Part menti kikötők és vegyi üzemek rakodóterületei |
Konfigurációk a különböző szállítószalag-szakaszokhoz
Szegmentált gumigyűrűs ütőhenger
Több független gumigyűrű biztosítja az elosztott rugalmas párnázást a rakodási helyen. Ha egy gyűrű megsérül vagy elkopik, a cserélhető gyűrűs szerkezet leegyszerűsítheti a karbantartást a teljes görgőegység cseréjéhez képest.
Integrált PU késleltető ütőhenger
A folytonos PU külső réteg egyenletes ütésálló felületet biztosít, és alkalmas nagy csomós anyagokhoz, amelyek ismétlődő koncentrált ütközést eredményeznek. Egyrészes felépítése elkerüli a különálló gyűrűknél előforduló oldalirányú mozgást.

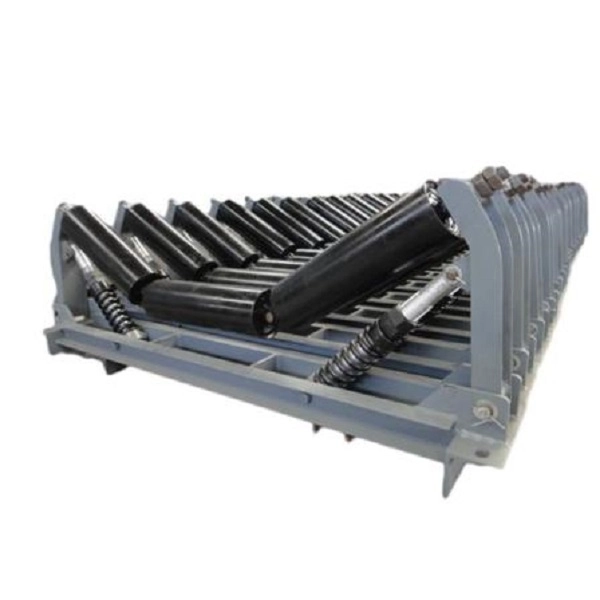

Impact Idler Groupon keresztül
A 30°-os, 35°-os vagy 45°-os háromgörgős vályús ütési elrendezés megnöveli a megtámasztott heveder területét, miközben az anyagütést több görgőállás között elosztja. Alkalmas széles és nagy teherbírású szállítószalagokhoz, amelyek nagy mennyiségű ömlesztett anyagot szállítanak.
Tűzihorganyzott ütőféktelenítő
A horganyzott acél felület további korrózióvédelmet biztosít a kültéri és nedves terhelési területeken. Szabadtéri raktártelepeken, aggregátorgyárakban és más olyan helyeken használható, ahol a henger légköri nedvességnek van kitéve.
HDPE korróziógátló ütőhenger
A HDPE héj eltávolítja a fémfelületi rozsdát, és ott választható, ahol a sópermet, a páratartalom vagy a kiválasztott vegyi közeg befolyásolhatja a hagyományos acélhengereket. Alkalmas tengerparti rakpartokhoz és vegyianyag-rakodóállomásokhoz.
Lángálló antisztatikus ütőmű
Ez a konfiguráció a vezetőképes pufferanyagot égésgátló tulajdonságokkal kombinálja az alkalmazható földalatti szénbányák betöltésére szolgáló területeken. Az adott görgőt és a tartórendszert a bánya vonatkozó biztonsági követelményeinek megfelelően kell kiválasztani.
Műszaki adatok
Henger átmérője
A YUFENG szabványos, 76, 89, 108, 114, 133, 168, 194 és 219 mm-es külső átmérőket kínál. Az átmérő kiválasztásakor figyelembe kell venni a heveder szélességét, sebességét, ütőterhelését és a szállítószalag keretének kialakítását.
Illesztett szállítószalag szélesség
A görgős sorozat hozzávetőlegesen 500-2400 mm-es szállítószalag-szélességekhez illeszthető. A görgő hossza, a tengely mérete és a puffer elrendezése testreszabható a szállítószalag szerkezetének megfelelően.
Puffergyűrű vastagsága és keménysége
A gumi vagy PU pufferkomponensek vastagsága és keménysége beállítható az anyagcsomó méretének, az ejtési magasságnak és a várható ütési intenzitásnak megfelelően.
Szállítószalag-keret kompatibilitás
A YUFENG Impact Idler Rollers DTII, TD75 és CEMA típusú szállítószalag keretekhez konfigurálható. A meglévő keretrajzok vagy görgőméretek biztosíthatók a cseréhez és a projekt egyeztetéséhez.
Ütéselnyelés és görgős kialakítás
Rugalmas pufferréteg
A gumi vagy poliuretán pufferréteg rugalmas alakváltozást biztosít, amikor az ömlesztett anyag a szalagra esik, csökkentve az ütközési energia közvetlen átvitelét az övvázra és a tartószerkezetre.
Elosztott hatástámogatás
Több ütközőgörgő használata a terhelési területen elosztja az ütközőerőt ahelyett, hogy a teljes terhelést egy pontra összpontosítaná. A görgők számát és távolságát az anyag tömegétől, az ejtési magasságtól és a szállítószalag kialakításától függően kell meghatározni.
Henger koncentrikussága
A cső és a tengely pontos megmunkálása segít fenntartani a görgő stabil forgását nagy terhelés mellett. A YUFENG a görgőhéj ≤0,5 mm-es koncentrikusságát határozza meg a hivatkozott szabványos konfigurációhoz.
Csapágyvédelem
A többlépcsős labirintus- és gumiérintkezőtömítési rendszerek segítenek megvédeni a csapágyüreget a portól, a víztől és az anyagszennyeződéstől az ömlesztett rakodóállomásokon történő működés során.
Testreszabási lehetőségek
Pufferanyag
A YUFENG természetes gumi puffergyűrűket, integrált PU poliuretán rétegeket és HDPE alapú konfigurációkat biztosít az ütési, kopási és korróziós követelményeknek megfelelően.
Hengerhéj anyaga
Q235 szénacél és 304 rozsdamentes acél héj opciók állnak rendelkezésre. HDPE héj konfigurációk is választhatók a korrózióra érzékeny környezetekhez.
Felületkezelés
Az acélhengerhéjakhoz elektrosztatikus bevonat és tűzihorganyzás, míg a kiválasztott ütési konfigurációnak megfelelően PU vagy gumi külső szerkezetek szállíthatók.
Tömítőrendszer
A kettős vagy háromszoros kompozit nylon labirintus tömítőszerkezetek gumi érintkező tömítésekkel konfigurálhatók, hogy javítsák a por- és vízvédelmet a csapágyszerelvény körül.
Csapágy konfiguráció
A hazai nagypontosságú csapágyak vagy az importált SKF/FAG C3 hézagcsapágyak a folyamatos működési követelményeknek és az ügyfél specifikációinak megfelelően választhatók ki.
Speciális környezeti konfiguráció
Alacsony hőmérsékletnek ellenálló vagy égésgátló antisztatikus pufferanyagok a szükséges munkakörülményeknek megfelelően hidegvidéki és földalatti bányászati alkalmazásokhoz is előírhatók.
Anyag- és minőségellenőrzés
Roller Shell
A szabványos acél ütvefutófutók Q235 nagyfrekvenciás ERW acélcsövet, míg a HDPE modellek szűz HDPE anyagot használnak. A héj méretei és falvastagsága a megadott ütőterheléshez igazítható.
Görgős tengely
A tengely 45#-os hidegen húzott tömör köracélt használ a standard konfigurációban, amely ellenáll az ismétlődő ütések és radiális terhelések hatására bekövetkező hajlításnak.
Pufferanyag
A nagy rugalmasságú természetes gumi vagy kopásálló poliuretán alapanyagot a szükséges ütéselnyelési és kopási teljesítménynek megfelelően választják ki.
Hordozó
C3 hézagú mélyhornyú golyóscsapágyak biztosítják a görgős szerelvény forgó támasztékát. A csapágyválasztás befolyásolja a menetellenállást, a hőtermelést és az élettartamot.
Tömítő alkatrészek
A nagy szilárdságú nylon labirintusgyűrűk és az időjárásálló nitril gumi tömítések segítenek megvédeni a csapágyüreget a portól és a nedvességtől.
Beérkező anyagok vizsgálata
Az acélcsövekből, tengelyekből, csapágyakból és pufferanyagokból mintát vesznek a megfelelő forgási, méretezési, öregedési és ütési tulajdonságok alapján, mielőtt az összeszerelő műhelybe belépnének.
Teljesítménymutatók
| Teljesítmény elem | Standard követelmény | Teszt szabvány |
|---|---|---|
| Forgási ellenállási együttható | ≤0,008 | ISO 15365 |
| Por- és vízvédelmi fokozat | IP65 | IP-teszt szabvány |
| Névleges terhelési élettartam | ≥30 000 munkaóra | Gyári gyorsított öregedési teszt |
| Hengerhéj koncentrikussága | ≤0,5 mm | Tárcsajelző teszt |
| Gumi puffergyűrű kopásvesztés | ≤1,0 cm³/1,61 km | ISO 4649 |
| Csapágy öregedésgátló idő | ≥500 órás magas hőmérsékletű öregedési teszt | Belső laborvizsgálat |
A tényleges ütéselnyelés, élettartam és teherbírás a görgő átmérőjétől, a pufferanyagtól, a keménységtől, a szalagszélességtől, az anyagcsomó méretétől, az ejtési magasságtól, a szállítási sebességtől és a működési környezettől függ.

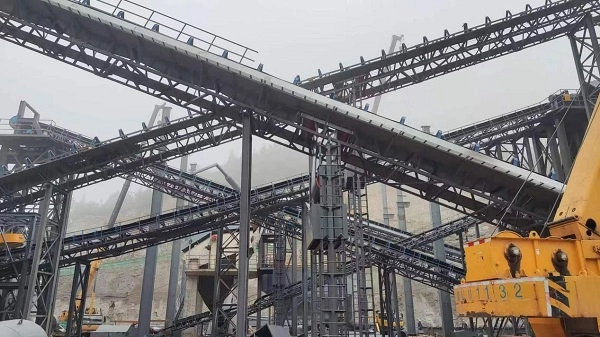

Telepítés és csere
Új etetőkeret telepítése
Az ütköző feszítőgörgő tartókerete a tervezett zárási helyzetben van rögzítve. Mindkét görgőtengely vége egy vonalban van a tartókonzolokkal, és rögzítve van a megadott csapokkal vagy csavarokkal. A szállítószalag üzembe helyezése előtt a teljes csoportnak szabadon kell forognia.
Impact Idler Group Arrangement
A nagy esésű zúzógép betáplálási pontjainál körülbelül három-öt csoport ütköző feszítőgörgőt lehet elhelyezni a rakodási terület körülbelül 5 méteres körzetében a koncentrált anyagütés elosztása érdekében. A pontos elrendezést a szállítószalag kialakítása szerint kell meghatározni.
Puffergyűrű csere
Szegmentált gumigyűrűs konfigurációk esetén a sérült egyedi ütközőgyűrűt ki lehet cserélni, ha a görgős szerkezet megengedi. Ha a görgőcső, a tengely vagy a csapágy megsérül, a teljes görgőegységet ki kell cserélni.
Biztonság a csere során
A szállítószalagot le kell állítani, és le kell választani az áramforrástól az ütközésmentes futómű karbantartása előtt. A felszerelést követően a henger forgását, a tengely reteszelését és a szíj beállítását ellenőrizni kell a berendezés újraindítása előtt.
Jelentkezések betöltési feltételek szerint
Crusher betáplálási pontok
Az ütőhengereket általában a zúzógép ürítési pontjai alá szerelik fel, ahol nagy kövek vagy ércek jelentős magasságból eshetnek le, és koncentrált ütést okozhatnak a szállítószalagon.
Bányászat és kőfejtés
A szegmentált gumi és PU ütvefuvarozók az anyagcsomó-méret, a rakodási magasság és a szállítószalag kapacitása szerint választhatók az érc-, adalékanyag- és a kőkezelő rendszerekhez.
Cement- és sódergyárak
Az ütőhenger-csoportok támogathatják azokat a szállítószalag-szakaszokat, amelyek mészkövet, klinkert, kavicsot és egyéb ömlesztett anyagokat fogadnak a zúzó- vagy rostáló berendezésekből.
Tengerparti és vegyi rakodóterületek
A HDPE ütős feszítőgörgők akkor jöhetnek számításba, ha a sópermet, a páratartalom vagy a kiválasztott vegyi közeg korrózióveszélyt jelent a hagyományos acél alkatrészeknél.
Földalatti Bányászat
Alkalmazható égésgátló és antisztatikus ütközésgátló görgős konfigurációk szállíthatók a föld alatti berakodási pontokhoz, ahol a szállítószalag-rendszernek meg kell felelnie a vonatkozó bányabiztonsági követelményeknek.
Szabványok és minőségi dokumentáció
Szállítószalag ipari szabványok
A YUFENG Impact Idler görgők a CEMA, GB/T10595 és ISO15365 szállítószalag-berendezésekre és a görgők teljesítményére vonatkozó követelményeknek megfelelően készülnek.
Biztonsági követelmények
A föld alatti bányászati alkalmazásokhoz használt görgők a vonatkozó szénbányák biztonsági követelményei szerint konfigurálhatók. Az alkalmazandó tanúsítás az adott termékszerkezettől és a projekt követelményeitől függ.
Dokumentáció exportálása
A rendelkezésre álló dokumentáció tartalmazhat ISO9001 minőségirányítási tanúsítványt, CE exportdokumentációt, SGS nyersanyagvizsgálati jelentéseket, szénbányák biztonsági vizsgálati dokumentumait, valamint gyári ütésállósági és élettartam-vizsgálati jelentéseket a termékkonfiguráció szerint.
Megfelelő szállítószalag-rendszerű termékek
Szállítószalag sorozat
A YUFENG szövetszállító szalagot, acélzsinóros szállítószalagot, oldalfali szállítószalagot, csőszállítószalagot, mintás szállítószalagot és durva felső szállítószalagot tud szállítani a teljes ömlesztett anyagmozgatási rendszerekhez.
Egyéb szállító görgők
A támasztógörgők közé tartoznak a vályúhordó futógörgők, a visszatérő futógörgők, az önbeálló futógörgők és a megfelelő tartókonzolok a különböző szállítószalag-szakaszokhoz.
Gumi tartozékok
Kopásálló gumilemezek, szállítószalag szegélygumi, vulkanizálás javító ragasztók és tapaszkészletek szállíthatók a telepítéshez és karbantartáshoz.
HDPE csővezeték sorozat
A HDPE Water Pipe és HDPE Dredge Pipe szállítható segédvíz- és hígtrágyaszállításhoz bányászati és ipari projektekben.
Egyedi feldolgozás
A henger átmérője, a héj falvastagsága, a puffer keménysége, a gumigyűrű méretei és a tömítőszerkezet az ügyfél munkarajzai és ütési feltételei szerint állíthatók be.
Csomagolás és tárolás
Kis átmérőjű ütőhengerek
A 76, 89 és 108 mm-es ütőgörgők acélhuzallal kötegelhetők, mindkét tengelyvégen védőkupakokkal szerelhetők fel, és szállításhoz tömör fadobozokba csomagolhatók.
Nagy, nagy ütésű hengerek
A 168, 194 és 219 mm-es ütőhengerek fa raklapokra helyezhetők, műanyag fóliával védettek és rögzíthetők, hogy csökkentsék a konténerszállítás során a felületi sérüléseket és elmozdulást.
HDPE ütőfékezők
A HDPE ütőhengerek habszivaccsal vagy más párnázó anyaggal elválaszthatók az ütközések és a felületi sérülések elkerülése érdekében be- és kirakodás közben.
Tárolási követelmények
Az ütőhengereket vízszintesen, legfeljebb 1,2 m-es halmozási magasságú raklapokon kell tárolni. A gumi és PU pufferkomponenseket óvni kell a hosszan tartó közvetlen napfénytől, magas hőmérséklettől, esővíztől és egyéb olyan körülményektől, amelyek felgyorsíthatják az anyag öregedését.
A megfelelő ütőhenger kiválasztása
Anyag ejtési magasság
Az anyag ejtési magassága fontos paraméter, mert a nagyobb esési távolságok nagyobb ütközési energiát generálnak. Az ütközőanyagot és az ütőhenger elrendezést a tényleges rakodási magasságnak megfelelően kell kiválasztani.
Anyag Csomóméret
A nagy és éles csomós anyagok erősebb ütéselnyelést igényelnek, és jobban illeszkednek PU vagy megerősített gumi ütőszerkezetekhez, mint a szabványos hengerek.
Szállítószalag szélessége
Adja meg a szállítószalag szélességét és a meglévő keret méreteit, hogy a görgő hossza, átmérője, tengely konfigurációja és tartószerkezete megfelelően illeszkedjen.
Munkakörnyezet
Szénacél, horganyzott acél, rozsdamentes acél, HDPE vagy speciális pufferanyagok kiválasztásakor figyelembe kell venni a páratartalmat, a sópermetet, a vegyi expozíciót, a kültéri telepítést és a hőmérsékletet.
Szükséges karbantartási módszer
A szegmentált gumigyűrűs kialakítások akkor jöhetnek számításba, ha a cserélhető puffergyűrűket részesítik előnyben, míg az integrált PU konfigurációk megfelelőbbek lehetnek, ha folyamatos kopásálló külső rétegre van szükség.
Kérjen árajánlatot Impact Idler Rollerre
Szükséges műszaki paraméterek
A pontos gyári árajánlathoz adja meg a hozzáillő szállítószalag szélességet, a görgő külső átmérőjét, az ütköző görgő típusát, az anyagledobási magasságot, az anyagcsomó méretét, a munkakörnyezetet, a teljes rendelési mennyiséget és a cél szállítási portot.
A YUFENG műszaki mérnökei a terhelési feltételeknek megfelelően értékelhetik a megfelelő görgőátmérőt, héjanyagot, ütközőszerkezetet, csapágyat, tömítőrendszert és tartókeretet.
