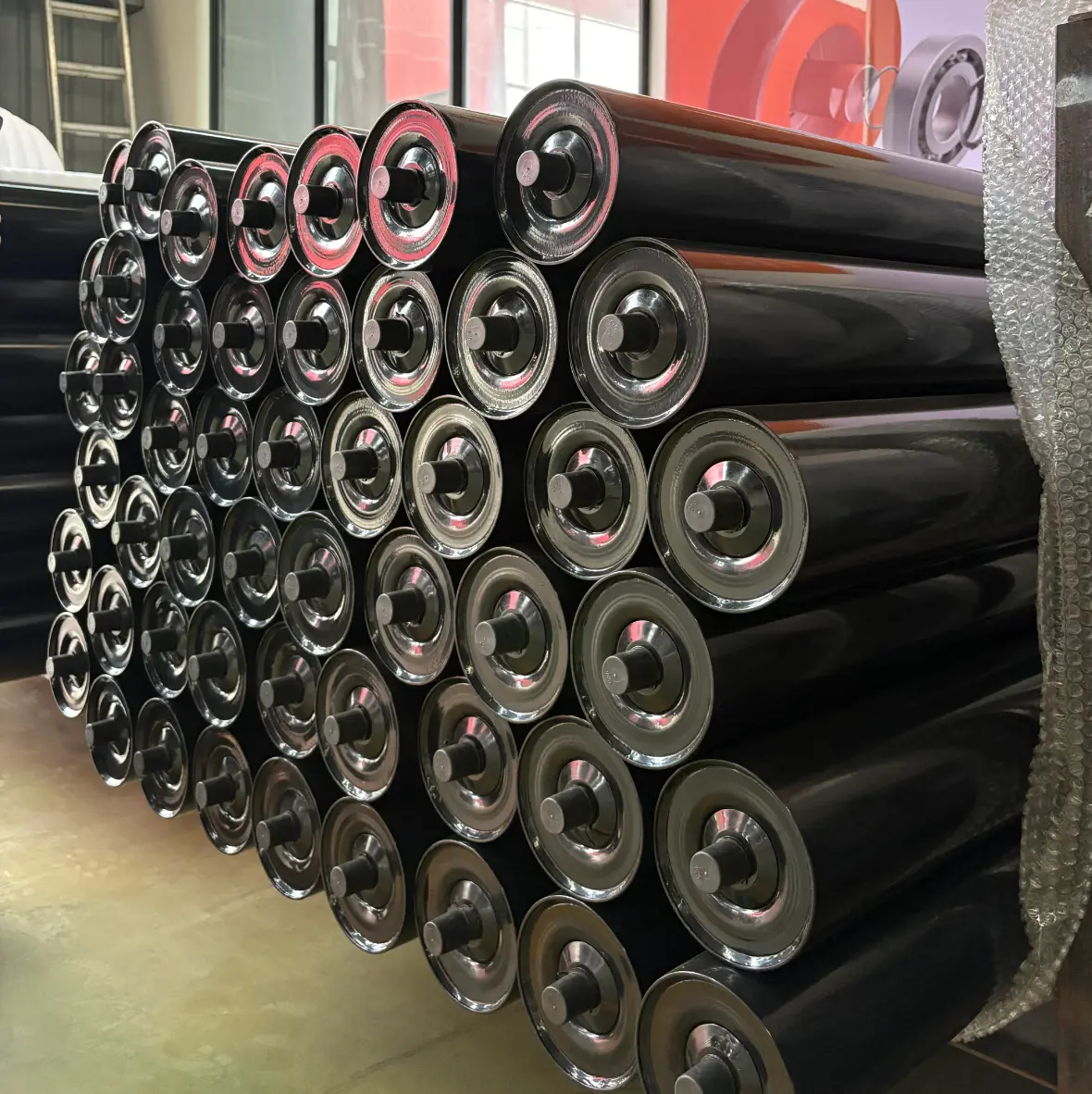

Vonós Idler Roller

15 éves szállítógörgő-gyártási tapasztalatával a YUFENG 89-159 mm átmérőjű vályús futógörgőket szállít 400-2400 mm-es szalagszélességekhez. Minden egyes vályús feszítőgörgő forgási, ütési, korróziós és tömítési teszten megy keresztül a megbízható teljesítmény érdekében. Az integrált vályú kialakítása segít csökkenteni az anyag kiömlését és az egyenetlen szalagélek kopását, a rendelkezésre álló CAD-rajzokkal, mintavizsgálatokkal és műszaki támogatással.

A termék meghatározása és a teljes gyártási folyamat

1. A görgős görgő szerkezete és működése

A vályús feszítőgörgő három különálló görgőből áll, amelyek egy integrált bélyegzőtartóra vannak felszerelve: egy vízszintes középső görgőből és két szimmetrikusan ferde oldalgörgőből. Együtt stabil, homorú szállítóvályút alkotnak, amely megtámasztja a szállítószalagot, és segít az ömlesztett anyagok középpontjában tartani a szállítás során.

A YUFENG kiváló minőségű Q235 varrat nélküli vastagfalú acélcsöveket választ a görgőtesthez, tömör szénacél tengelyekhez, megerősített hidegen sajtolt konzolokhoz és többrétegű labirintus dupla olajtömítésekhez. A gyártási folyamat során automatizált CNC vágást, gázárnyékolt hegesztést és elektrosztatikus, magas hőmérsékletű rozsdamentesítő bevonatot alkalmaznak a méretpontosság, a szerkezeti szilárdság és a korrózióállóság javítása érdekében.

2. Megerősített görgős szerkezet nagy teherbírású szállításhoz

Sok alacsony költségű általános feszítőgörgő 2,0–2,5 mm vastag vékonyfalú csöveket használ, amelyek hosszan tartó nagy terhelés hatására deformálódhatnak, és hozzájárulhatnak a szíj eltolódásához, az anyag kiömléséhez és a csapágy meghibásodásához. A YUFENG 3,5 mm vastag varrat nélküli acélcsöveket használ a megerősített görgős konstrukcióhoz, nagy pontosságú 6204, 6205 és 6306 sorozatú duplatömítésű csapágyakkal kombinálva a szükséges terhelésnek megfelelően.

A sugárirányú kifutást 0,5 mm-en belül szabályozzák, míg a statikus forgási ellenállást körülbelül 1,5–2,5 N értéken tartják. Ez a pontosság segít a hengernek stabil forgást, alacsony súrlódást és csökkentett működési zajt elérni olyan igényes környezetben, ahol magas a por, a páratartalom, az ásványi iszap vagy az enyhe sav- és lúghatás.

3. Speciális anyagok különböző munkakörülményekhez

A szabványos acél görgős görgőkön kívül a YUFENG dedikált gyártási képességekkel rendelkezik a speciális görgőkonfigurációkhoz. A választható opciók közé tartoznak a gumi lagos kopásálló görgők, az UHMWPE korróziógátló görgők és a rozsdamentes acél tengelykonfigurációk.

Ezek a lehetőségek lehetővé teszik az ügyfelek számára, hogy a koptató anyagoknak, a korrozív környezetnek, a nedvességnek való kitettségnek és egyéb működési feltételeknek megfelelően válasszanak ki megfelelő hengeres anyagokat és szerkezeteket. A gyártás előtt a beérkező nyersanyagok kémiai összetételének és mechanikai szilárdságának ellenőrzésen esnek át, hogy biztosítsák az állandó anyagminőséget a gyártási folyamat kezdetétől.

Hiteles hosszú távú terepi tesztadatok

1. Hathónapos földalatti szénbánya terepi teszt

A YUFENG hat hónapig tartó megszakítás nélküli üzemi tesztet szervezett a Troughing Idler Roller számára egy földalatti szénbányában. A teszt a hosszú távú futásstabilitásra, a tömítési teljesítményre, a hevedervédelemre és az anyagmegtartásra összpontosított nehéz szállítási körülmények között.

Tesztkörnyezet:Föld alatti szénbánya útteste ≥1200 mg/m³ porkoncentrációval, -10°C és +65°C közötti környezeti hőmérséklettel, 24 órás folyamatos szállítással.

Betöltési állapot:Minden hengercsoport legfeljebb 2800 kg-os maximális terhelést bírt el, miközben nyersszenet, kötegelt és vegyes ömlesztett anyagokat szállított.

2. Ellenőrzött élettartam-teljesítmény

A terepi teszt során a YUFENG futómű 32 600 stabil üzemórát halmozott fel. A rögzített összehasonlító adatok alapján ez körülbelül 3-5-szörösét jelenti a hasonló körülmények között használt hagyományos vékonyfalú feszítőkerek élettartamának.

3. Tömítés és csapágyvédelem

30 egymást követő napon át tartó ciklikus porexpozíció és nagynyomású vízpermetezés után a vizsgált görgők nem mutattak csapágy-elakadást és belső kenőanyag-szivárgást sem. A többrétegű labirintus tömítőszerkezet segített megvédeni a csapágyszerelvényt a por és a víz behatolásától.

4. Szállítószalag védelme

A szabványos vályúszerkezet stabil szalagtámaszt biztosít, és segít csökkenteni a túlzott élsúrlódást a szállítószalag és a görgők között. A terepi teszt során az optimalizált görgőkonfiguráció a szállítószalag csereciklusának körülbelül 40%-os meghosszabbodásával járt az előző működési állapothoz képest.

5. Anyagkiömlés ellenőrzése

A 35°-os vályúszög elősegíti a mélyebb hordozóprofil kialakítását, és hatékonyabban tartja a finom ömlesztett anyagokat a szállítószalagon. Ugyanazon szállítótérfogat mellett a mért anyagkiömlési sebesség körülbelül 0,48% volt, szemben a párhuzamos lapos görgős konfigurációk 3,2%-ával.

Ezek a terepi eredmények gyakorlati referenciaadatokat szolgáltatnak az ügyfelek számára, akik a földalatti bányászathoz, az ömlesztett anyagmozgatáshoz és más, folyamatos, nagy teherbírású szállítási alkalmazásokhoz szükséges vályús görgőket értékelik.

Teljes termékosztályozás és szabványos műszaki paraméterek

1. Szabványos 3 görgős vályús futómű

A Standard 3-roll Troughing Idler univerzális konfiguráció a bányászati, cement-, gabona- és egyéb ömlesztett anyagok szállítórendszereihez. Egy középső görgőből és két ferde oldalgörgőből áll, amelyek stabil hordozóvályút képeznek. A szabványos vályúszögek közé tartozik a 20°, 30°, 35° és 45°, ami lehetővé teszi a szerkezet hozzáigazítását a különböző anyagjellemzőkhöz és szállítószalag kialakításokhoz.

2. Ütközés puffer üreges üresjárat

Az Impact Buffer Troughing Idler olyan szállítószalag rakodási és betáplálási pontokhoz készült, ahol a lehulló anyagok azonnali ütést váltanak ki. Görgői vastag gumibetétet használnak, hogy elnyeljék az ütközési energiát, és csökkentsék a szállítószalagra és a görgőszerkezetre átvitt közvetlen ütést. Megfelelő üzemi körülmények között a gumipufferes kialakítás a lehulló ömlesztett anyagok pillanatnyi ütközőerejének akár 70%-át is képes elnyelni.

3. Automatikus önbeállító vályús üresjárat

Az automatikus önbeálló vályús feszítőkerék egy eltérés-korrekciós tartószerkezetet tartalmaz, amely segít a szállítószalag visszavezetésében a normál működési helyzete felé. Alkalmas olyan szállítórendszerekhez, ahol a szalag eltérése élkopást, szalagkárosodást vagy anyagkiömlést okozhat, segítve a szállítószalag hosszú távú stabilitásának javítását és a kézi beállítási igények csökkentését.

4. UHMWPE korróziógátló vályús futómű

Az UHMWPE Anti-Corrosion Troughing Idler egy nem fém polimer görgőtestet használ, amelyet korrozív működési környezetekhez terveztek. Korrózióálló felépítése alkalmassá teszi vegyi üzemekbe, sótelepekbe, szennyvíztisztító létesítményekbe és más, savnak, lúgnak, sóködnek vagy nedvességnek kitett alkalmazásokhoz. A könnyű görgős szerkezet csökkentheti a forgási ellenállást és a karbantartási igényeket is.

5. Szabványos műszaki paramétertartomány

A YUFENG tovább szabhatja a görgő átmérőjét, a cső vastagságát, a tengely méretét, a csapágykonfigurációt, a tömítőszerkezetet, a vályúszöget és a konzol méreteit a szalag szélessége, a szállítóképesség, az anyagjellemzők és a tényleges munkakörülmények szerint.

Valódi globális ügyfélprojektesetek

A YUFENG szállítóhengereket több mint 32 országba és régióba exportálták, támogatva a nagyszabású bányászati, kikötői, cement- és ömlesztett anyag szállítási projekteket. Hengereinket a tényleges munkakörülmények, például a terhelés, a szalagszélesség, a szállítási környezet, a korróziónak való kitettség és az anyagjellemzők alapján választjuk ki.

1. Mongólia külszíni szénbányászati ​​projekt

Projekt léptéke:12 km-es hegyeken átívelő szénszállító rendszer 1200 mm széles nagy teherbírású szalaggal és 2000 tonna/óra tervezett szállítóképességgel.

Ügyfél kihívás:A korábban használt olcsó import üregek körülbelül 6000 üzemórán belül tapasztaltak meghibásodást. A gyakori leállások termeléskiesést és megnövekedett alkatrészköltségeket eredményeztek.

YUFENG megoldás:Testreszabott, 35°-os megerősített tömítőgörgőket szállítottunk, vastagított csőfallal és továbbfejlesztett labirintus tömítőszerkezettel. A kialakítást nagy terhelésekre, kültéri használatra és nagy poros bányászati ​​körülményekre optimalizálták.

Ellenőrzött eredmény:18 hónapos folyamatos kültéri működés után a hengereket nem kellett cserélni, és nem regisztráltak bejelentett hibákat. A havi karbantartási munkaerőköltségek körülbelül 65%-kal csökkentek.

Ügyfél visszajelzés:„Az alapjáratok stabil működési állapotot tartanak fenn nagy poros, szabadtéri bányászati ​​körülmények között, sokkal versenyképesebb összköltség mellett, mint az európai importmárkák.”

2. Délkelet-Ázsia part menti érckirakó terminálja

Munkakörülmények:A szállítószalag egész évben a szabadban működik, folyamatos hajókirakodással és raktári átszállítással, erős parti só-köd kitettség esetén.

YUFENG megoldás:Rozsdamentes acél belső tengelyekkel és korrózióálló alkatrészekkel ellátott UHMWPE korróziógátló görgőket szállítottunk. A görgős szerkezetet úgy választották ki, hogy csökkentsék a korrózióval kapcsolatos csapágyproblémákat és növeljék a szolgáltatás megbízhatóságát tengeri környezetben.

Ellenőrzött eredmény:Két év folyamatos működés után az ügyfél nem számolt be látható tengelyrozsdásodásról vagy csapágydugulásról, ami támogatja a stabil működést magas só- és páratartalmú környezetben.

3. Hazai 5000 tonna/nap cementklinker gyártósor

Munkakörülmények:A cementgyártó sor magas hőmérsékletű kemencehamut és erősen koptató adalékanyagokat kezel, jelentős ütési és kopási terhelést okozva a szállítórendszeren.

YUFENG megoldás:Gumilagos ütővályús futógörgőket szállítottunk, amelyek a terhelési területeken elnyelték az ütéseket, miközben csökkentik az éles anyagok és a szállítószalag közötti közvetlen érintkezést.

Ellenőrzött eredmény:Az optimalizált ütőhenger-konfiguráció csökkentette a heveder felületének sérülését, és elősegítette a teljes szállítórendszer szervizciklusának meghosszabbítását nagy kopásállóságú cementgyártási körülmények között.

A YUFENG rendelkezésre álló projektfotókat, műszaki leírásokat és pályázati referenciákat tud biztosítani az ügyfelek értékeléséhez. Nagy tengerentúli szállítási projektekhez mérnökcsapatunk a hevederszélesség, a teherbírás, a szállítási szög és a működési környezet szerint is tud megfelelő görgős szerkezeteket ajánlani.

Alapvető versenyelőnyök a szokásos piaci tétlenekkel szemben

Alkalmazható ipari forgatókönyvek

1. Bányaipar

A YUFENG futószalagok külszíni szénbányákhoz és földalatti bányászatokhoz alkalmasak vasérc, aranyérc, bauxit és egyéb ömlesztett nyersanyagok felhasználásával. Úgy tervezték, hogy támogassák a nagy távolságú szállítórendszereket és az olyan igényes munkakörülményeket, ahol a stabil forgás, teherbírás és megbízható tömítés elengedhetetlen.

2. Hőenergia-termelő erőművek

Hőerőműveknél a YUFENG szállítószalagok feszítőgörgői használhatók szénadagoló rendszerekben, mészkőszállításban füstgáz kéntelenítéshez és kazánhamu vagy salak szállításához. A megfelelő görgős szerkezet segít megőrizni a szalag stabil alátámasztását folyamatos anyagmozgatás és nagy igénybevétel mellett.

3. Építőanyagipar

A YUFENG hengerek nagy cementgyárakban, homok- és kőbányákban és kavicsfeldolgozó sorokban használhatók. Robusztus felépítésük alkalmas abrazív ömlesztett anyagok, például adalékanyagok, zúzott kő és cement alapanyagok szállítására, segítve a szállítószalag megbízható működését.

4. Kikötők és ömlesztett rakomány terminálok

A kikötőkben és az ömlesztett rakomány terminálokon a YUFENG szállítószalagok futószalagjait fel lehet szerelni a szén, vasérc, gabona és vegyi ömlesztett anyagok szállítására használt szállítórendszerekre. Támogatják a hajó be- és kirakodó berendezéseket, raktári szállítószalagokat és egyéb folyamatos anyagmozgató rendszereket.

5. Vegyi és sógyártás

Sav-, lúg- vagy sóködnek kitett vegyszer- és sógyártási környezetben a YUFENG korróziógátló UHMWPE vályús görgőket biztosít. Korrózióálló felépítésük segít csökkenteni a hengerek kopását, és támogatja a stabil működést a vegyszerigényes termelési területeken.

6. Gabonafeldolgozó ipar

A búza, kukorica, rizs és egyéb mezőgazdasági ömlesztett anyagok szállítórendszereihez sima, kopásálló és élelmiszer-minőségű hengerek állnak rendelkezésre. Ezek a hengerek alkalmasak gabona tárolására, feldolgozására és szállítására, ahol fontos a tiszta működés és a megbízható anyagmozgatás.

Gyári szakmai erő és képesítések

1. Szabványosított gyártási képesség

A YUFENG szabványosított, 20 000 m²-es automata gyártóműhelyt üzemeltet, amely több mint 50 precíziós CNC megmunkáló berendezéssel van felszerelve. Akár 80 000 készletnyi szállítószalag gyártási kapacitással és 15 éves koncentrált gyártási tapasztalatunkkal stabil gyártási kapacitást biztosítunk mind a szabványos, mind az egyedi görgős követelményekhez.

2. Minőségirányítás és tanúsítványok

A YUFENG teljes minőségirányítási rendszert tart fenn, amely magában foglalja a nyersanyagok ellenőrzését, a gyártási folyamatok ellenőrzését és a késztermékek tesztelését. Görgős termékeink az ISO 9001 minőségirányítási követelmények szerint készülnek, az érintett piacokra vonatkozó MT/T 821 és CE megfelelőségi támogatással. Harmadik féltől származó gyári ellenőrzési jelentések és termékteljesítmény-teszt jelentések is rendelkezésre állnak, ha szükséges.

3. Ötlépcsős minőség-ellenőrzés

Minőségellenőrzési folyamatunk öt kulcsfontosságú szakaszt fed le: nyersanyag beérkezés ellenőrzése, félkész hegesztési szilárdság vizsgálata, kész görgős forgási ellenállás tesztelése, tömítés és öregedés szimulációs tesztelése, valamint végső csomagolási ellenőrzés a szállítás előtt. Ez az eljárás biztosítja a görgő egyenletes teljesítményét, a megbízható tömítést és a stabil működést az igényes szállítószalag-rendszerekben.

4. Mérnöki támogatás és gyors szállítás

A YUFENG támogatja az ingyenes CAD mérnöki rajzokat, a 7 napos mintaszállítást kis próbarendeléseknél és a tipikus 15–20 napos gyártási ciklust a testreszabott tömeges rendeléseknél. Tengerentúli ipari projektekhez távoli műszaki útmutatást és helyszíni egyeztetési támogatást is biztosítunk a nagyméretű szállítószalag-rendszerekhez.

GYIK

1. K: A futógörgő melyik vályúszögét válasszam a szállítószalag-rendszeremhez?

V: A 35° a leguniverzálisabb szabványos szög, amely alkalmas a legtöbb bányászati ​​és cementipari projekthez. A 20°-os könnyűszögű típus a könnyű terhelésű gabona- és mezőgazdasági anyagok szállításához illeszkedik, míg a 45°-os mélyvályús modellt nagy kapacitású ömlesztett szállításra tervezték az anyagtúlcsordulás minimalizálása érdekében. A konzol dőlésszögét teljesen beállíthatjuk a szállítószalag tervezési rajza szerint.

2. K: Szállíthat-e korróziógátló vályús görgőket sótelepek és vegyipari üzemek számára?

V: Abszolút. Három korróziógátló megoldást kínálunk: UHMWPE nemfém polimer feszítőgörgők, gumibevonatú kopásálló rozsdamentes acél futógörgők és testreszabott rozsdamentes acél belső tengelyes feszítőgörgők, amelyek alkalmazkodnak a hosszú távú sav-, lúg- és sóköd-korrozív munkakörnyezetekhez.

3. K: Mi a minimális rendelési mennyiség és a normál szállítási idő?

V: A minta próbarendelés MOQ 1 darab; tömeges formális rendelés MOQ 100 készlet. A standard raktáron lévő hagyományos specifikációk 7 munkanapon belül szállíthatók, míg az egyedi, nem szabványos, görgős görgő 15-20 napos gyártási időszakot igényel.

4. K: Megfelelnek a vályús görgői a nemzetközi ipari formatervezési szabványoknak?

V: Minden késztermék teljes mértékben megfelel a CEMA, ISO, MT/T 821 és DIN globális ipari szabványoknak, a teljes hivatalos vizsgálati jelentéseket mellékeljük a határokon átnyúló export vámkezeléshez.
