Önbeálló görgős üresjárat

A YUFENG Self-Aligning Troughing Idler kulcsfontosságú funkciója a szállítószalag középen tartása. Automatikusan elforgatható kerete reagál a szíj oldalirányú mozgására, és segít kijavítani az egyenetlen feszültség vagy anyagterhelés okozta eltéréseket, csökkentve az élkaparást és a karbantartási megszakításokat. 89-159 mm-es átmérőben, 400-2400 mm-es szalagszélességekhez kapható, bányászati, gabonamozgató és cementszállító rendszerekhez alkalmas.

A termék meghatározása és a forgáskorrekció működési elve

1. Szerkezet

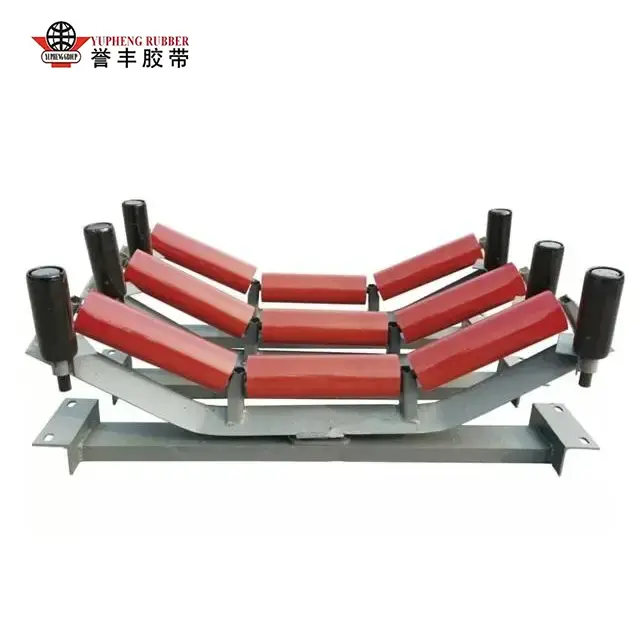

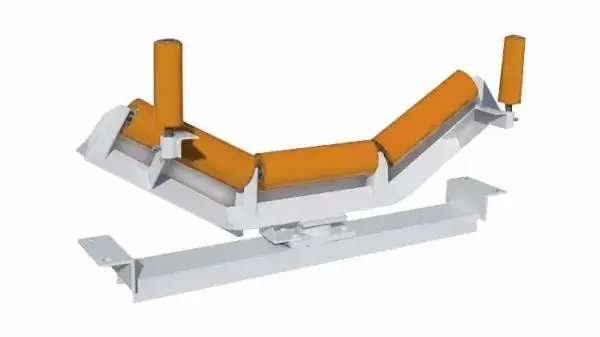

A YUFENG Self-Aligning Troughing Idler egy háromgörgős hordozóegység, amely szabadon forgatható központi lengőalapra épül. Egy vízszintes központi görgőből, két szimmetrikus ferde szárnygörgőből és oldalsó lefutásgátló vezetőgörgőből áll. Amikor a szállítószalag egyenetlen anyagterhelés, inkonzisztens szalagfeszesség vagy a szállítószalag beállításának változása miatt eltér, a szalag éle érintkezik a vezetőgörgővel, és 5°–8°-kal elforgatja a futókeretet, fordított korrekciós erőt generálva, amely automatikusan visszavezeti a szalagot a középpont felé.

A YUFENG vastagított Q235 varrat nélküli acélcsöveket, tömör, hidegen húzott integrált tengelyeket, nagy teherbírású öntött acél forgóüléseket és kétrétegű labirintusos kompozit tömítéseket használ. Mindegyik görgő kis súrlódású, kettős tömítésű 6204/6305 csapágyakkal van felszerelve, amelyek radiális kifutása 0,5 mm alá van szabályozva, és a statikus forgási ellenállás 1,4–2,4 N között van. Ez a szerkezet stabil, alacsony zajszintű működést biztosít poros, párás és változó hőmérsékletű környezetben -20 ℃ és +80 ℃ között.

2. Testreszabott önigazító konfigurációk

A szabványos szénacél modelleken kívül a YUFENG testreszabott önbeálló futógörgőket kínál különböző üzemi körülményekhez, beleértve a gumikésleltetett ütközési modelleket az anyagadagoló pontokhoz, az UHMWPE korróziógátló modelleket sóködhöz és vegyi környezetekhez, valamint a magas hőmérsékletű modelleket a kemence hamu szállítósoraihoz. Minden bejövő nyersanyag szakítószilárdsági és kémiai összetétel-ellenőrzésen esik át a gyártás előtt, hogy biztosítsa az egyenletes gyártási minőséget.

Ellenőrzött terepi vizsgálati adatok

1. Hét hónapos folyamatos követési teszt

A YUFENG hét hónapig tartó megszakítás nélküli szántóföldi tesztet végzett egy 1,2 km-es gabonaszállító rendszeren, hogy értékelje a Troughing Idler tényleges követési teljesítményét folyamatos működés mellett. A tesztet szabadtéri gabonatelepen végezték, változó szélviszonyok mellett -12 ℃ és +72 ℃ közötti hőmérsékleten. A búza, a kukorica és a rizs szállítása során minden üresjárati csoport akár 2200 kg-os terhelést is kezelt.

2. Alapvető teljesítményeredmények

Helyesbítő válasz:A futómű 0,8 másodpercen belül reagált a szíj eltérésére, és észrevehető oszcilláció nélkül folyamatosan a középpont felé vezette a szíjat.

Övvédelem:Az öv élkopása 45%-kal csökkent, így a rögzített szíjcsere ciklus 12 hónapról 18 hónapra nőtt.

Anyag kiömlése:Ugyanezen szállítómennyiség mellett az anyagszivárgás 3,1%-ról fix vályús futógörgők esetén 0,32%-ra csökkent YUFENG önbeálló görgőkkel.

Tömítés és lengés tartósság:35 egymást követő napon át tartó ciklikus porral és vízpermettel végzett öregedési tesztek után az összes vizsgálati minta nem mutatott csapágyelakadást vagy forgótengely rozsdásodását.

Teljes termékosztályozási és szabványos műszaki paramétertáblázat

1. Önbeálló görgős Idler sorozat

A YUFENG négy magból álló Self Aligning Troughing Idler sorozatot fejleszt ki a különböző terhelési feltételekhez, szállítószalag-elrendezésekhez és működési környezetekhez. Speciális szállítórendszerekhez egyedi méretek és konfigurációk is rendelkezésre állnak.

Szabványos 3-görgős önbeálló vályús üresjárat:Általános célú modell gabona-, homok- és bányászati ​​alkalmazásokhoz, 20°, 30°, 35° és 45°-os vályúszöggel.

Ütközés önbeálló vályús üresjárat:Vastag gumibetétes görgőkkel van felszerelve az anyagadagolási pontokhoz, segítve a pillanatnyi ütközési erő akár 72%-ának elnyelését, miközben fenntartja az automatikus szalagkövetést.

Megfordítható önbeállító vályús üresjárat:Kétirányú lengő forgószerkezettel rendelkezik a dugattyús inga szállítószalagokhoz és a kikötői raktári szállítórendszerekhez.

UHMWPE korróziógátló önbeálló vályús üresjárat:Nem fémből készült polimer görgőtestet használ rozsdamentes acél forgótengellyel vegyi üzemekhez, part menti terminálokhoz és sóködös környezetben.

2. Szabványos műszaki paraméterek

Valódi globális ipari ügyfélprojektek

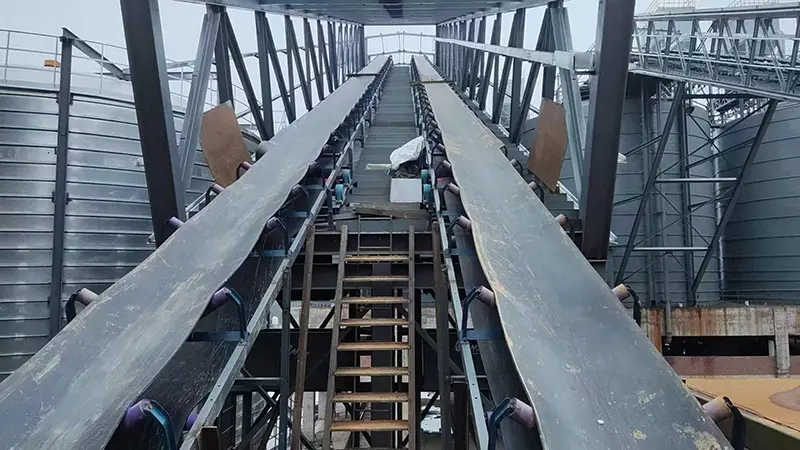

1. Australia Large Grain Terminal Conveyor Project

Projekt léptéke:9 km hosszú keresztudvaros gabonaszállító rendszer, 1000 mm széles szállítószalaggal és 1800 tonna/óra tervezett szállítóképességgel.

Ügyfél kihívás:Az eredeti rögzített vályús görgők nem tudták hatékonyan korrigálni a szél okozta szíj eltérést. A folyamatos szalagvándorlás élszakadást és szemcseszivárgást okozott, ami havonta akár 32 órás nem tervezett leállást is eredményezett.

YUFENG megoldás:Személyre szabott 35°-os önbeálló görgős görgőket szállítottunk megerősített lengőcsuklós ülésekkel, amelyek folyamatos automatikus szíjkorrekciót tesznek lehetővé kültéri üzemi körülmények között.

16 hónapos folyamatos működés után az önközpontosító rendszer stabil korrekciós teljesítményt tartott fenn az év során, 70%-kal csökkentve a havi karbantartási leállást.

Ügyfél visszajelzés:"A YUFENG önbeálló futógörgők automatikus követési teljesítménye teljesen megoldja régóta fennálló szalagvándorlási problémánkat, nagymértékben csökkentve a gabonapazarlást és a karbantartási munkaerőköltségeket."

2. Dél-afrikai nyílt gödör krómérc szállítósor

Munkakörülmények:A szállítószalag rendszer hegyvidéki terepen működik, egyenetlen lejtőkkel, erős darabos ércütéssel és magas porkoncentrációval egész évben.

YUFENG megoldás:Az Impact Troughing Idlereket megvastagított gumilapos görgőkkel és megerősített forgóülésekkel, porvédő szerkezetekkel láttuk el.

Két év folyamatos, nagy terhelésű működés után az üresjáratok stabil automatikus korrekciós teljesítményt tartottak fenn korrekciós hiba nélkül, hatékonyan javítva a szállítószalag-beállítás megbízhatóságát és csökkentve a karbantartási igényeket.

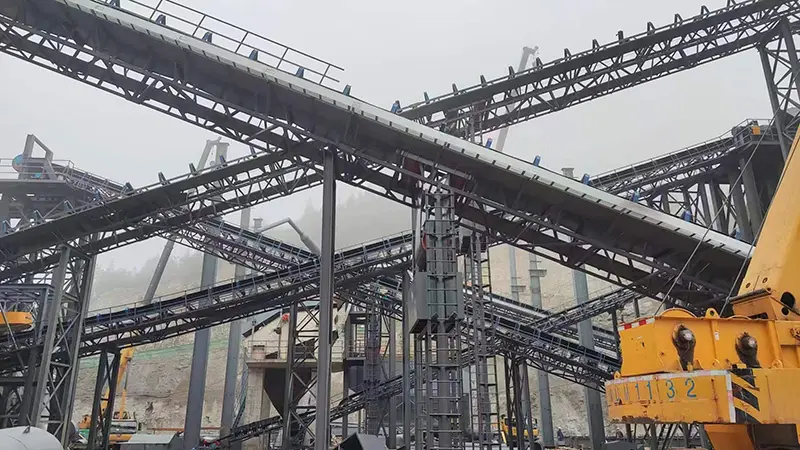

3. Hazai, napi 4500 tonna aggregált kőbánya gyártósor

Munkakörülmények:A gyártósor erősen koptató kőaggregátumokat kezel, gyakori anyagterhelési kiegyensúlyozatlansággal, ami komoly szalageltérést és felgyorsult szalagélkopást okoz.

YUFENG megoldás:Nagy teherbírású, önbeálló vályús futógörgőket szállítottunk a folyamatos szalagközpontosítás fenntartásához a nagy távolságú aggregátumszállítás során.

Az optimalizált önkorrekciós szerkezet csökkentette a szalagok eltérési problémáit, csökkentette a szállítószalagok cseréjének gyakoriságát és javította a kőbánya szállítórendszerének általános stabilitását.

Alapvető versenyelőnyök a hagyományos, rögzített vályús üresjáratokhoz képest

Alkalmazható ipari forgatókönyvek részletes alkalmazásmagyarázattal

1. Gabona- és mezőgazdasági ipar

A YUFENG Self Aligning Troughing Idlert széles körben használják nagy gabonatároló terminálokban, rizs- és kukoricafeldolgozó üzemekben, valamint kültéri gabonatároló szállítórendszerekben. A szél zavarása és az egyenetlen anyagterhelés által befolyásolt nagy távolságú gabonaszállítás esetén az önközpontosító szerkezet folyamatosan korrigálja a szalag eltérését, csökkentve a gabona kiömlését és javítva a szállítási stabilitást.

2. Bányaipar

A külszíni szénbányákban, krómércbányákban, vasércprojektekben és sóderbányákban a nagy fesztávú szállítószalag-rendszerek gyakran szembesülnek az egyenetlen terhelés, a terepváltozások és a súlyos anyaghatások miatti szalagos vándorlással. A YUFENG önbeálló görgős futógörgők automatikus követési teljesítményt biztosítanak a szalagok stabil beállításának megőrzése érdekében, valamint csökkentik az élek kopását, a szakadási kockázatokat és a váratlan állásidőt.

3. Hőerőművek

A hőerőművek megbízható szállítószalagos működést igényelnek a nagy távolságú szén betáplálásához és a mészkő kéntelenítő anyag szállításához. A YUFENG önbeálló vályús futógörgői segítenek fenntartani a szállítószalag pozícióját a folyamatos működés során, javítva a rendszer megbízhatóságát és csökkentve a szalagok eltérése által okozott karbantartási gyakoriságot.

4. Építőanyagipar

Cementgyárak, homok- és kőaggregátum gyártósorok és más nehéz anyagmozgatási alkalmazások esetében az egyenetlen anyageloszlás könnyen a szállítószalag eltolódását okozhatja. A YUFENG önbeálló futógörgő-rendszerei automatikusan beállítják a szalag futási helyzetét, biztosítva a csiszoló ömlesztett anyagok simább szállítását.

5. Ports & Bulk Cargo Wharves

A tengerparti kikötők és ömlesztettáru-terminálok gyakran erős szélviszonyok és összetett rakodási környezetben működnek. A YUFENG önbeálló vályús futógörgők gabona-, érc- és ömlesztett rakomány kirakodó rendszerekhez alkalmasak, stabil szalagkövetési teljesítményt biztosítva hosszú távú szállítási műveletek során.

6. Vegyipari és sótermelő ipar

A YUFENG a sav-, lúg- és sóködkorróziónak kitett vegyi üzemek és parti sógyártó környezetek számára UHMWPE korróziógátló önbeálló görgős görgőket kínál korrózióálló anyagokkal és testreszabott szerkezetekkel, hogy hosszú távú stabil működést biztosítson zord környezetben.

Gyári szakmai erő és engedélyezett globális képesítések

1. Fejlett gyártási és termelési kapacitás

A YUFENG egy szabványos, 21 000 négyzetméteres automata gyártóműhely tulajdonosa, amely több mint 55 precíziós CNC-feldolgozó berendezéssel van felszerelve. A havi 85 000 szállítószalag futószalag gyártási kapacitásával és a szállítószalag görgőkre és a nyomkövető korrekciós alkatrészekre összpontosító több mint 15 éves gyártási tapasztalatával a YUFENG megbízható önbeálló görgős megoldásokat kínál a globális ipari ügyfelek számára.

2. Nemzetközi minősítések és projektek minősítésének támogatása

Minden YUFENG Self Aligning Troughing Idler termék megfelel az ISO9001 nemzetközi minőségirányítási rendszer tanúsítványának, az MT/T 821 bányászati ​​biztonsági szabvány követelményeinek és a CE-export megfelelőség ellenőrzésének. Teljes harmadik féltől származó gyári audit jelentések és nyomon követési teljesítményteszt jelentések biztosíthatók az ügyfél projektek jóváhagyásának, a szállítói minősítések felülvizsgálatának és a minőségértékelésnek a támogatására.

3. Szigorú minőség-ellenőrzés és teljesítményellenőrzés

A YUFENG független minőségellenőrző laboratóriumot működtet, és szigorú minőség-ellenőrzést hajt végre a teljes gyártási folyamat során. Az ellenőrzési eljárások magukban foglalják a nyersanyag mechanikai szilárdsági vizsgálatát, a félkész forgási lengés simaságának vizsgálatát, a késztermék folyamatos eltérés-korrekciós fáradtsági vizsgálatát, a tömítőpor- és vízpermet-öregedés-szimulációs tesztelést, valamint a végső exportcsomagolás ellenőrzését, hogy biztosítsák a termék stabil teljesítményét a szállítás előtt.

4. Testreszabott műszaki támogatás és globális szolgáltatás

A YUFENG támogatja az ingyenes CAD mérnöki rajzellátást, a 7 napos gyors mintaszállítást kis tesztrendelésekhez és a 16–20 napos gyártási ciklust a testreszabott önbeálló üresjárati rendelésekhez. Technikai csapatunk globális távoli értékesítés utáni útmutatást és helyszíni szállítószalag-elrendezés-illesztési szolgáltatásokat nyújt nagy tengerentúli szállítószalag-projektekhez.

GYIK

1. K: Hova kell felszerelni az önbeálló vályús görgőt a szállítószalagokra?

V: Javasoljuk, hogy 15-30 méterenként egy-egy készletet szereljen fel a nagy távolságú szállítószalagok szállítóoldalára, és a korrekció hatékonyságának növelése érdekében további készleteket adjon hozzá az átadási pontokhoz, az emelkedő/lejtő szakaszokhoz és a szélnek kitett kültéri szegmensekhez. A 35°-os vályúszög az univerzális szabvány a legtöbb bányászati ​​és gabonaszállítási projekthez; 20°-os szögben illeszkedik a könnyű rakományú mezőgazdasági anyagok szállításához, míg a 45°-os mélyvályús modell nagy kapacitású ömlesztett szállításhoz. A konzol lengési szögét teljesen beállíthatjuk a szállítószalag tervezési rajza szerint.

2. K: Szállíthat-e korróziógátló önbeálló görgős görgőket a part menti sótelepek és vegyi üzemek számára?

V: Abszolút. Három korrózió elleni illesztési megoldást kínálunk: UHMWPE nem fém polimer önbeálló futógörgők, vastag gumibevonatú rozsdamentes acél futógörgők és testre szabott rozsdamentes acél forgótengelyes futógörgők, amelyek alkalmazkodnak a hosszú távú sav-, lúg- és sóköd-korrozív munkakörnyezetekhez.

3. K: Mi a minimális rendelési mennyiség és a normál szállítási idő?

V: A minta próbarendelés MOQ 1 darab; tömeges formális rendelés MOQ 100 készlet. A szabványos raktáron lévő hagyományos önbeálló görgős specifikációk 7 munkanapon belül szállíthatók, míg a testreszabott, nem szabványos önbeálló görgős feszítőkeret 16-20 napos gyártási időszakot igényel.

4. K: Az önközpontú vályús görgői megfelelnek a nemzetközi ipari formatervezési szabványoknak?

V: Minden késztermék teljes mértékben megfelel a CEMA, ISO, MT/T 821 és DIN globális szállítószalag ipari szabványoknak, a teljes hivatalos nyomon követési teljesítményteszt jelentéseket mellékeljük a határokon átnyúló export vámkezeléshez.

Lépjen kapcsolatba a YUFENG-gel

Stabil és alacsony karbantartási igényű futómű-megoldást keres a gyakori szalageltérések kiküszöbölésére és a szállítószalag hosszú távú üzemeltetési költségeinek csökkentésére? Lépjen kapcsolatba a YUFENG professzionális mérnöki csapatával még ma, és kérjen termékmintákat, testreszabott műszaki rajzokat és közvetlen gyári árajánlatot.

A YUFENG komplett szállítószalag-követő korrekciós megoldásokat kínál bányászat, mezőgazdaság, kikötők, erőművek, vegyipar és egyéb ömlesztett anyagmozgatási alkalmazások számára világszerte.
