V Visszafutó görgő

Az automatikus szíjközpontosítás a YUFENG V Return Idler Roller fő előnye. Szimmetrikus V-alakú görgős szerelvénye oldalirányú korrekciós erőket hoz létre a szíj futása közben, segítve a rosszul beállított szalagok visszavezetését a középpont felé további korrekciós berendezések nélkül. Közepes és nagy teherbírású visszatérő szakaszokhoz tervezve, segít csökkenteni az élkopást, az anyagszivárgást és az egyenetlen terhelés vagy a maradványok felhalmozódása által okozott tévedést.

Anyag és gyártás Craft

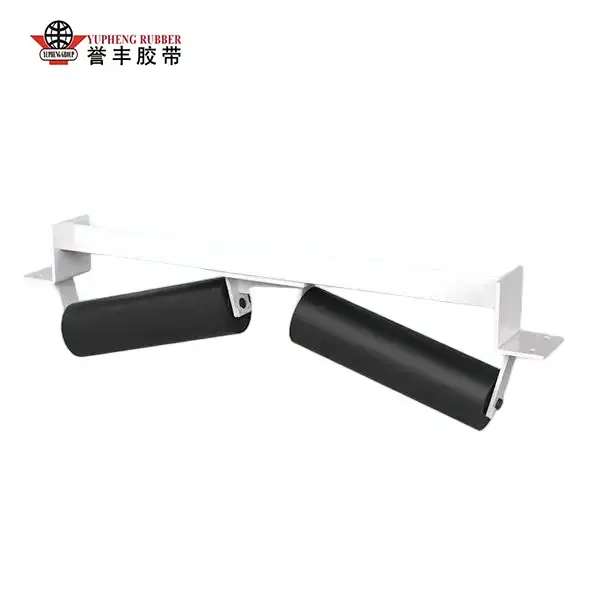

V-alakú visszatérő tartószerkezet

A YUFENG V Return Idler Rollert kifejezetten a szállítószalagos rendszerek visszatérő oldalára tervezték. Két ferde görgője stabil V-alakú támasztófelületet alkot, amely segíti az üres szalagot a közepe felé vezetni, miközben folyamatosan érintkezik a szíj szélességében.

A görgőtest Q235 varrat nélküli szénacél csövet használ, tűzihorganyzott felületkezeléssel. A C3 hézagú ZZ pajzscsapágyak rozsdagátló lítiumzsírral vannak előre feltöltve, míg a kétcsatornás nylon labirintus tömítés és a külső gumi porgyűrűk további védelmet nyújtanak a por, sár és nedvesség ellen.

Precíziós összeszerelés a stabil szalagfutáshoz

A V-alakú keret integrált acéllemez alakítással és robothegesztéssel készül. Az összeszerelés utáni CNC-igazítás 0,3 mm-en belül szabályozza a teljes kifutást, segít fenntartani a görgő egyenletes forgását és csökkenti a vibrációt a szállítószalag folyamatos működése közben.

Szállítás előtt minden kész szerelvényt megvizsgálnak a görgők beállítására, a forgási ellenállásra, a terhelési teljesítményre és a tömítés integritására, hogy biztosítsák a megbízható telepítést és működést.

V-alakú szíjtámasz és működési előnyök

Továbbfejlesztett visszatérő öv elhelyezése

A hagyományos egyszeres, egyenes visszatérésű feszítőgörgőkkel ellentétben a ferde görgős elrendezés meghatározott tartógeometriát biztosít a visszatérő szalag számára. Ez segít stabilizálni a heveder helyzetét, ha a folyamatos szállítás során kisebb oldalirányú mozgások lépnek fel.

Csökkentett élérintkező

A V-alakú tartó a hevederterhelést több görgőfelület között osztja el, ahelyett, hogy egyetlen lapos görgőre koncentrálná az érintkezést. Ez csökkentheti a hosszan tartó élérintkezést és az instabil hevederpozíció miatti egyenetlen kopást.

Különböző szállítószalag-elrendezésekhez alkalmas

A YUFENG Idler Roller különböző szállítószalag-szélességekhez, görgőátmérőkhöz és működési környezetekhez konfigurálható. A horganyzott acél változatok általános ipari felhasználásra alkalmasak, míg a testre szabott korrózióálló konfigurációk parti, bányászati ​​és nedves alkalmazásokhoz szállíthatók.

Termékkonfigurációs és tervezési lehetőségek

Szabványos görgős konfiguráció

A standard szerelvény két ferde visszatérő görgőből és egy V-alakú tartókeretből áll. A görgő átmérője, szalagszélessége és keretméretei a meglévő szállítószalag szerkezethez illeszthetők.

Választható anyag- és felületkezelés

A Q235 szénacél szabványos alkalmazásokhoz használatos. A működési feltételektől függően a YUFENG horganyzott felületeket, gumiborítású görgőket és egyéb testreszabott konfigurációkat tud biztosítani olyan alkalmazásokhoz, amelyek további korrózióvédelmet vagy szíjérintkezésvédelmet igényelnek.

Alkalmazás-specifikus tervezés

Új szállítószalag-projektek és csereprogramok esetén a YUFENG felülvizsgálhatja a szalagszélességet, a visszatérő oldali szerkezetet, a szállítószalag sebességét, a beépítési méreteket és a munkakörnyezetet, mielőtt a megfelelő V visszatérő görgős konfigurációt javasolná.

Valódi ipari alkalmazási tapasztalat

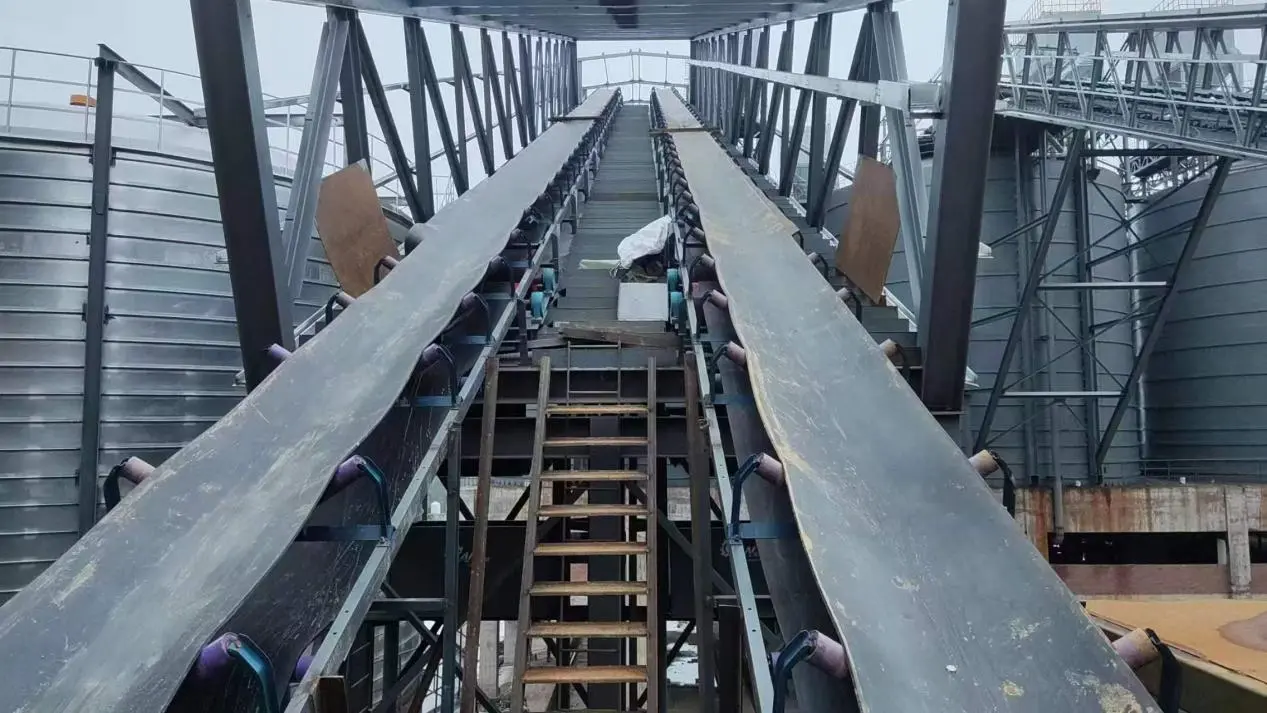

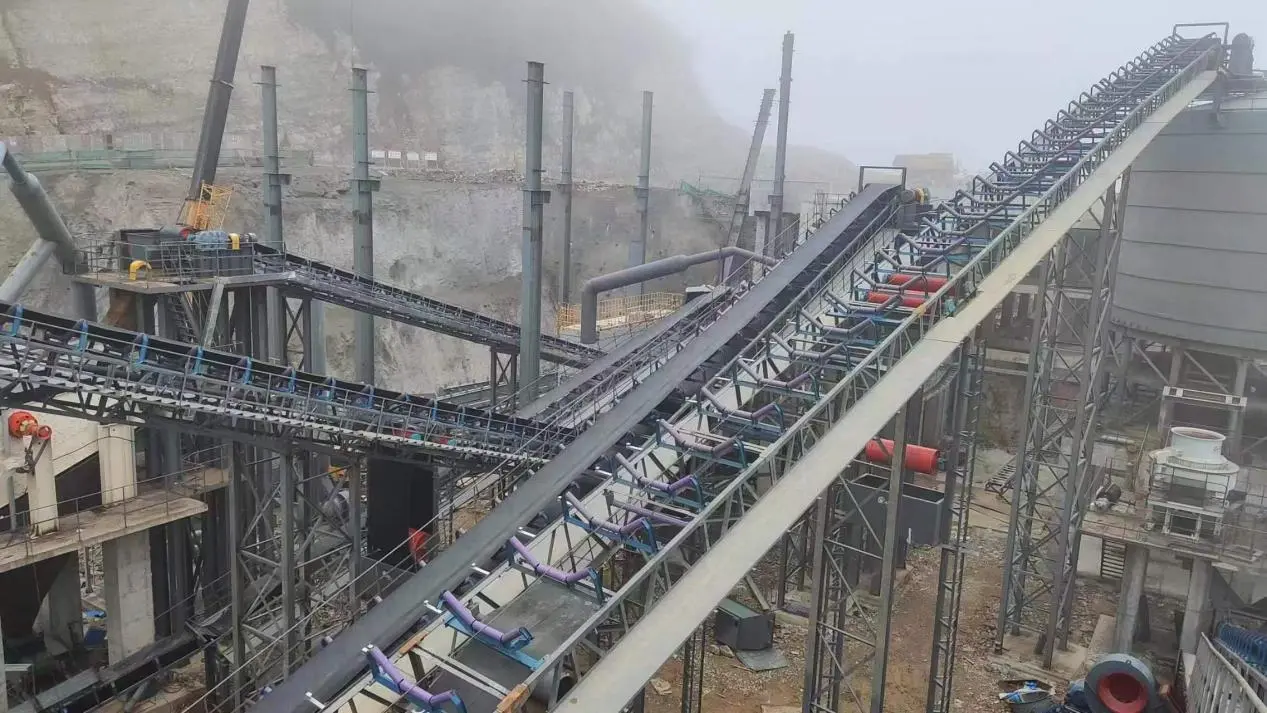

Nyitott aknás szénszállítószalag visszatérő szakasza

A YUFENG V Return Idler Roller görgőt szenet, tömlőt és sódert szállító szállítószalag-szakaszokhoz alkalmazták. A V-alakú támaszték segít megőrizni a heveder helyzetét nagy távolságú szállítás során, és csökkenti a gyakori kézi szalagkorrekció szükségességét.

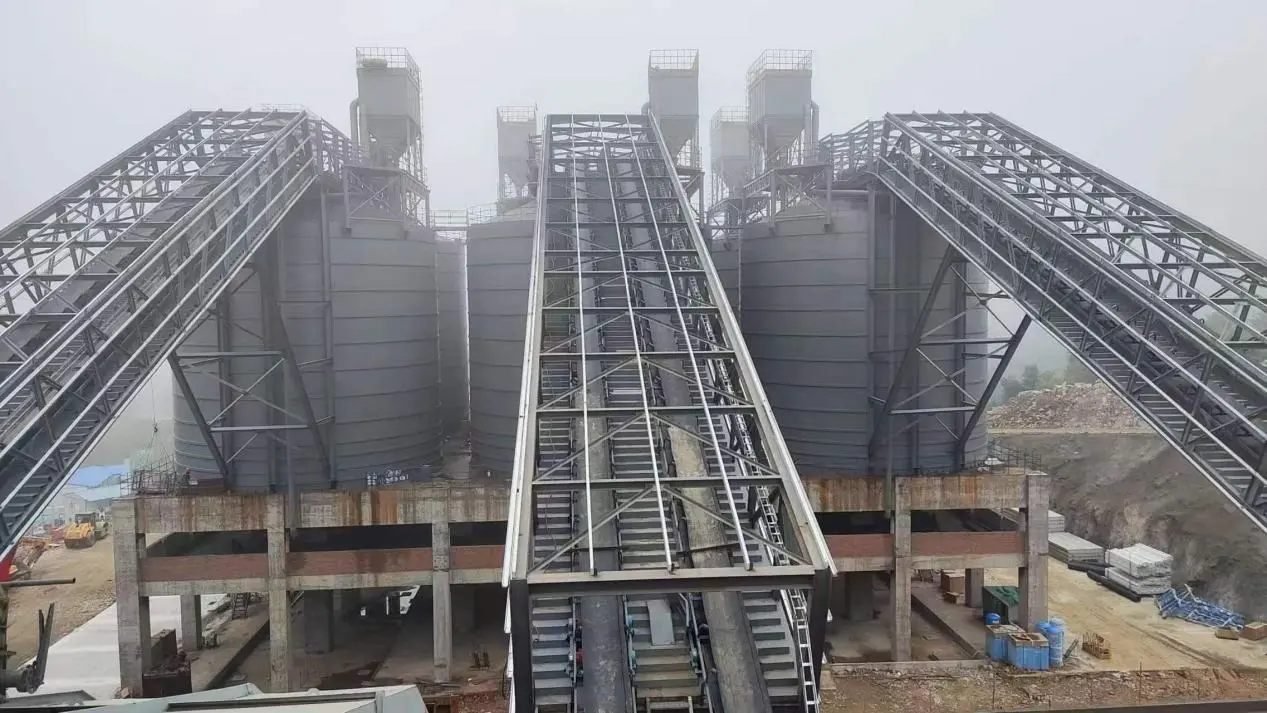

Cement és aggregátum szállítórendszerek

A cement- és adalékgyártó üzemekben a visszatérő szalagok pornak, vibrációnak és folyamatos működési ciklusoknak vannak kitéve. A horganyzott görgős test és a többfokozatú csapágyvédelem praktikus megoldást kínál ezekre a feltételekre, miközben a rutin karbantartási igényeket kezelhetően tartja.

Part menti ömlesztett anyag szállítószalagok

A nedvességnek és sóködnek kitett kültéri szállítószalagokhoz a YUFENG horganyzott és testreszabott korrózióálló konfigurációkat biztosít. A megerősített tömítőszerkezet segít megvédeni a belső csapágyakat, és támogatja a hosszabb működési intervallumokat a karbantartási ellenőrzések között.

Gyári minőségellenőrzés és egyedi ellátás

Ellenőrzött gyártási folyamat

A YUFENG gyártási rendszerén belül kezeli a csőfeldolgozást, a keretformázást, a hegesztést, a görgős összeszerelést és a végső ellenőrzést. A kulcsméreteket és a működési teljesítményt a termékek kiszállítása előtt ellenőrzik.

Testreszabott szállítószalag-illesztés

Az ügyfelek megadhatják a szállítószalag szélességét, a görgő átmérőjét, a beépítési méreteket és az üzemeltetési feltételeket. A YUFENG mérnökei ezután elkészíthetik a megfelelő specifikációkat vagy CAD-rajzokat a csere- és az új szállítószalag-projektekhez.

Közvetlen gyári támogatás

A YUFENG mintaértékelést, műszaki specifikáció megerősítést, testreszabott gyártást és közvetlen gyári ellátást biztosít a forgalmazók, szállítószalag-gyártók, mérnöki vállalkozók és ipari végfelhasználók számára.

Teljes termékleírási paramétertáblázat

A YUFENG támogatja a teljes méretű tömeggyártást és a görgők nem szabványos, testreszabott feldolgozását, amely többféle görgőátmérőt, összeszerelési szélességet és V dőlésszöget is magában foglal, hogy megfeleljen a különböző szállítószalag-szélességeknek és terhelési követelményeknek:

Miért válassza a YUFENG gyári termékeket?

Gyári gyártás és minőségellenőrzés

A YUFENG irányítja a teljes gyártási folyamatot a görgős cső előkészítésétől és a keret kialakításától a hegesztésig, a csapágyszerelésig, a kiegyensúlyozásig és a végső ellenőrzésig. Szállítás előtt minden V Return Idler Roller szerelvényt ellenőriznek a méretpontosság, a hegesztési minőség, a forgási simaság és az összeszerelés általános állapota szempontjából. Ez az integrált gyártási folyamat lehetővé teszi számunkra, hogy állandó termékminőséget tartsunk fenn mind a standard rendelések, mind a testreszabott szállítószalag projektek során.

Mérnöki testreszabás különböző szállítószalag-rendszerekhez

Támogatjuk az egyedi görgőátmérőket, effektív hosszúságokat, V-alakú szögeket, keretméreteket és anyagkonfigurációkat a szállítószalag szélessége, az üzemi terhelés és a beépítési követelmények szerint. Igényes környezetekhez az opcionális konfigurációk közé tűzihorganyzott acél, rozsdamentes acél alkatrészek, megerősített keretek és magas hőmérsékletű csapágyegységek tartoznak. Az ügyfelek szállítószalag rajzokat vagy működési paramétereket adhatnak meg, mérnöki csapatunk pedig ajánlhat egy megfelelő Idler Roller konfigurációt.

Hosszú távú ellátás és műszaki támogatás

Dedikált gyártási és tesztelési létesítményeivel a YUFENG támogatja a rendszeres csererendeléseket és a nagyszabású szállítószalag-rendszer projekteket. Szállítás előtt műszaki rajzokat, specifikáció megerősítést, mintaelrendezést és gyártási koordinációt biztosítunk, majd szükség esetén távoli telepítési és karbantartási útmutatást nyújtunk.

Ez a szolgáltatási struktúra segít a szállítószalag-vállalkozóknak, a rendszerintegrátoroknak és az ipari beszerzési csapatoknak egyszerűsíteni a beszerzést és konzisztens specifikációkat tartani több szállítószalagon.

Gyakran Ismételt Kérdések

1. kérdés: Mi a fő különbség az üresjárati görgő és az egyenes visszatérésű görgő között?

A1:Az egyenes visszatérésű futómű lapos passzív alátámasztást biztosít, míg a V Return Idler ferde görgők segítségével vezetett futófelületet hoz létre a visszatérő szalag számára. Ez a konfiguráció segít megőrizni a heveder pozícionálását és csökkenti az egyoldali élkopást, így alkalmasabb olyan szállítószalag-rendszerekhez, ahol a hevederek vándorlása visszatérő probléma.

2. kérdés: Testreszabható a V Return Idler Roller különböző szállítószalag-rendszerekhez?

A2:Igen. A YUFENG testreszabhatja a görgő átmérőjét, tényleges hosszát, összeszerelési szélességét, V-szögét, keretvastagságát és anyagát a szállítószalag kialakítása szerint. Az igényes alkalmazásokhoz speciális konfigurációk, például rozsdamentes acél alkatrészek, megerősített keretek és magas hőmérsékletű csapágyszerelvények is rendelkezésre állnak.

3. kérdés: Milyen karbantartás szükséges az üresjárati görgőkhöz?

A3:A rutinszerű karbantartás főként a görgő forgásának, a keret és a hegesztés állapotának, a horganyzott felület integritásának és a szállítószalag beállításának ellenőrzését foglalja magában. A heveder megfelelő megfeszítésével és a szállítószalag keretének megfelelő beállításával megelőzhető a túlzott oldalterhelés, és meghosszabbítható a futómű élettartama.

4. kérdés: Milyen információkat kell megadni az árajánlat kérésekor?

A4:A vásárlóknak meg kell adniuk a szállítószalag szélességét, a görgő átmérőjét, a szalag sebességét, a szállított anyagot, a működési környezetet és a szükséges V-szöget, ha rendelkezésre állnak. Szállítószalag rajzok vagy meglévő görgőméretek is rendelkezésre állnak, így a YUFENG ajánlani tudja a megfelelő konfigurációt és gyári árajánlatot készít.

5. kérdés: Tud-e a YUFENG mintát adni a tömeges gyártás előtt?

A5:Igen. A nagy volumenű gyártás előtt a specifikáció ellenőrzéséhez és a telepítési teszteléshez mintarendeléseket lehet kérni. A YUFENG műszaki rajzokat és termékparamétereket is tud nyújtani, hogy segítsen az ügyfeleknek megerősíteni a kompatibilitást meglévő szállítószalag-rendszerükkel.

Lépjen kapcsolatba a YUFENG-gel

Ha V Return Idler Rollerre van szüksége egy olyan szállítószalag-rendszerhez, ahol a szalag gyakran vándorol, az élek egyenetlen kopása vagy a nehéz visszatérő oldali működési feltételek, forduljon a YUFENG-hez a termékspecifikációkért, testreszabott rajzokért, mintatámogatásért és a gyári közvetlen árakért.
