Vályos önbeálló téglajárat

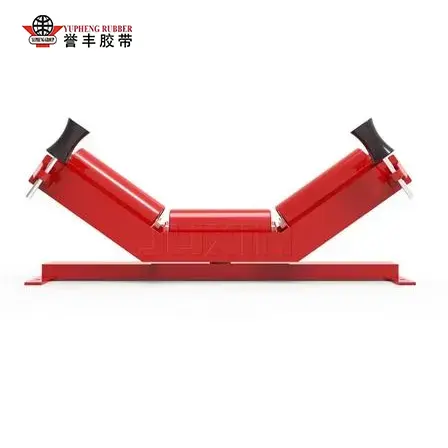

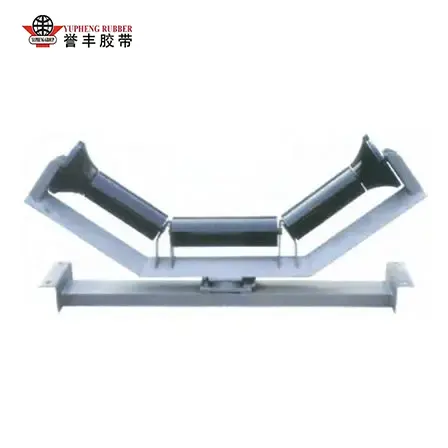

A YUFENG Troughing Self-Aligning Idler egy speciálisan optimalizált háromgörgős vályútartó készlet, amelyet kifejezetten a hevederes szállítószalagok teherhordó szálaihoz fejlesztettek ki, és úgy tervezték, hogy egyetlen szerelvényben integrálja az alapanyag-támasztást és az automatikus szalagközpontosító funkciókat. Eltérve a fix, hagyományos vályús feszítőgörgőktől, amelyek csak teherbírást biztosítanak eltéréskorrekció nélkül, ennek a terméknek az alapvető innovációja a felső görgőtartó és az alapkeret közötti lebegő központi forgóösszeköttetésben rejlik, amely párosul a mindkét szárnyra szerelt függőleges elhajlásgátló vezetőgörgőkkel.

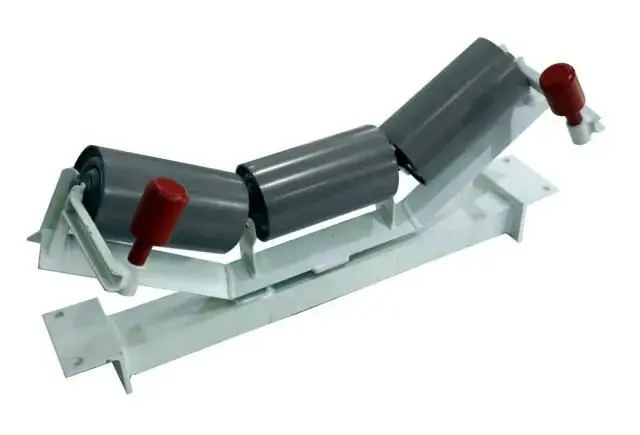

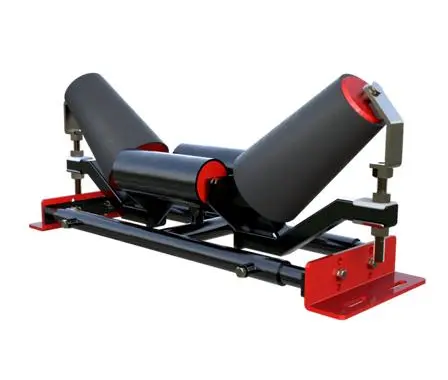

Amikor a szállítószalag balra vagy jobbra sodródik működés közben, a szalag éle érintkezik a függőleges vezetőgörgővel, és oldalirányú tolóerőt hoz létre, ami a teljes felső vályúkeretet 5°–8°-kal elforgatja a központi orsó körül. A ferde szárnygörgők ezután fordított vízszintes vonóerőt hoznak létre, hogy a vándorszalagot visszatolják a berendezés középvonalába, valós idejű, folyamatos követést érve el külső áram és emberi beavatkozás nélkül.

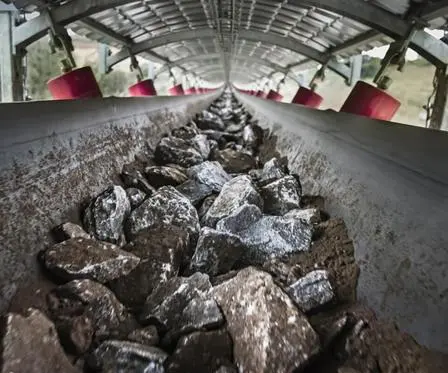

A háromgörgős vályúszerkezet stabil V-alakú anyaghordozó felületet képez, növeli az ömlesztett anyag terhelhetőségét és csökkenti az oldalsó kiömlést még ingadozó terhelés mellett is.

Ez az üresjárat illeszkedik az összes főbb szállítószalaghoz, beleértve az ST sorozatú acélzsinóros szalagokat és a többrétegű szövetszalagokat is, amelyek mind a rövid távú szállítósorokhoz, mind a 2 kilométert meghaladó hosszú távú szárazföldi szállítórendszerekhez alkalmazhatók.

Tökéletesen kiküszöböli a hagyományos fix feszítőgörgők hibáit, mint például a gyakori kézi beállítás, a súlyos szalagélkopás és a szalag teljes kisiklása által kiváltott gyakori vészleállítások, így a közepes és nehéz ipari fix szállítósorok kötelező szabványos szerelvényévé válik.

Anyagválasztás és gyártási kézművesség

1. Keret és alapanyag

A teljes tartókeret, a felső görgős konzol és a rögzített alap Q235B melegen hengerelt szénacélt alkalmaznak, 4 mm és 8 mm közötti lemezvastagsággal. A hegesztés vegyes védőgázas ívhegesztést alkalmaz a belső hegesztési pórusok és deformációk kiküszöbölésére; A felületkezelések közé tartozik az elektrosztatikus rozsdagátló spray-festés, a tűzihorganyzás vagy az epoxi bevonat a tengerparti magas páratartalmú és korrozív vegyi üzemek telephelyeire.

A központi forgótengely 45 #-os hidegen húzott fényes kerek acélt alkalmaz hűtési és temperálási kezeléssel, amely nagy csavarási ellenállással és alacsony forgási kopással rendelkezik, hogy több ezer óra folyamatos működés után rugalmas keretelfordulást biztosítson.

2. Roller Assembly Craft

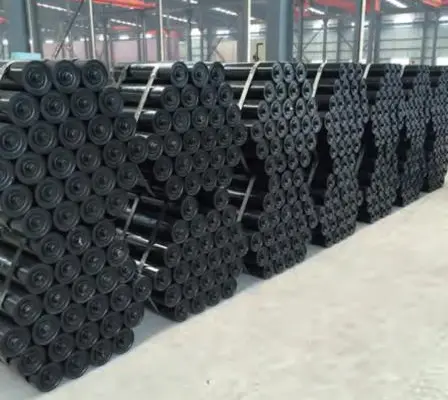

A görgős héjak nagy pontosságú ERW varrat nélküli acélcsövek 3,0–6,0 mm falvastagsággal, opcionális HDPE korróziógátló héjak vegyi ásványok szállításához. A belső támasztó tengelyek precíziósan ≤0,7 mm-es koncentrikusra vannak forgatva, hogy minimalizálják a futási vibrációt.

Mindkét görgő végén mélyhornyú, C3 hézaggal rendelkező golyóscsapágyak vannak felszerelve, amelyekhez háromlépcsős kompozit labirintusos nylon tömítések és belső zsírtároló üregek kapcsolódnak. A lítium alapú rozsdagátló kenőzsírt előre feltöltik az összeszerelés során, megakadályozva a por, iszap és esővíz beszivárgását, így elkerülhető a csapágyak elakadása és a rozsda meghibásodása. A szárnygörgők testreszabhatók gumibetéttel a nagy súrlódású, nedves anyagmozgatási forgatókönyvekhez.

3. A teljes gép ellenőrzési folyamata

Minden kész YUFENG Troughing Self Aligning Idler teljes gyári tesztelést hajt végre a szállítás előtt, amely a görgő forgási ellenállásának vizsgálatát, a forgási forgás rugalmassági tesztjét, a csapágy vízbemerítési tömítési tesztjét, a keretterhelés deformációs tesztjét és a rozsdamentes bevonat tapadási tesztjét végzi. A minősíthetetlen termékeket minden egyes termelési csomópontból kiküszöböljük, hogy a tengerentúli projektek beszerzésekor folyamatosan biztosítsuk a kötegelt teljesítményt.

A működési elv és a teljesítményteszt összehasonlító adatai

1. Automatikus központosítási munkalogika

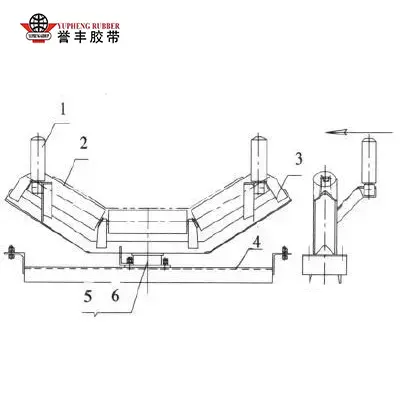

A nyomkövető mechanizmus tisztán mechanikus súrlódó hajtóművel működik, elektronikus vagy hidraulikus segédalkatrészek nélkül. Normál kiegyensúlyozott terhelés mellett az üresjárat kerete semleges helyzetben marad, és három vályús görgő egyenletesen tartja a szállítószalagot és az ömlesztett anyagokat. Ha az egyenetlen anyagadagolás, az oldalszél vagy a szíjfeszesség inkonzisztenciája oldalirányú eltolódást okoz, a szíj éle megnyomja a függőleges oldalsó vezetőgörgőt, és a vízszintes erőt átadja a felső tartószerkezetnek.

A konzol a központi forgócsap körül forog, előre billentve az eltérés oldali szárnygörgőt, hogy a szalag mozgási irányával ellentétes centripetális súrlódási erőt hozzon létre. Miután a szíj visszatér a középpontba, a kiegyensúlyozott súrlódás visszaállítja az üresjáratot semleges állapotába, és egy zárt hurkú valós idejű korrekciós ciklust alkot a berendezés működése során. A függőleges vezetőgörgők végállásként is szolgálnak, hogy megakadályozzák a teljes szalag kisiklását szélsőséges eltérési körülmények között.

2. Területi kontrasztteszt adatok vs. normál rögzített vályús üresjárat

Hat hónapig tartó folyamatos nyomon követési tesztet végeztek egy 1200 mm széles külszíni szénbánya szállítószalagon a teljesítménybeli hiányosságok számszerűsítésére:

A teszteredmények megerősítik, hogy a YUFENG Troughing Self-Aligning Idler 30 méteres időközönkénti beszerelése a szállítószalag mentén drasztikusan csökkenti az ömlesztett anyagokkal foglalkozó vállalkozások működési veszteségét és munkaerő-ráfordítását.

Valódi ipari alkalmazási esetek

Ez az idler sorozat stabil támogató rekordokkal rendelkezik több tengerentúli nehézipari projektben, ellenőrizhető hosszú ciklusú működési adatokkal a bányászati, kikötői, cement- és kohászati ​​ágazatokban.

1. eset: Délkelet-ázsiai külszíni szénbányák szállítóvezetéke

A nyersszenet szállító 1,8 km-es, közepesen hosszú távolságú, rögzített szállítószalag rendszer a YUFENG Troughing Self-Aligning Idler-ünket alkalmazta minden szállítási oldalsó nyomkövetési pozícióhoz, amely helyi magas páratartalom, erős por és változó szélviszonyok mellett működik.

Három év folyamatos, 24 órás működés után a feszítőgörgő keretei nem mutatnak rozsdásodást, a görgők simán forognak a csapágyak elakadása nélkül, és a fő acélzsinór szállítószalag stabil központosítást tart fenn, élszakadás vagy nagy felületű anyagkiömlés nélkül. Az ügyfél lemondott két, eredetileg napi szíjjavítási munkára kirendelt teljes munkaidős karbantartót, ezzel nyilvánvaló munkaerő-megtakarítást ért el.

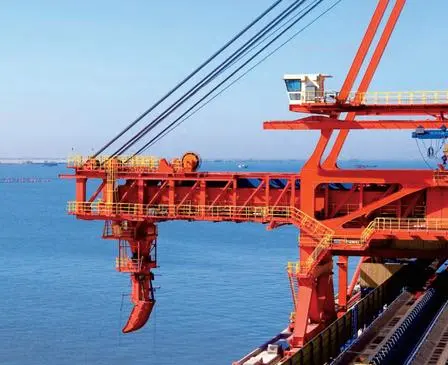

2. eset: Európai tengerparti kikötői ömlesztett érckezelő terminál

A kikötő 1400 mm széles érckirakó szállítószalagja egész évben erős oldalszél-interferenciával szembesül, ami korábban gyakori szalagvándorlást okozott a szabványos fix görgőkkel. Az önbeálló vályús futógörgő utólagos felszerelése után a szél okozta eltérés teljesen megszűnik. A horganyzott keret és a többfokozatú tömítőgörgők alkalmazkodnak a parti só ködkorróziójához, így az alkatrészcsere ciklusa 6 hónapról 24 hónapra meghosszabbodik.

A további általános alkalmazási forgatókönyvek közé tartoznak a háztartási cementklinker szállítósorok, a vasérckohászati ​​raktári szállítószalagok és az aggregált kőbánya zúzóadagoló rendszerei, amelyek következetes vásárlói visszajelzéseket kapnak a stabil vályúzási teljesítményről és az ultraalacsony meghibásodási arányról. Kérésre a vevő értékeléséhez helyszíni működési fényképeket és teljes projekt referenciadokumentumot tudunk biztosítani.

Teljes termék műszaki specifikáció paraméterei

Alapvető előnyök és miért válassza a YUFENG önbeálló önbeálló üresjáratot

Automatikus mechanikus szíjkövetés

A lebegő forgókeret automatikusan reagál a szíj mozgására, segít fenntartani a központosított működést gyakori kézi beállítás nélkül, és csökkenti a rutin karbantartási munkákat.

Továbbfejlesztett tömítés és környezetvédelem

A többrétegű labirintustömítések megakadályozzák a por, iszap és esővíz bejutását a csapágyszerelvénybe, így a feszítőgörgő alkalmas igényes bányászati, kikötői és cementszállító környezetekre.

Stabil vályútámasz és eltérés elleni védelem

A háromgörgős vályúszerkezet stabil alátámasztást biztosít az ömlesztett anyagok számára, míg a függőleges vezetőgörgők segítenek korlátozni a szíj túlzott mozgását, és csökkentik a szalag kisiklásának és az élek sérülésének kockázatát.

Rugalmas specifikáció testreszabása

A YUFENG támogatja a testreszabott vályúszögeket, görgőátmérőket és keretkezeléseket, hogy megfeleljenek a különböző szállítószalag-szélességeknek, terhelési feltételeknek és szalagszerkezeteknek, beleértve az acélzsinórt és a szövet szállítószalagokat.

Szabványos gyártás és teljes körű ellenőrzés

Minden önbeálló alapjárati egység szisztematikus gyártási és teljesítmény-ellenőrzésen esik át a szállítás előtt. A konzisztens gyári minőség csökkenti a csere gyakoriságát és javítja a megbízhatóságot a tengerentúli szállítószalag projekteknél.

Alacsonyabb teljes működési költség

A YUFENG Self-Aligning Idler csökkenti a szíjélek kopását, a kézi beállítási munkát, a váratlan állásidőt és a karbantartási igényeket, és segít csökkenteni az ömlesztett anyagokat szállító rendszerek hosszú távú működési költségeit.

Közvetlen gyári műszaki támogatás

A YUFENG komplett görgős feldolgozó és tesztelő létesítményeket üzemeltet, és paraméter-tanácsadást, rajzok testreszabását, gyári közvetlen szállítást és a telepítés utáni műszaki útmutatást nyújtja ömlesztett anyagmozgatási projektekhez.

Gyakran Ismételt Kérdések

1. kérdés: Mi a beépítési távolság követelménye a YUFENG Troughing Self-Aligning Idler esetében a szállítószalagokon?

A1: Általános közepes terhelésű bányászati ​​és cementszállító szállítószalagokhoz 30 méterenként szereljen fel egy-egy készletet a tartószál mentén. Nagy távolságú szárazföldi szállítószalagok vagy erős oldalszél-interferenciával rendelkező kikötői berendezések esetén rövidítse le az intervallumot 15–20 méterre, és helyezzen el egy készletet 15 méterre a fej- és faroktárcsáktól, hogy kijavítsa a heveder eltérését az átmeneti lapos vályús szakaszok során.

2. kérdés: Ez az üresjárat utólag felszerelhető a meglévő régi szállítószalag-rendszerekre jelentősebb keretmódosítás nélkül?

A2: Igen. A szabványos alaprögzítési furatok méretei megfelelnek az univerzális TD75 és DTII szállítószalag keret szabványoknak, amelyek közvetlenül helyettesítik az eredeti, rögzített vályús futógörgő-szerelvényeket a fő szállítószalag elvágása vagy újrafúrása nélkül. A nem szabványos régi berendezésekhez személyre szabott alaptartó rajzokat biztosítunk a meglévő telepítési méretekhez igazodva, támogatva a zökkenőmentes utólagos átalakítást.

3. kérdés: Milyen rutin karbantartási műveletekre van szükség a YUFENG Troughing Self-Aligning Idler esetében?

A3: A napi ellenőrzés csak szemrevételezéses ellenőrzést tesz szükségessé a görgő elakadása, a vezetőgörgő felületének kopása és a keretbevonat leválása szempontjából. A rugalmas forgás biztosítása érdekében negyedévente tisztítsa meg a központi forgótengely körül felgyülemlett port és anyagot. Az előretöltött csapágykenőzsír normál üzemi körülmények között 12-18 hónapig bírja; kiegészítő zsírozás csak magas hőmérsékletű folyamatos üzemi helyeken szükséges.

A kopott görgők egyenként szétszedhetők és kicserélhetők anélkül, hogy eltávolítanák a teljes futóműkeretet, ami jelentősen leegyszerűsíti a karbantartási munkát.

4. kérdés: Milyen speciális, testreszabott változatok készíthetők extrém munkakörülményekhez?

A4: Több személyre szabott frissítést támogatunk: HDPE korróziógátló görgős héjak vegyi ásványi anyagok és só anyagok szállításához; vastag gumiból lemaradt szárnygörgők a nedves, ragadós érckezeléshez; teljes tűzihorganyzott keretek parti sós köd környezetéhez; magas hőmérsékletnek ellenálló csapágyak 70 ℃ felett működő cementklinker szállítósorokhoz; és nagy teherbírású megerősített keretek ultraszéles, 1800–2000 mm széles, nagy tonnás szállítószalagokhoz.

Vegye fel velünk a kapcsolatot

Ha bányászati, kikötői, cement- vagy kohászati ​​ipari projektje stabil, alacsony karbantartási igényű YUFENG Troughing Self-Aligning Idlert igényel a tartós szállítószalag eltérési problémák megoldásához, kérjük, haladéktalanul küldje el a szállítószalag szélességét, a szükséges görgőátmérőt és a helyszíni üzemállapot paramétereit értékesítési csapatunknak.

24 munkaórán belül ingyenes szabványos termékmintákat, részletes műszaki rajzokat és legújabb gyári tömeges beszerzési árajánlatot tudunk biztosítani, megbízható mechanikus nyomkövető alkatrészeket szállítva a szállítószalag hosszú távú üzemeltetési költségeinek csökkentése érdekében.
