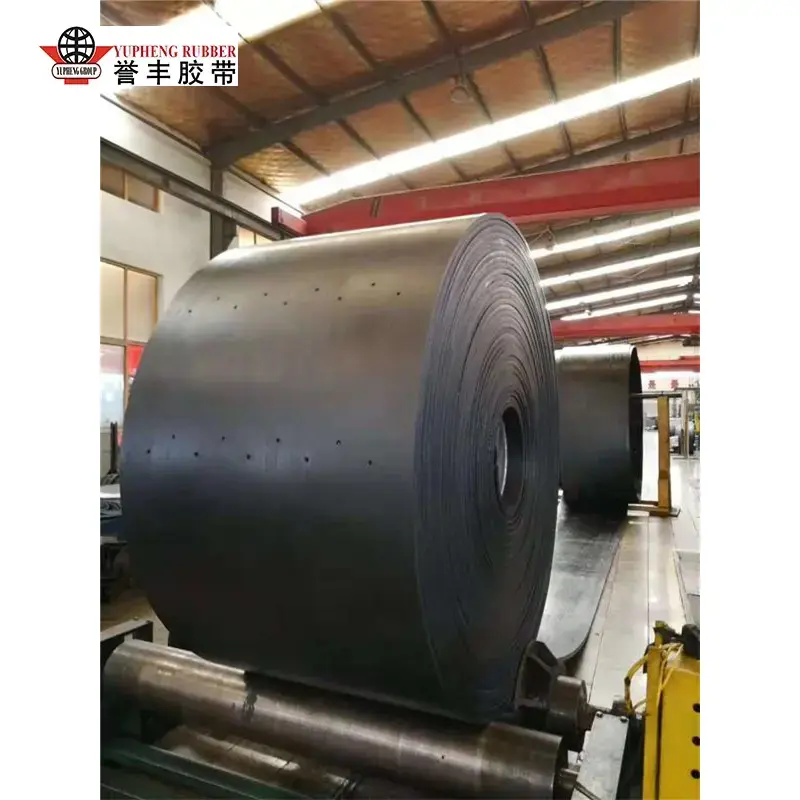

Általános lift öv

A YUFENG General Elevator Belt egy nagy teljesítményű függőleges emelésű szállítószalag, amelyet gyárunktól függetlenül fejlesztettek ki és gyártottak, és kifejezetten az ömlesztett anyagokat függőlegesen emelő kanalas felvonórendszerekhez tervezték. Ellentétben a vízszintes vagy ferde szállítószalagokkal, amelyek egyszerűen a felületükön szállítják az anyagokat, a felvonószalag a teljes kanalas felvonó húzóelemeként szolgál – a kanalak pontos időközönként vannak rácsavarozva a hevederre, kikanalazzák az anyagot a csomagtartóból (alul), és a fej (felső) szíjtárcsán keresztül ürítik ki.

A függőleges serleges felvonók folyamatos emelési feszültség alatt működnek, így a szalagok teljesítménye alapvetően eltér a hagyományos vízszintes szállítószalagokétól. A YUFENG szalagot a függőleges szállítás kulcsfontosságú mechanikai követelményei alapján tervezték, beleértve a nagy szakítószilárdságot, az alacsony nyúlást, a biztonságos kanálrögzítést és az ismétlődő terhelési igénybevételekkel szembeni ellenállást.

1. Nagy szakítószilárdság

A hevedernek el kell viselnie a kanalak, a szállított anyag és a heveder együttes súlyát a függőleges emelési távolságban. A megerősített váz biztosítja a szükséges szakítóképességet a folyamatos felvonóműködéshez.

2. Alacsony nyúlás

Az ellenőrzött szíjnyúlás segít fenntartani a kanalak egyenletes távolságát és beállítását működés közben, csökkentve az anyag kiömlésének kockázatát és minimalizálva a gyakori feszességállítás szükségességét.

3. Biztonságos csavar-lyuk rögzítés

A kanalak rögzítési pontjai ismétlődő húzó- és ütőterhelésnek vannak kitéve. Az öv szerkezetét úgy tervezték, hogy fenntartsa a szilárdságot a csavarfuratok körül, és csökkentse a szakadást vagy a deformációt a kanál folyamatos mozgása során.

4. CBS építés

A CBS konstrukció gumiborítást biztosít a karkasz mindkét oldalán, segítve a szíjszerkezet védelmét a csavarfeszüléstől, a kopástól és a csigákkal való érintkezéstől a felvonó ismételt működése során.

5. Ütésállóság

Az anyagterhelés a felvonó csomagtartójában ismétlődő hatást gyakorol a hevederre és a kanalakra. A megerősített szalagszerkezet segít felvenni ezeket a dinamikus terheléseket, és támogatja a stabil működést a folyamatos etetés és emelés során.

Tipikus függőleges szállítási alkalmazások

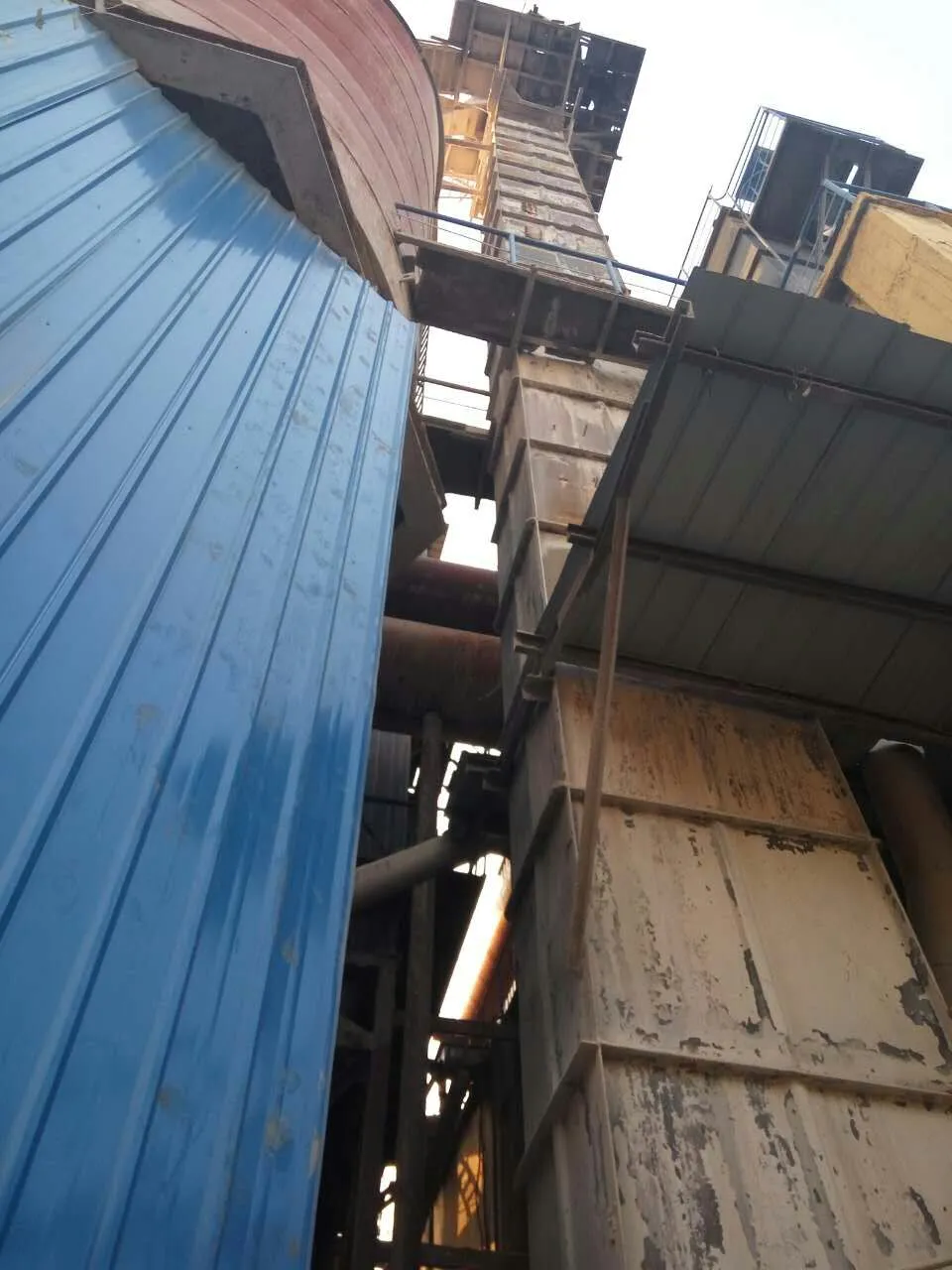

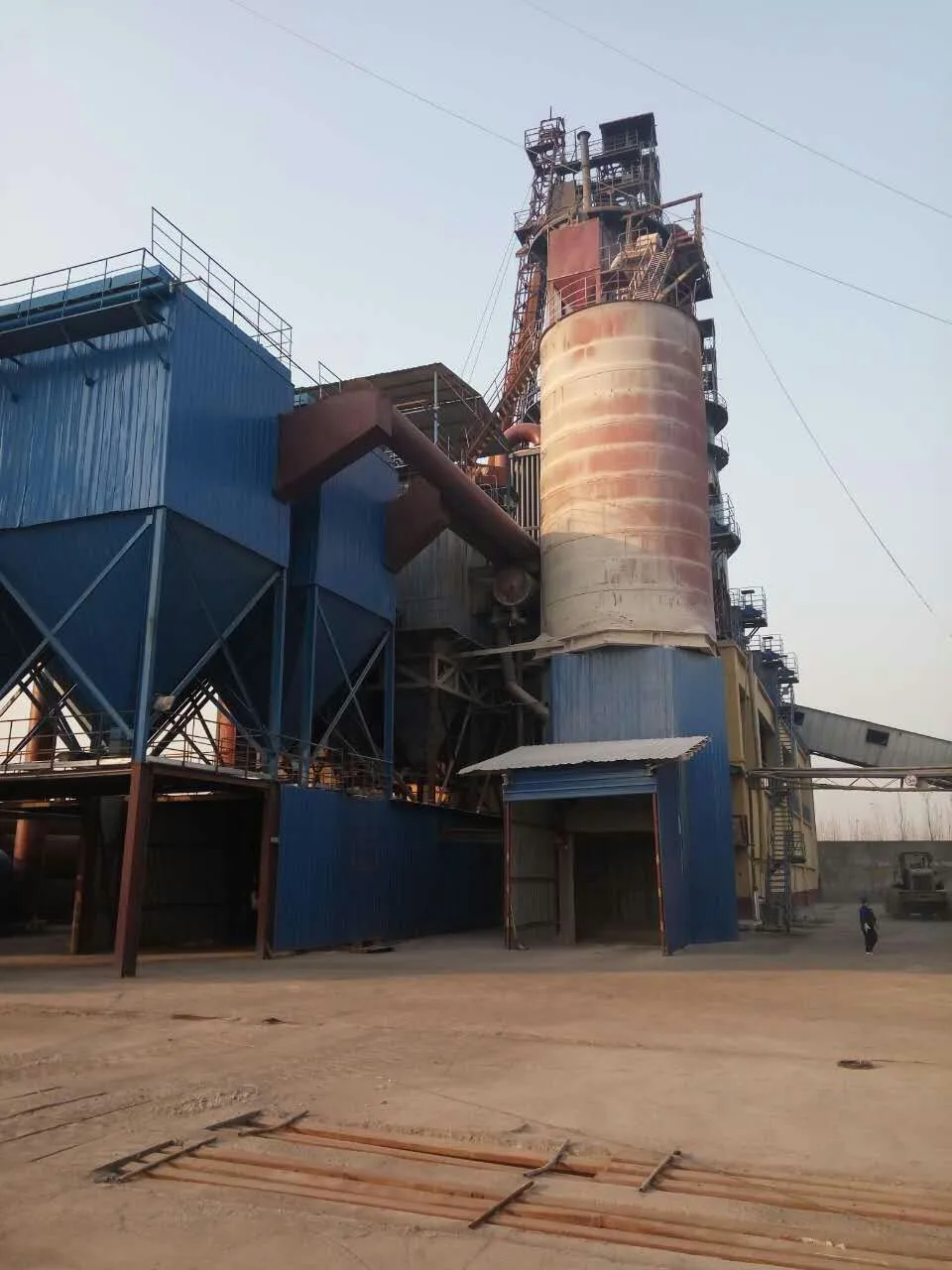

A YUFENG General Elevator Belt gabonakezeléshez, cementgyártáshoz, bányászathoz, takarmánymaráshoz és élelmiszer-feldolgozáshoz alkalmas, ahol a folyamatos függőleges anyagemelés stabil szalagteljesítményt, biztonságos kanál rögzítést és következetes működést igényel.

A felvonószalag tervezési követelményei és szerkezeti jellemzői

1. Függőleges emelőszerkezet

A hagyományos szállítószalagoktól eltérően, amelyeket főként vízszintes vagy ferde szállításra használnak, a felvonószalagok függőleges emelőrendszerben működnek, ahol a kanalak szállítják az anyagot. A hevedernek ezért elegendő szakítószilárdságra van szüksége ahhoz, hogy a teljes emelési magasságban megtartsa a hevedert, a kanalakat és a szállított anyagot, miközben a folyamatos működés közben is stabil teljesítményt nyújt.

2. Flex Fáradtság Ellenállás

Működés közben az öv ismételten áthalad a fej és a csomagtartó csigák körül. A váz- és gumirétegeket ezért úgy tervezték, hogy ellenálljanak az ismételt hajlításnak és hajlításnak, segítve ezzel a kifáradás okozta károk csökkentését és a szerkezeti integritás megőrzését a hosszabb működési ciklusok során.

3. CBS fedél felépítése

Az öv CBS (Cover Two Sides) konstrukciót alkalmaz, amely gumivédelmet biztosít mind a kanál, mind a szíjtárcsa oldalán. A szállítóoldali burkolat megvédi a vázat a kanálcsavar igénybevételétől, az anyagütődéstől és a kopástól, míg a szíjtárcsa felőli burkolat védelmet nyújt a szíjtárcsa érintkezése ellen, és megbízható tapadást biztosít vezetés közben.

4. Precíziós kanál furat pozicionálás

A csavarlyukak pontos pozicionálása elengedhetetlen a kanál megfelelő felszereléséhez és a kanál közötti egyenletes távolsághoz. A YUFENG támogatja a középre osztott és lépcsőzetes furatelrendezéseket, több szabványos mintát P1-től P9-ig, valamint az egyedi kanál specifikációi alapján testreszabott lyukasztást.

5. Testreszabott lyukasztási kompatibilitás

A lyukasztási méretek, a távolságok és az elrendezés különböző kanál kialakításokhoz és felvonókonfigurációkhoz illeszthető. Ez lehetővé teszi a kész heveder elkészítését az ügyfél kanál rajzai szerint, csökkentve a telepítési beállításokat, és segít fenntartani a kanál pontos beállítását működés közben.

Anyagkiválasztás és gyártási folyamat

1. Karkasz építési lehetőségek

A YUFENG az emelési magasság, a kanál terhelés, a szállítóképesség és az anyagjellemzők alapján választja ki a szakítószilárdságot. A szövetmagos szerkezetek EP poliészter/nylon, NN nylon és CC pamut konstrukciókban kaphatók, 300 N/mm szakítószilárdságig szemcse-, takarmány- és könnyű-közepes terhelésű függőleges emeléshez. Nagy teherbírású bányászatokhoz, cementgyárakhoz, nagy távolságú függőleges emelőkhöz és csiszolóanyagokhoz ST630-tól ST5000-ig terjedő ST sorozatú acélzsinór-erősítés áll rendelkezésre a nagyobb szakítószilárdság és kisebb nyúlás érdekében.

2. Borítóanyag kiválasztása

Különböző fedőanyagok állnak rendelkezésre bizonyos szállítóanyagokhoz és működési környezetekhez. Az SBR/MOR gumi kopásállóságot, tapadást és tartósságot biztosít a gabona, sóder, bányászat, cement, szén és homok számára. A PVC vegyszer- és nedvességállósággal rendelkező költséghatékony megoldást kínál könnyű és közepes terhelésű gabona- és takarmányipari alkalmazásokhoz. Az FDA 21 CFR-kompatibilis fehér nitril élelmiszerrel érintkező anyagokhoz, például cukorhoz, liszthez, rizshez, gabonafélékhez és állateledelekhez érhető el. Tűzgátló és antisztatikus vegyületek állnak rendelkezésre gabona-, szén- és egyéb, további biztonsági védelmet igénylő alkalmazásokhoz.

3. Speciális övtípusok

Különböző anyag- és hőmérsékleti viszonyok esetén a YUFENG D típust tud szállítani erősen koptató anyagokhoz, L típust általános szállítási alkalmazásokhoz és T típust magas hőmérsékletű anyagokhoz. A végső konstrukció a tényleges emelési magasság, az anyagtulajdonságok, az üzemi hőmérséklet és a berendezési követelmények alapján választható ki.

4. Gyártás és minőség-ellenőrzés

A gyártási folyamat magában foglalja a precíziós kalanderezést az egyenletes gumiborítás érdekében, a forró vulkanizálást a karkasz és a burkolatok közötti integrált ragasztáshoz, valamint a precíziós lyukasztást a vevő vödör-lyuk mintájának megfelelően. A kész szíjakon a szállítás előtt szakítószilárdsági, nyúlási, rétegközi tapadási és csavarfurat-visszatartási vizsgálatnak kell alávetni a szerkezeti konzisztenciát és a telepítés megbízhatóságát.

Területi teljesítmény és alkalmazás ellenőrzése

1. Szakítóképesség függőleges emeléshez

A gabona-, cement- és bányászati ​​alkalmazások hat hónapos szántóföldi nyomon követésén alapuló YUFENG szövetmagos felvonószalagok 300 N/mm-ig nyújtják a szakítószilárdságot, míg az acélzsinóros szerkezetek az ST630-tól ST5000-ig terjednek az igényes függőleges emelőrendszerekhez. A külön felvonószerkezet nélkül használt szabványos szövetszalagokhoz képest ezek az opciók nagyobb teherbírást és jobb méretstabilitást biztosítanak.

2. Megnyúlás és kanál igazítás

Névleges terhelési feltételek mellett a YUFENG felvonószalagokat úgy tervezték, hogy a tartós nyúlást 0,5%-on vagy az alatt tartsák, segítve a kanál távolságának és beállításának megőrzését a hosszú távú működés során. Ez különösen fontos a magas emelésű rendszerek esetében, ahol a túlzott szalagmegnyúlás befolyásolhatja a kanál követését és az anyagkiürítést.

3. Csavarlyuk tartása és élettartama

A precíziós lyukasztás és a megerősített hevederkonstrukció segít megőrizni a kanál rögzítési furatok geometriáját és szilárdságát az ismételt terhelés során. Normál üzemi körülmények között a szövetmagos CBS felvonószalagok várható élettartama körülbelül 5–8 év, míg az acélzsinóros CBS kivitelek a terheléstől, az anyagból és a karbantartási feltételektől függően meghaladhatják a 10 évet.

4. Telepítési hatékonyság

Az előre lyukasztott hevederkonfigurációk csökkentik a helyszíni furatpozícionálási munkát, és leegyszerűsítik a kanál beszerelését. Az ügyfél meglévő csatlakozási módszerével és berendezés-konfigurációjával kombinálva az előkészített heveder jelentősen csökkentheti a telepítési időt a hagyományos hevederekhez képest, amelyek további helyszíni előkészítést igényelnek.

Alkalmazási tapasztalat és ügyfélprojektek

1. Gabonakezelés – Egyesült Államok

Egy amerikai közép-nyugati gabonafeldolgozó üzemben felvonószalagra volt szükség egy 80 méteres függőleges lifthez, amely több mint 500 tonna óránkénti sebességgel szállította a kukoricát és a szójababot. A YUFENG egy 4 rétegű EP szövet CBS felvonószalagot szállított a meglévő kanalakhoz illeszkedő csavarlyukakkal. 24 hónapos folyamatos működés után a szíj korlátozott kopást mutatott, és az ügyfél nem számolt be a szíjjal kapcsolatos nem tervezett leállásról.

2. Cement nyersanyag-kezelés – Németország

Egy cementgyár szalagot igényelt a durva mészkövet megközelítőleg 150 tonna óránkénti sebességgel mozgató nyers malom serleges felvonójához. A YUFENG egy ST1600-as acélzsinóros felvonószalagot szállított megerősített szakítószilárdsággal és testreszabott csavarlyuktávolsággal. 36 hónapos működés után az öv stabil szerkezeti teljesítménnyel és korai kopásról nem számolt be.

3. Takarmányfeldolgozás – Délkelet-Ázsia

A kukoricát, szójalisztet és kész pelletet kezelő takarmánymalom higiéniai szempontból érzékeny alkalmazásokhoz megfelelő szalagot igényelt. A YUFENG FDA 21 CFR-kompatibilis fehér nitril CBS felvonóhevedereket szállított testreszabott vödörlyuk mintákkal. A kétoldalas fedőszerkezet védelmet nyújtott az anyagkopás, a csavarfeszültség és a szíjtárcsa érintkezés ellen, míg az élelmiszerekkel érintkező burkolat anyaga a megrendelő higiéniai követelményeit támogatta.

4. Földalatti szénkezelés – Ausztrália

Egy földalatti szénbányához tűzgátló és antisztatikus tulajdonságokkal rendelkező függőleges emelőszalagra volt szükség. A YUFENG tűzálló CBS felvonószalagot szállított antisztatikus keverékkel. Az öv több mint 24 hónapja üzemelt, idő előtti kopás vagy biztonsági övhiba nélkül.

5. Projektellenőrzési anyagok

A YUFENG rendelkezésre álló gyártási feljegyzéseket, tesztelési dokumentációt, pályázati fényképeket és projekt referenciaanyagokat tud biztosítani az ügyfelek értékeléséhez. A hevederszerkezet, a fedőanyag, a szakítóváz és a lyukasztási specifikációk a gyártás előtt a tényleges felvonókonfigurációhoz illeszthetők.

Teljes termékspecifikációs paraméterek

A YUFENG támogatja a szíjak teljes méretű gyártását és egyedi feldolgozását, többféle konstrukcióra, anyagra és konfigurációra kiterjedően:

Miért YUFENG általános felvonóöv

1. CBS-struktúra a megbízható függőleges működés érdekében

A YUFENG öv CBS (Cover Two Sides) konstrukciót használ, az öv mindkét oldalán gumi vagy PVC borítással. A kanál oldalát úgy tervezték, hogy ellenálljon a csavarfeszültségnek, az anyagütéseknek és a kopásnak, míg a szíjtárcsa oldala védi a szíjat a szíjtárcsa érintkezésétől és stabil tapadást biztosít. Ezt a kétoldalas szerkezetet kifejezetten folyamatos függőleges emelési alkalmazásokhoz tervezték.

2. Precíziós lyukasztás a vödör pontos beszereléséhez

Minden szíj kilyukasztható a szükséges kanál rögzítési mintának megfelelően, beleértve a központosított furatokat, lépcsőzetes furatokat, szabványos P1–P9 konfigurációkat és teljesen testreszabott elrendezéseket. A lyukak pontos pozicionálása segít fenntartani az egyenletes kanáltávolságot, a kanál biztonságos rögzítését és a stabil anyagkibocsátást, miközben csökkenti a lyuk idő előtti deformációjának kockázatát.

3. Anyaglehetőségek különböző szállítási körülményekhez

A YUFENG a szállított anyagtól és a működési környezettől függően különböző burkolat- és vázkombinációkat biztosít. Az SBR/MOR gumi általános gabona-, sóder- és ömlesztett anyagmozgatásra alkalmas, míg a további biztonsági követelményekkel járó alkalmazásokhoz tűzgátló és antisztatikus vegyületek állnak rendelkezésre. Az élelmiszerrel érintkező alkalmazások megfelelő speciális fedőanyagokkal is felszerelhetők.

4. Szövet vagy acél kábel konstrukció

A húzóváz az emelési magasság, a szállítóképesség és az üzemi terhelés szerint választható. Az EP, NN és ​​CC szövetszerkezetek gabona-, takarmány- és könnyű-közepes teherbírású függőleges emelésre alkalmasak, míg az ST630–ST5000 acélzsinóros szerkezetek nagyobb szakítóképességet és kisebb nyúlást biztosítanak a nagy teherbírású bányászati, cement- és távolsági felvonórendszerekhez.

5. Gyári gyártás és műszaki támogatás

A több mint 10 éves felvonószalag-gyártási tapasztalattal a YUFENG támogatást nyújt a termékválasztási és szállítási folyamat során. Az ügyfelek segítséget kaphatnak a szövetváz kiválasztásában, a burkolat anyagában, a hevederméretekben, a szakítószilárdságban és a vödörlyuk specifikációiban. Közvetlen gyári gyártás, testreszabott gyártás és műszaki útmutatás áll rendelkezésre a szabványos és projektspecifikus felvonószalag-követelményekhez.

Megfelelő alkalmazások

Általános felvonószalagunk különösen ajánlott:

GYIK

1. Miben különbözik az általános felvonószalag a szabványos szállítószalagtól?

A heveder függőleges anyagemeléshez készült, nem pedig vízszintes vagy ferde szállításra. Közvetlenül a hevederhez rögzített kanalakkal működik, így a hevedernek az emelési magasság felett el kell viselnie a kanalak, a szállított anyag és a heveder együttes súlyát. A szabványos szállítószalagokhoz képest a felvonószalagok CBS-konstrukciót, szabályozott nyúlást, megerősített csavarlyuk-területeket és pontos kanálfurat-pozícionálást igényelnek a stabil függőleges működés fenntartásához.

2. Mit jelent a CBS a liftszalagban?

A CBS azt jelenti, hogy mindkét oldalt fedjük le. Gumi vagy PVC burkolatok vannak felhelyezve mind a kanál oldalára, mind a szíjtárcsa oldalára. A kanál oldala segít megvédeni a szövetvázat a csavarfeszüléstől, az anyagütődéstől és a kopástól, míg a szíjtárcsa oldala védelmet nyújt a szíjtárcsa érintkezésétől és támogatja a megbízható tapadást. Ez a konstrukció fontos része a felvonószalag tervezésének a folyamatos függőleges emeléshez.

3. Az öv lyukasztható a meglévő vödreink szerint?

Igen. A YUFENG támogatja a központosított, lépcsőzetes, szabványos P1–P9 és testreszabott csavarlyuk-elrendezéseket. A furat átmérője, távolsága és helyzete a vödör rajzának vagy a felszerelési követelményeknek megfelelően előállítható. A kanál modell, szerelési méretek vagy műszaki rajz megadása lehetővé teszi a lyukasztási minta ellenőrzését a gyártás előtt.

4. Mikor válasszak szövetmagos vagy acélzsinóros övet?

A szövetmagos EP, NN vagy CC hevederek általában rövidebb emelési magasságokhoz és könnyű és közepes szállítási feladatokhoz, például gabona, takarmány és általános ömlesztett anyagok szállítására alkalmasak. Az acélzsinóros ST-sorozatú hevederek alkalmasabbak nagy emelési magasságokhoz, nagy terhelésekhez és a bányászati ​​és cementipari alkalmazásokban használt igényes anyagokhoz. A végső kiválasztásnál inkább az emelési magasságot, a heveder szélességét, a kanál kapacitását, a szállítási sebességet és a működési feltételeket kell figyelembe venni, nem csak a magasságot.

5. Általában mennyi ideig tud működni egy általános felvonószalag?

Az élettartam az emelési magasságtól, a terheléstől, az anyag koptatóképességétől, a szíjfeszességtől, a működési sebességtől és a karbantartástól függően változik. Normál körülmények között a YUFENG szövetmagos CBS felvonószalagok jellemzően 5-8 évig, míg a megfelelően kiválasztott acélzsinóros CBS-szalagok meghaladhatják a 10 évet. A szíjfeszesség, a kanálcsavarok, az illesztési területek és a szíjfelületek rendszeres ellenőrzése segít fenntartani az élettartamot.

6. Rendelkezésre állnak élelmiszer-minőségű felvonószalagok?

Igen. A YUFENG fehér nitril CBS felvonószalagokat tud szállítani, amelyeket élelmiszerrel érintkező alkalmazásokhoz terveztek, beleértve a cukrot, lisztet, rizst, gabonaféléket, állateledeleket és egyéb élelmiszer-összetevőket. A megfelelő élelmiszerekkel érintkező anyagok kiválaszthatók az előírt megfelelőség, a tisztítási feltételek és a szállított termék alapján.

7. Elérhetők-e tűzgátló és antisztatikus változatok?

Igen. Tűzgátló és antisztatikus felvonószalag-konstrukciók állnak rendelkezésre olyan alkalmazásokhoz, ahol fontos a tűzmegelőzés és a statikus szabályozás. A tipikus felhasználási területek közé tartoznak a gabonaemelők, a szénkezelő rendszerek és más olyan környezetek, ahol az éghető por vagy a statikus kisülés további biztonsági aggályokat okozhat. A szükséges vegyületet a vonatkozó felszerelési és helyszíni biztonsági követelményeknek megfelelően kell kiválasztani.

8. Milyen információkra van szükség az öv kiválasztásához?

A pontos specifikációegyeztetés érdekében az ügyfelek megadhatják a felvonó emelési magasságát, hevederszélességét, szállítóképességét, anyagtípusát, kanál méretét, üzemi hőmérsékletét, a heveder sebességét és a meglévő csavarlyuk méreteket. Ezen paraméterek alapján a YUFENG ajánlani tudja a megfelelő vázszerkezetet, burkolatanyagot, szalagvastagságot és lyukasztási konfigurációt.

Kérjen általános liftszalag-megoldást

1. Küldje el a berendezés paramétereit

Adja meg a felvonó méreteit, az emelési magasságot, a szállítóanyagot és a kanál specifikációit. Műszaki csapatunk át tudja tekinteni az üzemeltetési követelményeket, és megfelelő szíjkonstrukciót javasol.

2. Erősítse meg a szíj és lyukasztás műszaki adatait

A gyártás előtt a heveder méretei, a váz típusa, a burkolat anyaga és a csavarfurat mintája ellenőrizhető a berendezés vagy a kanál rajzai alapján a telepítési problémák csökkentése érdekében.

3. Kérjen mintákat vagy gyári árajánlatot

Lépjen kapcsolatba a YUFENG-gel a rendelkezésre álló mintákért, műszaki adatokért és gyári árajánlatért az Ön tényleges függőleges szállítási követelményei alapján.
