Gumigyűrűs ütőhenger

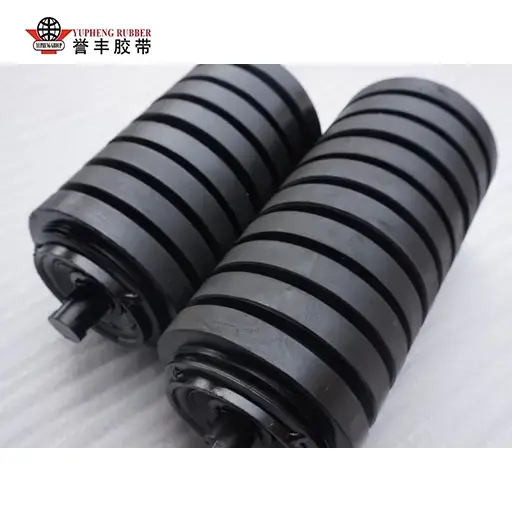

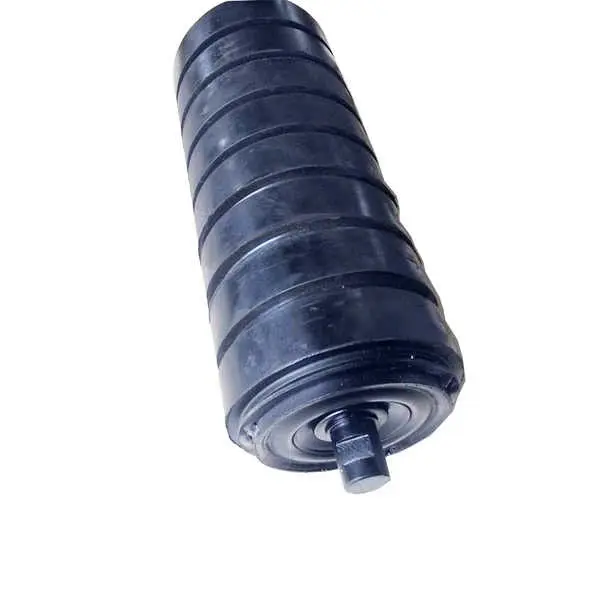

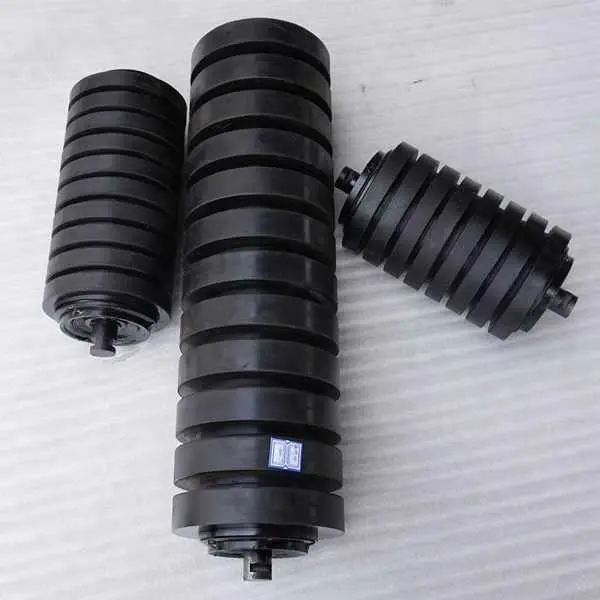

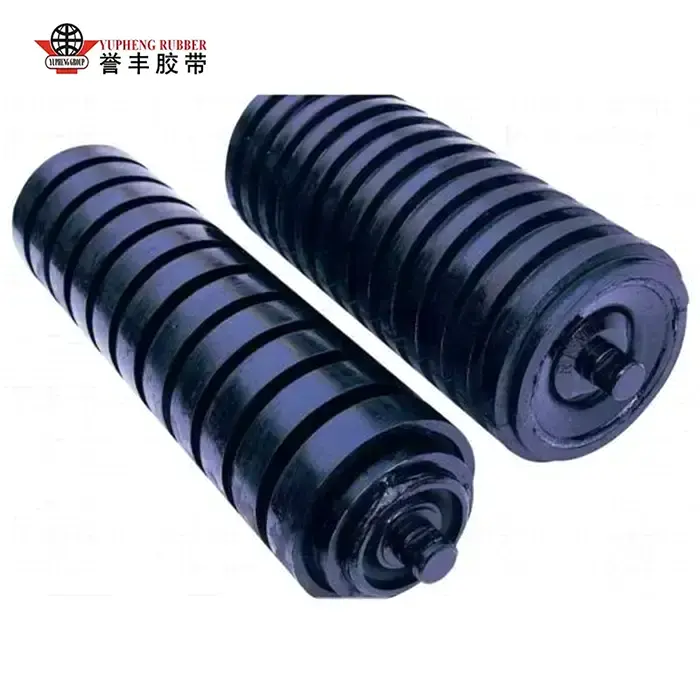

A YUFENG Rubber Ring Impact Idler Roller egy kifejezetten a gyárunk által önállóan kifejlesztett és tömegesen gyártott puffer-szállítószalag-alkatrész, amely kizárólag nagy ütőerejű rakodócsatorna-szakaszokhoz van optimalizálva, ahol az érc, a szén és a kő függőlegesen esik le. A hagyományos, teljesen sima acél ütvefutó görgőktől eltérően, amelyek minden leeső erőt közvetlenül a szállítószalagra továbbítanak, ez a görgő egyforma távolságra szerel fel vastag, rugalmas gumigyűrűket a varrat nélküli acél görgőhéjra. A szegmentált gumipárnák erős ütés hatására rugalmasan deformálódnak, így a koncentrált nyomást széles érintkezési területen oszlatják el, kiküszöbölve a helyi feszültségcsúcsokat, amelyek övszúrást és hosszirányú szakadást okoznak. A nagy ejtési magasságú, nagy terhelésű ömlesztett szállítósorok nélkülözhetetlen illeszkedő alkatrészeként szolgál, teljes mértékben kitöltve a közönséges, lökéspufferoló képességgel nem rendelkező acél futógörgők teljesítménybeli hiányát.

Anyag és gyártás Craft

A YUFENG Rubber Ring Impact Idler Roller összes nyersanyaga szigorú beérkező ellenőrzésen esik át minősített beszállítóktól. A hengerhéj vastagított Q235 varrat nélküli szénacélt használ, teljes tűzihorganyzással, hogy jobban ellenálljon a sáros vízzel, lúgos hamuval és parti sóköddel szemben. Az ütközőgyűrűk NR/SBR kevert gumiból készülnek, keménysége 65±5 Shore A, rugalmas párnázást, kopásállóságot és hosszú távú deformációállóságot biztosítva ismételt ütközés esetén.

Gumigyűrű anyaga és ütésvédelem

A szegmentált gumigyűrűk 65±5 Shore A NR/SBR kevert gumit használnak, hogy elnyeljék a leeső anyagok ismétlődő ütéseit. Elasztikus szerkezetük segít elosztani a koncentrált terhelést a heveder felületén, csökkentve a szúrás, a szakadás és a maradandó deformáció kockázatát a folyamatos terhelési műveletek során.

Görgőtömítés és csapágyvédelem

A 45 #-os tömör acél tengely CNC-megmunkálású, és C3-as hézagú mélyhornyú golyóscsapágyakkal illeszkedik, amelyek magas hőmérsékletű lítiumzsírral vannak feltöltve. A háromcsatornás nylon labirintus tömítések és a dupla külső gumi porgyűrűk többszörös védelmet biztosítanak az ásványi por, a sáros víz és a nedvesség ellen.

Gyári ellenőrzés és minőségellenőrzés

Szállítás előtt minden kész feszítőgörgőn koncentrikussági kalibráción, forgási ellenállás-teszten, sáros-vizes tömítési szimuláción és ismételt ütési kifáradási teszten esik át. Ezek az eljárások segítenek ellenőrizni a szerkezeti stabilitást és a megbízható forgást, mielőtt a termékeket ipari rakodási alkalmazásokba szállítanák.

Terepi vizsgálati adatok és iparági fájdalompontok összehasonlítása

A YUFENG hat hónapos folyamatos terepi nyomon követést végzett külszíni kőbányákban, földalatti szénbányákban és cement-nyersanyag-szállító vonalakban. A gumigyűrűs ütőhengereket összehasonlították a hagyományos sima acél ütőhengerekkel, hasonló nagy ömlesztett anyagviszonyok mellett.

Ütéselnyelési teljesítmény

A helyszíni feljegyzések azt mutatták, hogy a szegmentált gumigyűrűs szerkezet a mért ütési energia több mint 60%-át nyelte el, ami segít csökkenteni a nagy csomós anyagokról a szállítószalagra és a futókeretre történő közvetlen ütközésátvitelt.

Övvédelem és karbantartás eredményei

A hat hónapos nyomon követési időszak alatt a tesztelt szállítószalagok 72%-kal kevesebb szalagszúrást és szakadást, 35%-kal hosszabb szalag szervizciklust és 65%-kal kevesebb rakodási zóna karbantartási állásidőt regisztráltak az előző üzemállapothoz képest.

Teljesítmény-összehasonlítás

Valódi ipari projekt pályázati esetek

Nyitott aknás vasérc rakodási projekt

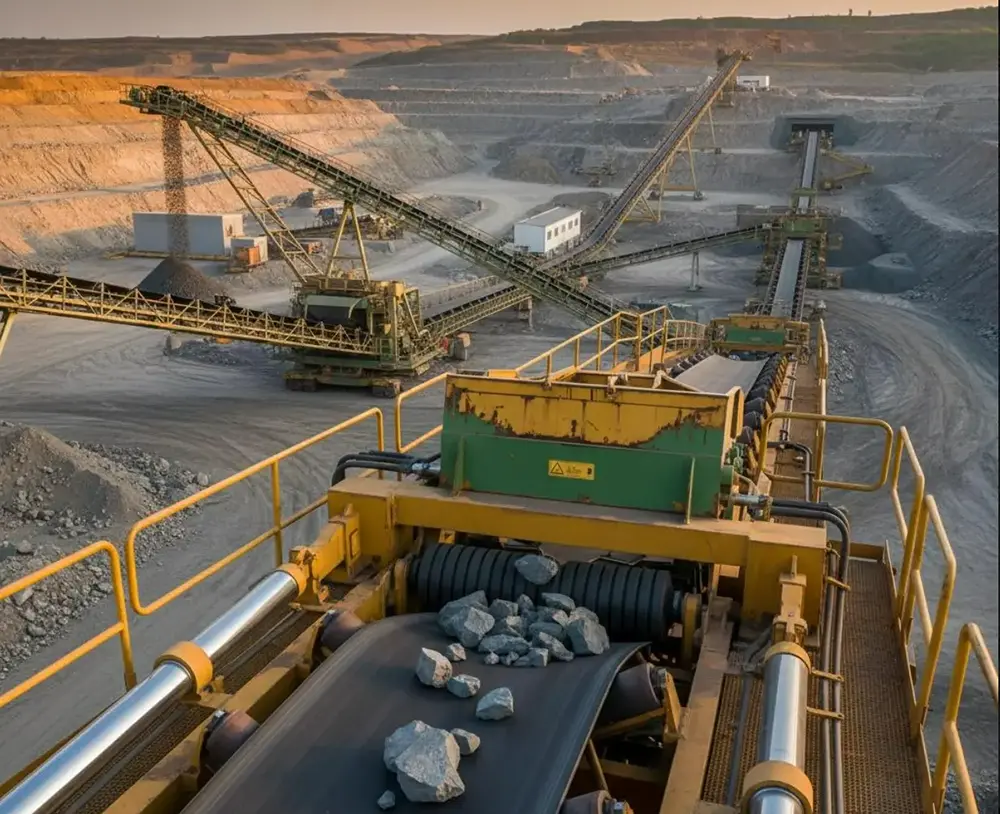

Egy belső-mongóliai külszíni vasércprojektben a hagyományos acél ütőfékeket korábban egy 4 méteres leejtő csúszda alá szerelték be. A nagy érccsomók gyakran okozták a szállítószalag lyukasztását és ismételt javításokat. A terhelési zóna YUFENG gumigyűrűs ütőhengerekkel való korszerűsítése után jelentősen csökkent a szíjszúrások száma, és a javítások heti karbantartása megszűnt. A regisztrált havi szíjjavítási és beszerzési költségek 61%-kal csökkentek.

Cement és ömlesztett anyag szállító vonalak

A YUFENG gumigyűrűs ütvefutó görgők szintén alkalmasak cement-alapanyag szállítására, kőlerakodásra és szénadagoló rendszerekre, ahol a nagy vagy szabálytalan anyagok koncentrált ütést keltenek az átadási pontokon. Az elasztikus gyűrűk segítenek megvédeni a szíjat, míg a tömített görgős szerkezet támogatja a stabil működést poros ipari környezetben.

Projektellenőrzési támogatás

A YUFENG termékspecifikációkat, gyári ellenőrzési jegyzőkönyveket, telepítési fényképeket és rendelkezésre álló helyszíni üzemeltetési dokumentációt tud biztosítani az ügyfelek műszaki értékelésének, a berendezések kiválasztásának és a projekt ajánlattételének támogatásához.

Teljes termékspecifikációs paraméterek

Miért válassza a YUFENG gyári termékeket?

Integrált gyártási képesség

A YUFENG házon belül ellenőrzi a kulcsfontosságú gyártási folyamatokat, beleértve a görgős csőfeldolgozást, a gumigyűrű-formázást, a csapágyszerelést és a késztermékek ellenőrzését. Ez az integrált munkafolyamat segít megőrizni a konzisztens méreteket, a gumigyűrűs beépítési minőséget és az általános összeszerelési teljesítményt a különböző gyártási tételekben.

Összpontosított megoldás a zónabetöltési problémákra

A gumigyűrűs ütőhengerünket olyan átviteli helyekre tervezték, ahol a lehulló szén, érc, sóder és egyéb ömlesztett anyagok a szíj átlyukasztását, szakadását és túlzott vibrációját okozhatják. Az elasztikus gumigyűrűk tompítják az ütközést, míg a többlépcsős tömítőszerkezet védi a csapágyegységet, segítve a karbantartási megszakítások és a csere gyakoriságának csökkentését.

Gyári közvetlen szerviz és projekttámogatás

A YUFENG közvetlen gyári árakat, műszaki tanácsadást, testreszabott rajzokat és mintatámogatást biztosít. A személyre szabott termékeket ütési és tömítési tesztekkel lehet értékelni a szállítás előtt, míg a nagy volumenű rendeléseket a gyártási kapacitás szerint ütemezzük a stabil projektszállítás támogatása érdekében.

Gyakran Ismételt Kérdések

1. kérdés: Mi a fő különbség a gumigyűrűs ütőhenger és a közönséges sima acél ütvefutó görgő között?

A fő különbség a párnázó szerkezet. A sima acél futógörgők közvetlenül a szállítószalagra továbbítják a leeső ütközést, míg a YUFENG gumigyűrűs ütőhengerek szegmentált elasztikus gumigyűrűket használnak az ütközési energia elnyelésére és elosztására. Ez különösen alkalmassá teszi őket nagy ejtőernyős rakodóhelyekhez, amelyek nagy csomós anyagokat kezelnek.

Q2: Milyen testreszabási szolgáltatások állnak rendelkezésre?

Támogatjuk a görgő átmérőjének, effektív hosszának, a gumigyűrű vastagságának és távolságának testreszabását. Speciális opciók, mint például EPDM gumigyűrűk, megerősített szerkezetek és rozsdamentes acél görgős alkatrészek szintén elérhetők a magas hőmérsékletű, korrozív vagy tengerparti alkalmazásokhoz.

Q3: Milyen napi karbantartás szükséges?

A rutin karbantartás főként a gumigyűrűk repedéseinek vagy rendellenes kopásának ellenőrzését foglalja magában, valamint annak ellenőrzését, hogy minden görgő simán forog-e. A keret, a tömítőelemek és a csapágyak állapotának rendszeres ellenőrzése segíthet a lehetséges hibák azonosításában, mielőtt azok befolyásolnák a szállítószalag működését.

Kérjen gyári árajánlatot

Ha ütközési puffer feszítőgörgőkre van szüksége nagy ejtőernyős terhelésű csúszdákhoz, forduljon a YUFENG-hez termékmintákért, testreszabott specifikációkért, műszaki rajzokért és közvetlen gyári árajánlatért. Mérnöki csapatunk megfelelő gumigyűrű-konfigurációt tud javasolni az Ön anyagméretének, ejtési magasságának, szalagszélességének és működési feltételeinek megfelelően.
